22665276 – Folie, Linearmaßstab SJ-740 (Encoderband)

Linearer Encoder-Streifen – Roland SJ-740 – 22665276

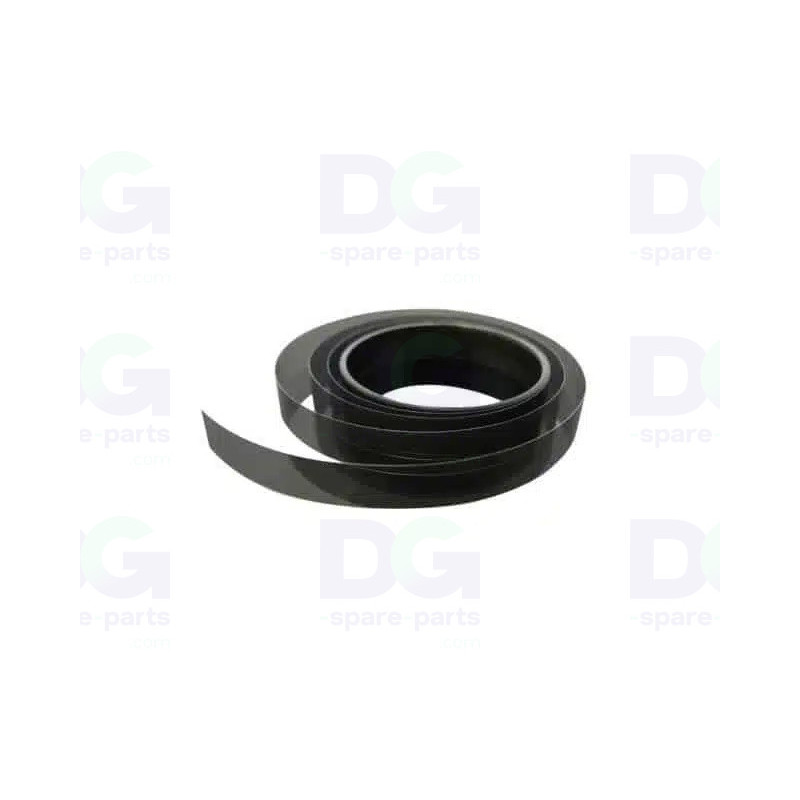

Das lineare Encoderband Roland 22665276 (Sheet, Linear Scale SJ-740) ist die optische Leiste, die entlang der Schlittenschiene der Modelle SJ-740 und SJ-745EX befestigt ist. Der Encoder-Sensor liest es kontinuierlich ab, um die genaue Position der Druckköpfe zu ermitteln.

Seine Teilung mit 180 Linien pro Zoll (180 LPI) liefert dem Controller bei jedem Durchlauf die Positionsreferenz. Diese Präzision gewährleistet eine exakte Tropfenplatzierung und einen versatzfreien bidirektionalen Druck.

Wird einzeln geliefert, in den Originalabmessungen von 2550 × 15 mm, einschließlich Befestigungslöchern. Drei Varianten stehen auf diesem Datenblatt zur Auswahl: Neu (Originalteil von Roland), Generalüberholt (geprüftes Originalteil) oder Neu / Kompatibel (von DG Spare Parts hergestelltes Band).

Technische Daten

• OEM-Teilenummer: 22665276
• Hersteller: Roland DG
• Teiltyp: Linear-Encoder-Skala (Linear Encoder Scale / Encoder Strip)
• Auflösung: 180 LPI
• Abmessungen: 2550 mm × 15 mm (Gesamtlänge, einschließlich Bohrungen)
• Betroffene Achse: Bewegung des Druckwagens
• Lieferumfang: Einzelteil
• Zustand: Neu (OEM), generalüberholt oder neu / kompatibel, je nach gewählter Variante

Kompatibilität und Verwendung

• Roland SJ-740
• Roland SJ-745EX

Version „Neu / Kompatibel“ – hergestellt von DG Spare Parts

• Das Band wird in unserer Werkstatt aus einem generischen 180-LPI-Encoderband mit einer Breite von 15 mm auf die ursprüngliche Länge von 2550 mm zugeschnitten.
• Wird ohne Befestigungslöcher geliefert: Diese müssen vom Kunden selbst gebohrt werden, wobei die Position der Löcher des Originalbands als Vorlage dient.
• Gleiche Auflösung und gleiche Breite wie das Originalteil, kompatibel mit dem vorhandenen Encodersensor.
• Fertigung auf Anfrage, ohne Herstellergarantie von Roland.

Funktion

• Bereitstellung der Positionsreferenz des Schlittens für den Encoder-Sensor
• Sicherstellung der Synchronisation zwischen der Bewegung des Schlittens und dem Druckvorgang der Druckköpfe
• Gewährleistung der Ausrichtung von Hin- und Rücklauf
• Die Maßgenauigkeit der Drucke aufrechterhalten

Mögliche Anzeichen bei Verschleiß

• Fehlermeldung „Motor error“ oder Stillstand des Schlittens während des Druckvorgangs
• Versatz oder Doppelabdruck der Druckdurchgänge im bidirektionalen Modus
• Feine, unregelmäßige Streifen über die gesamte Medienbreite
• Kratzer, Tintenflecken oder ausgelöschte Skalenmarkierungen auf dem Band

Der Austausch des Encoderbandes stellt eine zuverlässige Positionierung des Druckwagens wieder her und beseitigt Registerfehler, die auf eine beeinträchtigte Abtastung zurückzuführen sind.
