BOARD ASSY SUB - 2142883

Placa secundária (Board Assy Sub) — 2142883

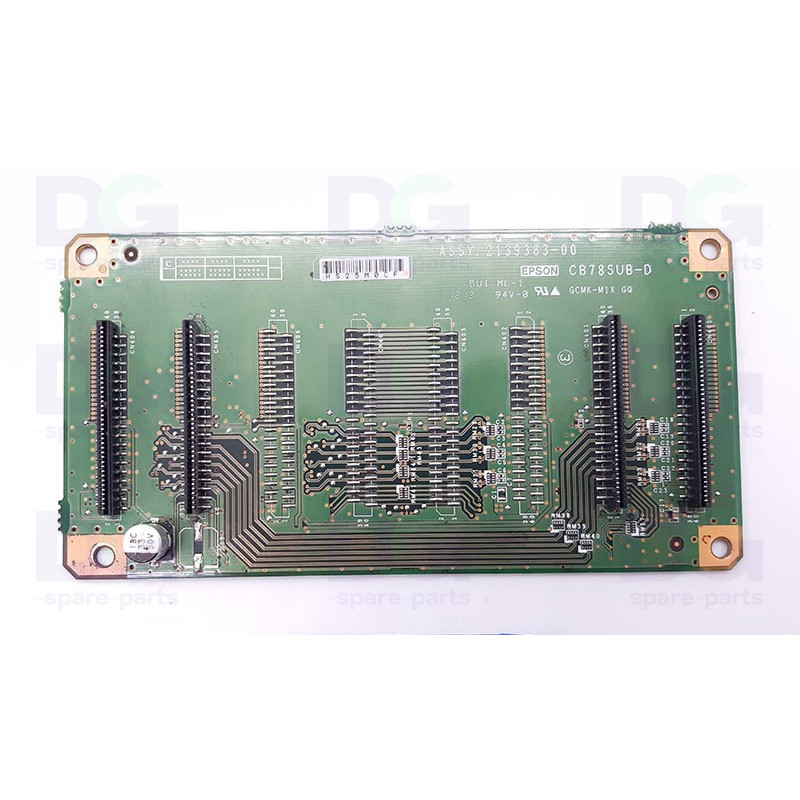

A placa secundária (Board Assy Sub, 2142883) equipa as impressoras Epson. Assegura o comando electrónico de um subsistema da máquina e transmite os sinais à placa principal.

A sua designação na nomenclatura Epson é « BOARD ASSY.,SUB D ». De acordo com o manual de serviço da SureColor SC-S30600, a placa « Sub-D Board » está montada sob a tampa superior, no chassis da impressora e não no carro; o seu esquema de ligações « CR Unit » faz chegar os cabos planos da cabeça de impressão aos conectores CN400 e CN401.

Dados técnicos

• Referência OEM: 2142883
• Fabricante: Epson
• Tipo de peça: Placa secundária (sub board)
• Designação de fabricante: « BOARD ASSY.,SUB D » (« Sub-D Board » no manual de serviço)
• Conectores: CN400 e CN401 (cabos planos de relé da cabeça « Head Relay FFC »)
• Localização: Sob a tampa superior, no chassis da impressora (fora do carro)
• Fixação: 4 parafusos M3x8 « S-tite » prateados
• Nota: A referência equivalente 2139383 indicada nesta ficha é retomada dos nossos dados; nenhum distribuidor nem nenhuma nomenclatura consultados a confirmam. A verificar na etiqueta da peça antes de confiar nela. A designação « Placa secundária (Board Assy Sub) » é imprecisa: a nomenclatura Epson diz « BOARD ASSY.,SUB D », placa distinta da « Sub Board » montada no carro. Nenhum código de erro próprio desta placa está documentado publicamente.
• Envio: Expedido pronto a instalar

Compatibilidade e utilização

• Epson SureColor SC-B7000
• Epson SureColor SC-B7070
• Epson SureColor SC-B7080
• Epson SureColor SC-F7000
• Epson SureColor SC-F7070
• Epson SureColor SC-F7080
• Epson SureColor SC-S30610
• Epson SureColor SC-S30650
• Epson SureColor SC-S30670
• Epson SureColor SC-S30680
• Epson SureColor SC-S40600
• Epson SureColor SC-S40610
• Epson SureColor SC-S40650
• Epson SureColor SC-S40670
• Epson SureColor SC-S40680
• Epson SureColor SC-S30600
• Desmontagem segundo o manual de serviço SC-S30600: alavanca de carregamento, painel, tampa superior direita, tampa traseira esquerda, tampa superior esquerda e, por fim, tampa superior; desligar todos os cabos planos FFC antes de retirar os 4 parafusos.
• Na remontagem, respeitar o sentido de montagem da placa: o manual de serviço exige que seja instalada na orientação correcta (« make sure to install it in the correct orientation »).
• Antes de encomendar, verificar a designação na etiqueta: a Epson distingue a « Sub Board » (no carro) da « Sub-D Board » (sob a tampa superior); só a « BOARD ASSY.,SUB D » corresponde à 2142883.

Função

• Placa de relé dos cabos planos da cabeça de impressão (conectores CN400 / CN401) entre a placa principal e o carro, de acordo com o esquema de ligações « CR Unit » do manual de serviço SC-S30600
• Assegura o comando electrónico de um subsistema
• Transmite os sinais à placa principal
• Serve de interface entre o firmware e o hardware

Sinais de desgaste possíveis

• Cabeças de impressão não reconhecidas ou sem comando: causa possível em caso de defeito da ligação por cabos planos CN400 / CN401 ou da própria placa (verificar primeiro os cabos planos)
• Subsistema sem comando
• Erros electrónicos
• Perdas de comunicação interna
• Comportamentos erráticos ou paragens da máquina

A substituição desta peça restabelece o bom funcionamento da máquina.

Referências equivalentes : 2139383

Peças associadas

• 1574106 — cabo plano de relé da cabeça « HARNESS,HEAD ASSY,ASP » (« Head Relay FFC »), ligado aos conectores CN400 / CN401
