U792900720 - Conjunto do painel de controlo (com ecrã LCD)

Conjunto do Painel de Controlo – Graphtec CE7000 – U792900720

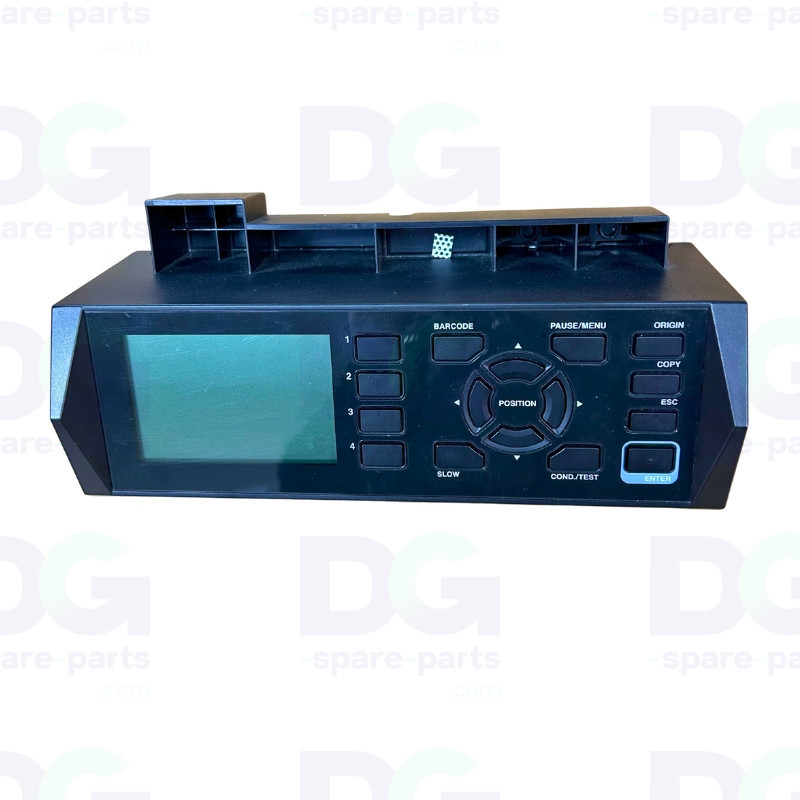

O conjunto completo do painel de controlo Graphtec CE7000 inclui o painel frontal com o teclado, a placa do painel U792900720 (código da placa PN5122-02) e o ecrã LCD gráfico. Trata-se da interface do operador dos plotadores de corte da série CE7000.

A partir deste painel, o operador ajusta os parâmetros de corte, define a origem, inicia os testes de condições de corte e controla a máquina. A placa liga o teclado e o ecrã à placa principal do plotter através de um cabo plano. A substituição do conjunto completo evita a necessidade de diagnosticar separadamente o teclado, a placa e o ecrã.

Peça original Graphtec (OEM) recuperada de uma máquina CE7000, vendida sem o cabo de ligação à placa principal, que pode ser reutilizado da sua máquina.

Características técnicas

• Referência OEM da placa: U792900720 (Control Panel Board)
• Código da placa (PCB): PN5122-02
• Ecrã LCD: módulo gráfico BTG-240128S, referência OEM Graphtec U682157130
• Inscrições no módulo LCD: BTG-240128S-BLG-AM-A / GRC11497YV06-380 200811 B6 / BTG-240128S-FBWB-G-G-A3
• Marcações serigrafadas na placa: conector «MAIN» (ligação à placa principal), conector «LCD» J2002 (ecrã)
• Fabricante: Graphtec Corporation
• Tipo de peça: Painel de comando completo – frente, teclado, placa e ecrã LCD
• Teclas: 1 a 4, BARCODE, PAUSE/MENU, ORIGIN, COPY, ESC, ENTER, POSITION (4 direções), SLOW, COND./TEST
• Origem: Peça original Graphtec (OEM), recuperada de uma máquina CE7000
• Aplicação: Plotter de corte de grande formato – corte de vinil e películas adesivas

Compatibilidade e utilização

• Graphtec CE7000-40
• Graphtec CE7000-60
• Graphtec CE7000-130
• Graphtec CE7000-160

Função

• Exibe os menus, as definições e o estado do plotter no ecrã LCD
• Transmite os comandos do teclado para a placa principal
• Permite ajustar as condições de corte e iniciar os testes de corte
• Controla o posicionamento da ferramenta e a definição da origem

Possíveis sintomas em caso de avaria

• Ecrã LCD desligado, vazio, manchado ou ilegível
• Teclas sem resposta ou com resposta intermitente
• Painel que não inicializa ao ligar a alimentação
• Painel frontal rachado ou teclas gastas

Antes da substituição, verifique o estado do cabo de ligação e do respetivo conector: um contacto defeituoso pode causar os mesmos sintomas que um painel avariado.
