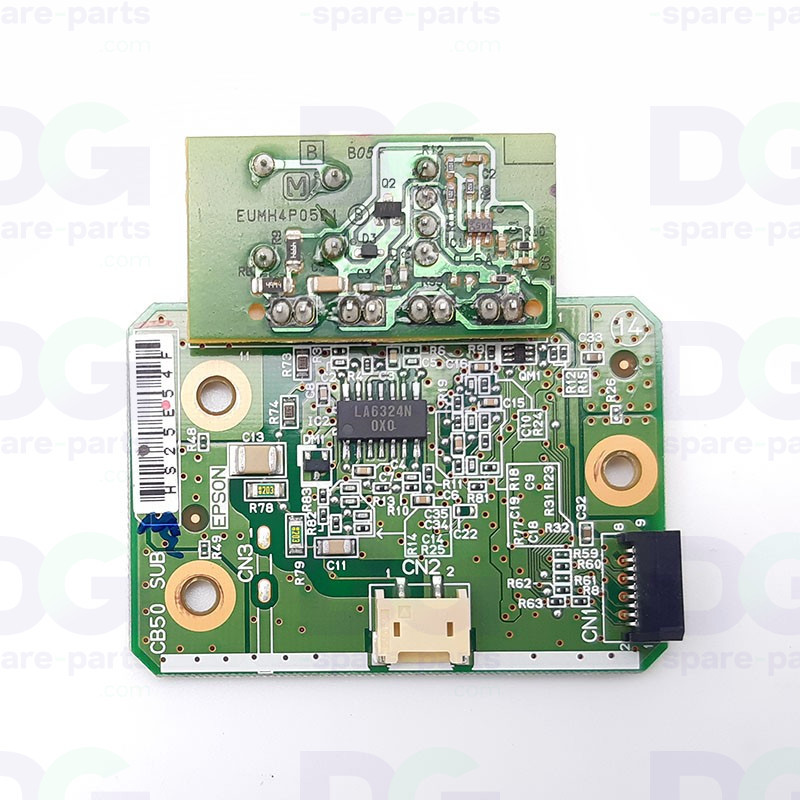

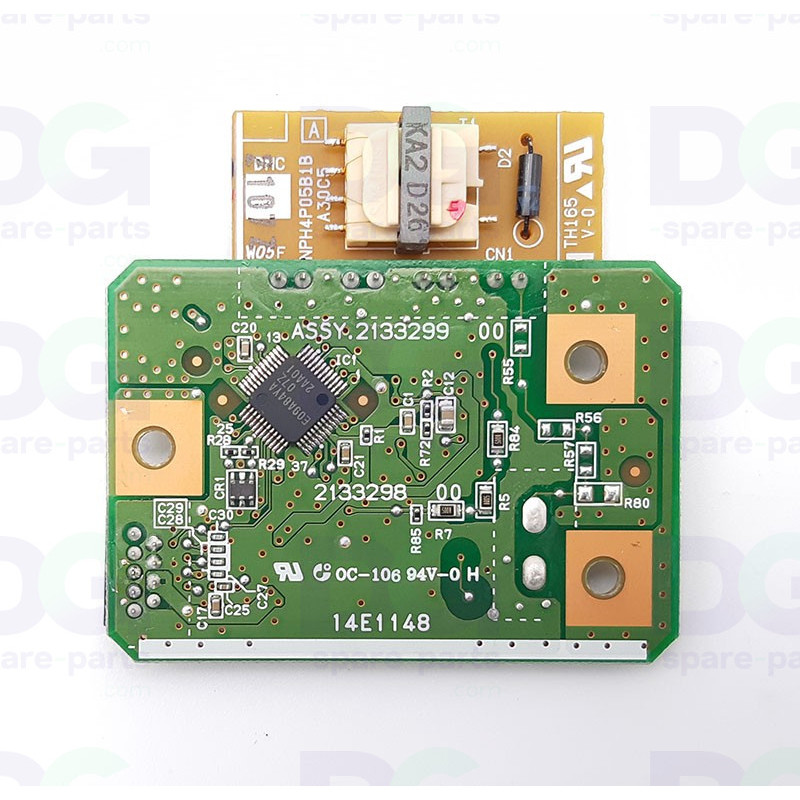

BOARD ASSY SUB AID - 2145686

Scheda secondaria (Board Assy Sub AID) — 2145686

La scheda secondaria (Board Assy Sub AID, 2145686) equipaggia le stampanti Epson. Assicura il controllo elettronico di un sottosistema della macchina e trasmette i segnali alla scheda principale.

La sua designazione del costruttore è « BOARD ASSY., SUB AID », « AID Board » nel manuale di manutenzione Epson: « the board to perform the AID function which detects dot missing automatically », cioè la scheda per il rilevamento automatico degli ugelli mancanti (controllo automatico degli ugelli). Monta un modulo ad alta tensione che polarizza la « flushing box » per rilevare elettricamente le gocce espulse. Il riferimento 2145686 sostituisce il 2123402.

Specifiche tecniche

• Riferimento OEM: 2145686
• Produttore: Epson
• Tipo di pezzo: Scheda secondaria (sub board)
• Designazione del costruttore: « BOARD ASSY., SUB AID » (« AID Board »)
• Sostituisce: 2123402 (« was 2123402 »)
• Connettori: CN1: cavo flat FFC verso la scheda principale (CN23); CN2: cavo ad alta tensione nero / bianco verso la « flushing box »
• Posizione: In alto a destra della macchina, sotto l'« AID Board Cover » (2 viti M3×8), accanto all'« Ink System Unit » (smontaggio del pannello comandi, dell'« IC cover R », del serbatoio di manutenzione destro e del coperchio destro)
• Alta tensione: Modulo ad alta tensione integrato (corrente di poche centinaia di µA): non toccare la scheda sotto tensione
• Regolazione dopo la sostituzione: « AID Function Check » (5.6.1) tramite il programma di servizio Epson
• Nota: La compatibilità Stylus Pro 7900 / 9900 (tramite il vecchio riferimento 2123402, scheda marcata « CA03 ») e le denominazioni giapponesi PX-H8000 / PX-H10000 si basano solo su annunci commerciali: non confermate per mancanza di fonte OEM o di un secondo distributore. I riferimenti alternativi 2135467 e 1546325 sono citati da un solo distributore, senza dettagli. Epson non spiega il significato dell'acronimo AID; l'interpretazione « Automatic Image Detection » vista presso un distributore non è documentata.
• Spedizione: Spedito pronto per il montaggio

Compatibilità e uso

• Epson STYLUS PRO 7890
• Epson STYLUS PRO 9890
• Epson STYLUS PRO 7908
• Epson PX-H7000
• Epson STYLUS PRO 9908
• Scollegare CN2 prima della rimozione e non toccare la scheda sotto tensione (modulo ad alta tensione). Al rimontaggio, se i fili di CN2 sono visibili, far passare il filo bianco sopra il nero.
• Su un guasto AID (0010, D131), pulire prima l'inchiostro accumulato intorno alla « flushing box » (dispersione di corrente, prima causa secondo il manuale) e controllare il cavo flat AID verso la scheda principale; l'« Ink System Unit » è il secondo intervento, l'AID Board il terzo.
• Esistono due forme di scheda e di coperchio a seconda della data di produzione (vecchio tipo / nuovo tipo, modifica introdotta con gli x890): verificare visivamente la forma montata prima dell'ordine.
• Dopo la sostituzione, installare l'ultimo firmware se compare D131, quindi eseguire l'« AID Function Check » del programma di servizio.

Funzione

• Scheda della funzione AID di rilevamento automatico degli ugelli mancanti: « the board to perform the AID function which detects dot missing automatically » (manuale di manutenzione Epson)
• Polarizza la « flushing box » tramite un modulo ad alta tensione integrato; le gocce espulse vi vengono rilevate elettricamente
• Assicura il controllo elettronico di un sottosistema
• Trasmette i segnali alla scheda principale
• Funge da interfaccia tra il firmware e l'hardware

Segni di usura

• Maintenance request 0010 « Communication with the AID Board is not established »: cavo flat FFC AID interrotto o scollegato, dispersione di corrente intorno alla « flushing box », oppure modulo ad alta tensione della scheda guasto
• Maintenance request 4000: intasamento di tutti gli ugelli rilevato due volte consecutive (testina, cavo AID o connessione dell'AID Board)
• Maintenance request 8000: rumore elettrico rilevato durante l'operazione AID
• Service call D131 « AID error »: tensione AID non raggiunta (dispersione) o firmware che non supporta la versione dell'AID Board montata
• Sottosistema non pilotato
• Errori elettronici
• Perdita di comunicazione interna
• Comportamento irregolare o arresti macchina

La sostituzione di questo pezzo ripristina il corretto funzionamento della macchina.

Riferimenti equivalenti : 2123402

Parti associate

• Ink System Unit — stazione di manutenzione / « flushing box » polarizzata dall'AID Board tramite CN2; secondo intervento su errore AID, richiede « AID Function Check » dopo la sostituzione
• Harness, relay, AID; B (ASP) — cavo flat FFC tra l'AID Board (CN1) e la scheda principale (CN23), da controllare su maintenance request 4000
• 1589427 — kit di servizio « AID ASSY, B, ASP » indicato da due distributori come alternativa al 2145686
