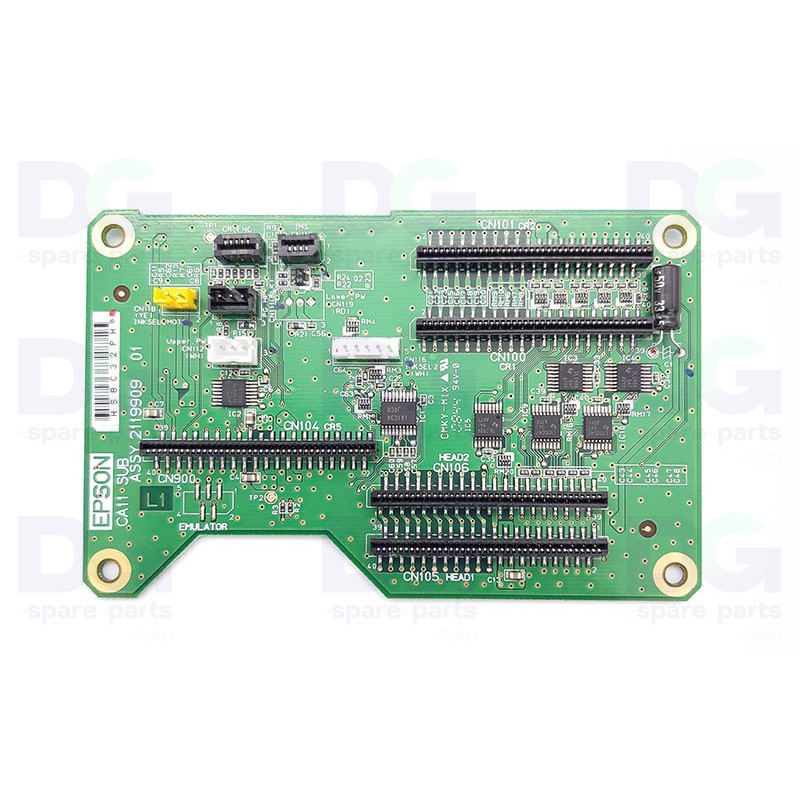

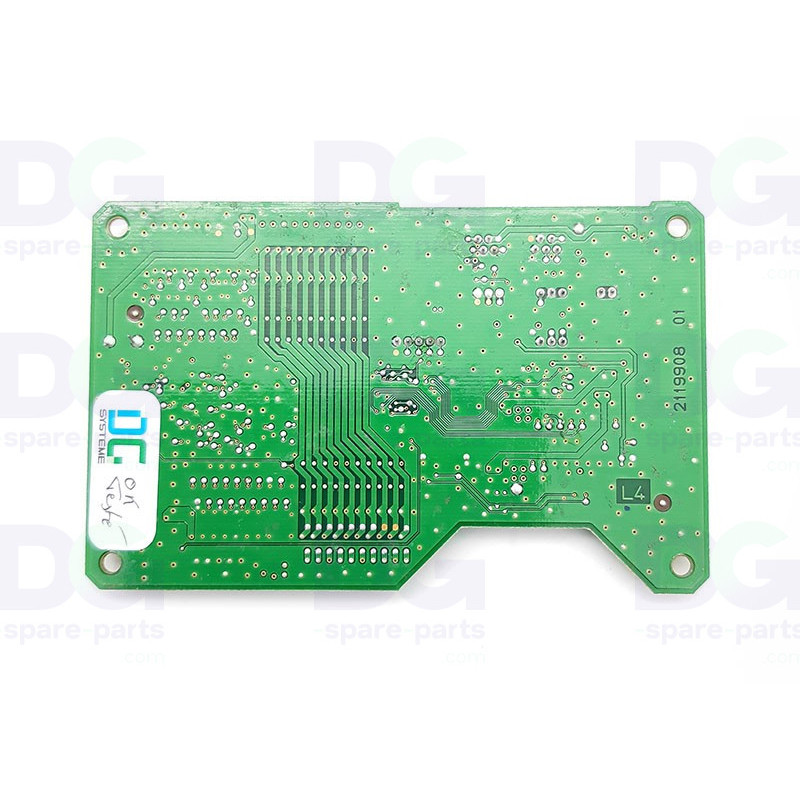

CA11 SUB ASSY - 2119909

Scheda secondaria (CA11 Sub Assy) — 2119909

La scheda secondaria (CA11 Sub Assy, 2119909) equipaggia le stampanti Epson. Assicura il controllo elettronico di un sottosistema della macchina e trasmette i segnali alla scheda principale.

La sua designazione del costruttore è « BOARD ASSY., SUB » (Sub Board Assy), voce 204 dell'esploso « CA11-ELEC-011 », dove CA11 è il codice Epson della piattaforma Stylus Pro 7900/9900. Secondo il manuale di manutenzione Epson, essa « relays the connection between the Main Board Assy and electric parts/components »: vi si collegano i due cavi flat della testina di stampa, il sensore PG HP, il sensore PW, il sensore Ink Mark, l'encoder CR e, solo sui modelli x900/x890, l'Ink Selector. Il riferimento Epson attuale è 2126128.

Specifiche tecniche

• Riferimento OEM: 2119909
• Produttore: Epson
• Tipo di pezzo: Scheda secondaria (sub board)
• Designazione del costruttore: « BOARD ASSY., SUB » (Sub Board Assy), voce 204 dell'esploso « CA11-ELEC-011 »
• Sostituita da: 2126128 (riferimento Epson attuale « BOARD ASSY.,SUB »)
• Connettori: CN100 / CN101 / CN104 (cavi flat FFC verso la scheda principale); CN105 / CN106 (cavi flat FFC della testina di stampa); CN111 (nero, sensore PG HP); CN112 (bianco, sensore PW); CN113 (FFC, sensore Ink Mark); CN114 (FFC, encoder CR); CN116 (bianco) / CN118 (giallo) Ink Selector — solo x900 / x890
• Posizione: Lato destro della macchina, sotto il coperchio superiore, dietro il « CR Belt Cover » (smontaggio del pannello comandi, dell'« IC cover R », del serbatoio di manutenzione destro, del coperchio destro e del coperchio superiore, carrello sbloccato)
• Fissaggio: 4 viti « Bind P-tite » M3×10; filo di massa e piastrina sotto la stessa vite
• Regolazione dopo la sostituzione: « Colorimetric Calibration » (Color ID) tramite il programma di servizio Epson
• Nota: Il riferimento 2119909 non compare più presso i distributori: il riferimento Epson attuale di questa scheda è 2126128. Il riferimento equivalente 2080063 ripreso dai nostri dati non è stato confermato da alcuna fonte indipendente. Gli errori 1A52 e 1A53 riguardano le schede « Sub Board B » (2124763) e « Sub Board C » (2124764), designate anch'esse « BOARD ASSY., SUB » da Epson, e non questa scheda.
• Spedizione: Spedito pronto per il montaggio

Compatibilità e uso

• Epson STYLUS PRO 7890
• Epson STYLUS PRO 7900
• Epson STYLUS PRO 9890
• Epson STYLUS PRO 9900
• Epson STYLUS PRO 7910
• Epson STYLUS PRO 9910
• Epson STYLUS PRO 7908
• Epson STYLUS PRO 9908
• Epson STYLUS PRO 7700
• Epson STYLUS PRO 7710
• Epson STYLUS PRO 9700
• Epson STYLUS PRO 9710
• Epson STYLUS PRO WT7900
• Epson STYLUS PRO WT7910
• Maneggiare la scheda con un bracciale antistatico. Su un errore 1A51, controllare e reinserire prima i tre cavi flat FFC tra la Sub Board e la scheda principale (CN100, CN101, CN104) prima di sostituire la scheda.
• Un cavo flat della testina inserito storto su CN105 / CN106 distrugge il circuito della testina o brucia il fusibile della scheda principale (errore 1A39): verificare l'inserimento dei due cavi flat della testina al rimontaggio.
• Dopo la sostituzione, la « Colorimetric Calibration » (Color ID) del programma di servizio è obbligatoria.

Funzione

• Scheda relè tra la scheda principale e il carrello: « relays the connection between the Main Board Assy and electric parts/components » (manuale di manutenzione Epson)
• Riceve i due cavi flat della testina di stampa (CN105 / CN106), il sensore PG HP (CN111), il sensore PW di larghezza supporto (CN112), il sensore Ink Mark (CN113) e l'encoder CR (CN114)
• Solo sugli Stylus Pro x900 / x890, collega l'Ink Selector (CN116 / CN118); questi connettori restano liberi sui 7700 / 9700
• Assicura il controllo elettronico di un sottosistema
• Trasmette i segnali alla scheda principale
• Funge da interfaccia tra il firmware e l'hardware

Segni di usura

• Service call 1A51 « Hardware I2C communication error (between elements on ASIC and SUB) »: errore di comunicazione tra la scheda principale e la Sub Board
• Service call 1A39 « Head error »: circuito della testina danneggiato da un cavo flat della testina mal inserito sulla Sub Board, oppure fusibile della scheda principale bruciato
• Possibile perdita dei sensori collegati (PG HP, PW, Ink Mark, encoder CR): errori di posizione del carrello o di larghezza supporto quando la scheda o i suoi cavi flat sono in causa
• Sottosistema non pilotato
• Errori elettronici
• Perdita di comunicazione interna
• Comportamento irregolare o arresti macchina

La sostituzione di questo pezzo ripristina il corretto funzionamento della macchina.

Riferimenti equivalenti : 2080063 · 2126128

Parti associate

• 2144297 / 2144300 — scheda principale « Main Board Assy » CA11 MAIN (Stylus Pro 7890), collegata alla Sub Board da tre cavi flat FFC
• 2124763 — « Sub Board Assy B » (voce 201), scheda relè gemella lato destro: sensori e motori del coperchio, sistema inchiostro — non confondere
• 2124764 — « Sub Board Assy C » (voce 202), scheda relè gemella lato sinistro: motori PF / CR, encoder PF, taglierina — non confondere
