CA11 SUB-B 2124763

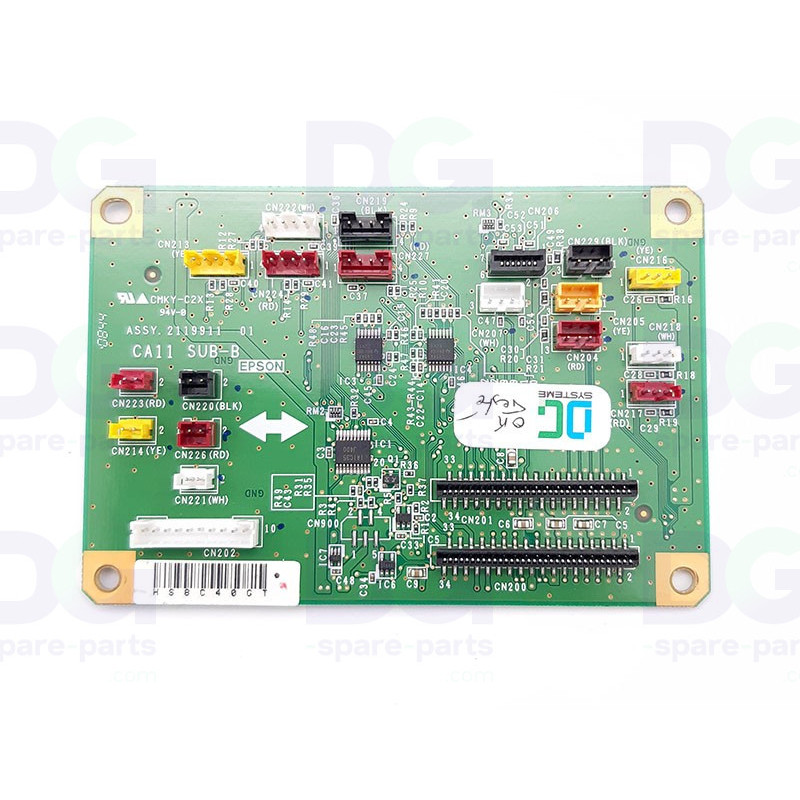

Scheda secondaria (CA11 Sub-B) – Epson Stylus Pro 2124763

La scheda secondaria (CA11 Sub-B, 2124763) equipaggia le stampanti Epson. Assicura il controllo elettronico di un sottosistema della macchina e trasmette i segnali alla scheda principale.

Nelle nomenclature Epson delle Stylus Pro 7900 e 9900 compare con la designazione « BOARD ASSY.,SUB » nella sezione elettronica ELEC-011 (posizione 201). Il manuale di riparazione della Stylus Pro 7900 la chiama « C594 SUB-B BOARD »: sottoscheda del vano elettronico montata sul fianco destro, collegata da 21 cavi.

Specifiche tecniche

• Riferimento OEM: 2124763
• Produttore: Epson
• Tipo di pezzo: Scheda secondaria (sub board)
• Designazione del costruttore: « BOARD ASSY.,SUB » (« C594 SUB-B BOARD » nel manuale di riparazione)
• Posizione nella nomenclatura: Sezione ELEC-011, posizione 201 (Stylus Pro 7900 / 9900)
• Connettori: 21 cavi: 3 cavi piatti FFC e 18 cavi a filo
• Ubicazione: Fianco destro della macchina, accessibile dopo la rimozione del coperchio laterale destro
• Nota: Il riferimento equivalente 2119911 è ripreso dai nostri dati: non compare in nessuna nomenclatura Epson consultata e non deve essere considerato un riferimento d'ordine Epson. Da verificare con il riferimento della propria macchina prima dell'ordine.
• Spedizione: Spedito pronto per il montaggio

Compatibilità e uso

• Epson PX-H7000
• Epson PX-H8000
• Epson PX-H10000
• Epson STYLUS PRO 7700
• Epson STYLUS PRO 7710
• Epson STYLUS PRO 7900
• Epson STYLUS PRO 7910
• Epson STYLUS PRO 9700
• Epson STYLUS PRO 9710
• Epson STYLUS PRO 9890
• Epson STYLUS PRO 9900
• Epson STYLUS PRO 9910
• Contrassegnare i 21 cavi (3 cavi piatti FFC, 18 cavi a filo) prima di rimuovere la scheda, per ricollegarli in modo identico.
• Da non confondere con la scheda Sub C 2124764 (posizione 202), altra « BOARD ASSY.,SUB » dello stesso vano, montata sul fianco sinistro.

Funzione

• Sottoscheda di collegamento del vano elettronico, collegata al resto della macchina da 3 cavi piatti FFC e 18 cavi a filo, secondo il manuale di riparazione della Stylus Pro 7900
• Assicura il controllo elettronico di un sottosistema
• Trasmette i segnali alla scheda principale
• Fa da interfaccia tra il firmware e l'hardware

Segni di usura

• Sottosistema non pilotato
• Errori elettronici
• Perdita di comunicazione interna
• Comportamento irregolare o arresti macchina

La sostituzione di questo pezzo ripristina il corretto funzionamento della macchina.

Riferimenti equivalenti : 2119911

Parti associate

• 2129175 — scheda principale « BOARD ASSY.,MAIN », stessa sezione ELEC-011 (posizione 200)
• 2124764 — scheda Sub C « BOARD ASSY.,SUB » (posizione 202), fianco sinistro: da non confondere
• 1521066 / 1521067 — cablaggi di collegamento « HARNESS,RELAY,SUB,B » superiore e inferiore (posizioni 562 / 563)
