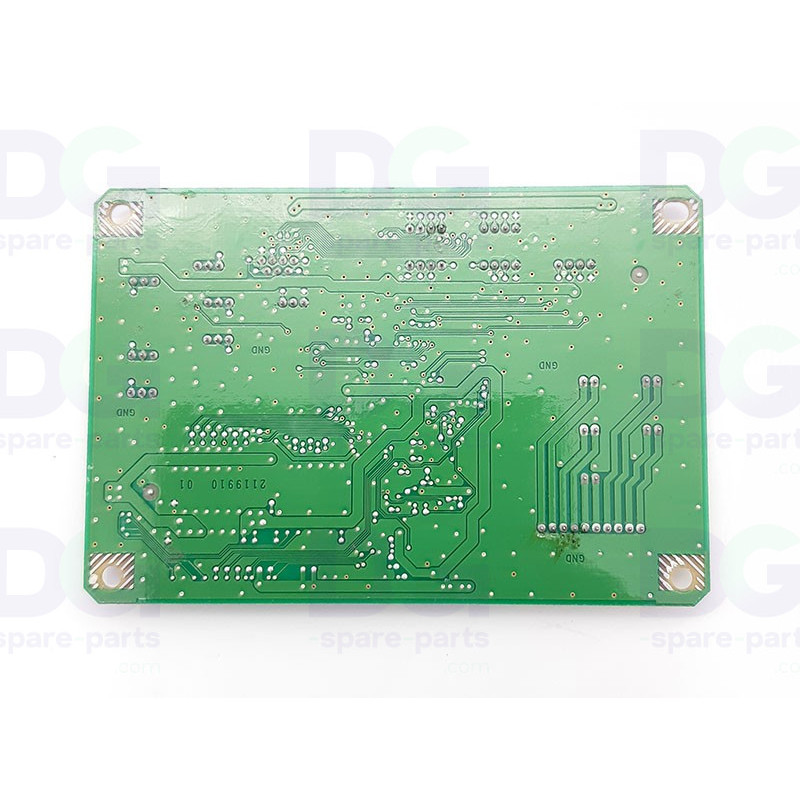

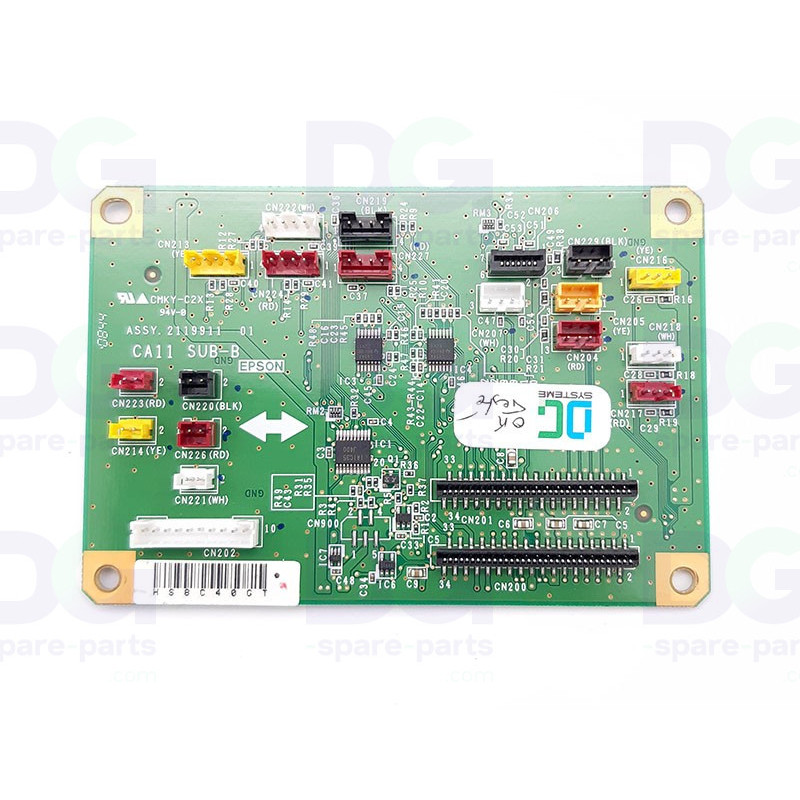

CA11 SUB-B 2124763

Nebenplatine (CA11 Sub-B) – 2124763

Die Nebenplatine (CA11 Sub-B, 2124763) ist in Epson-Druckern verbaut. Sie übernimmt die elektronische Steuerung einer Baugruppe der Maschine und leitet die Signale an die Hauptplatine weiter.

In den Epson-Stücklisten der Stylus Pro 7900 und 9900 ist sie unter der Bezeichnung „BOARD ASSY.,SUB“ im Elektronikabschnitt ELEC-011 (Position 201) aufgeführt. Das Reparaturhandbuch der Stylus Pro 7900 nennt sie „C594 SUB-B BOARD“: eine Nebenplatine des Elektronikfachs an der rechten Seite, angeschlossen über 21 Kabel.

Technische Daten

• OEM-Referenz: 2124763
• Hersteller: Epson
• Teileart: Nebenplatine
• Herstellerbezeichnung: „BOARD ASSY.,SUB“ („C594 SUB-B BOARD“ im Reparaturhandbuch)
• Stücklistenposition: Abschnitt ELEC-011, Position 201 (Stylus Pro 7900 / 9900)
• Anschlüsse: 21 Kabel: 3 FFC-Flachkabel und 18 Drahtkabel
• Einbauort: Rechte Seite der Maschine, zugänglich nach Abnahme der rechten Seitenabdeckung
• Hinweis: Die gleichwertige Referenz 2119911 stammt aus unseren Daten: Sie erscheint in keiner der eingesehenen Epson-Stücklisten und ist nicht als Epson-Bestellreferenz zu betrachten. Vor der Bestellung anhand der Referenz Ihrer Maschine kontrollieren.
• Versand: Versandfertig zum Einbau

Kompatibilität und Verwendung

• Epson PX-H7000
• Epson PX-H8000
• Epson PX-H10000
• Epson STYLUS PRO 7700
• Epson STYLUS PRO 7710
• Epson STYLUS PRO 7900
• Epson STYLUS PRO 7910
• Epson STYLUS PRO 9700
• Epson STYLUS PRO 9710
• Epson STYLUS PRO 9890
• Epson STYLUS PRO 9900
• Epson STYLUS PRO 9910
• Vor dem Ausbau der Platine die 21 Kabel (3 FFC-Flachkabel, 18 Drahtkabel) kennzeichnen, um sie identisch wieder anzuschließen.
• Nicht zu verwechseln mit der Sub-C-Platine 2124764 (Position 202), einer weiteren „BOARD ASSY.,SUB“ desselben Elektronikfachs, die an der linken Seite montiert ist.

Funktion

• Relais-Nebenplatine des Elektronikfachs, mit der übrigen Maschine über 3 FFC-Flachkabel und 18 Drahtkabel verbunden, laut Reparaturhandbuch der Stylus Pro 7900
• Übernimmt die elektronische Steuerung einer Baugruppe
• Leitet die Signale an die Hauptplatine weiter
• Bildet die Schnittstelle zwischen Firmware und Hardware

Mögliche Verschleißerscheinungen

• Baugruppe wird nicht angesteuert
• Elektronikfehler
• Verlust der internen Kommunikation
• Unberechenbares Verhalten oder Stillstand der Maschine

Der Austausch dieses Teils stellt die einwandfreie Funktion der Maschine wieder her.

Gleichwertige Referenzen : 2119911

Zugehörige Teile

• 2129175 — Hauptplatine „BOARD ASSY.,MAIN“, gleicher Abschnitt ELEC-011 (Position 200)
• 2124764 — Sub-C-Platine „BOARD ASSY.,SUB“ (Position 202), linke Seite: nicht zu verwechseln
• 1521066 / 1521067 — Relais-Kabelbäume „HARNESS,RELAY,SUB,B“ oben und unten (Positionen 562 / 563)
