MAIN PCB ASSY - E102570

Rif.: 19-MIM021-n

-40%

E102570 JV3-S Main PCB Assy Mimaki JV3-160S / JV3-130S | DG

✔️ Tipo: Scheda madre
✔️ Rif. OEM: E102570
✔️ Scheda di controllo (« control circuit board »): porta le memorie ROM, RAM, Flash (parametri) e D-RAM e il controller delle testine (HDC), secondo i messaggi di errore del manuale d'uso Mimaki JV3-160S
✔️ Compatibile: Mimaki JV3
✔️ Marca: Mimaki

~~Prezzo base: 2.395,00 €~~

1.437,00 € Risparmia 40%

Tasse escluse

Nuovo o ricondizionato al miglior prezzo
Spedizione rapida entro 24 ore
Consegna in tutto il mondo

Valutaci su

Descrizione del prodotto

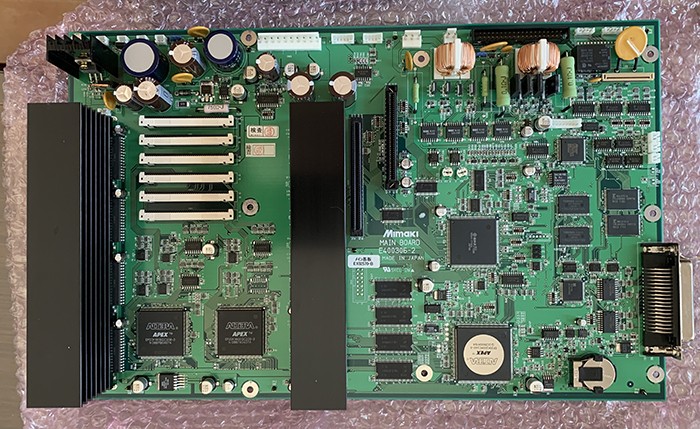

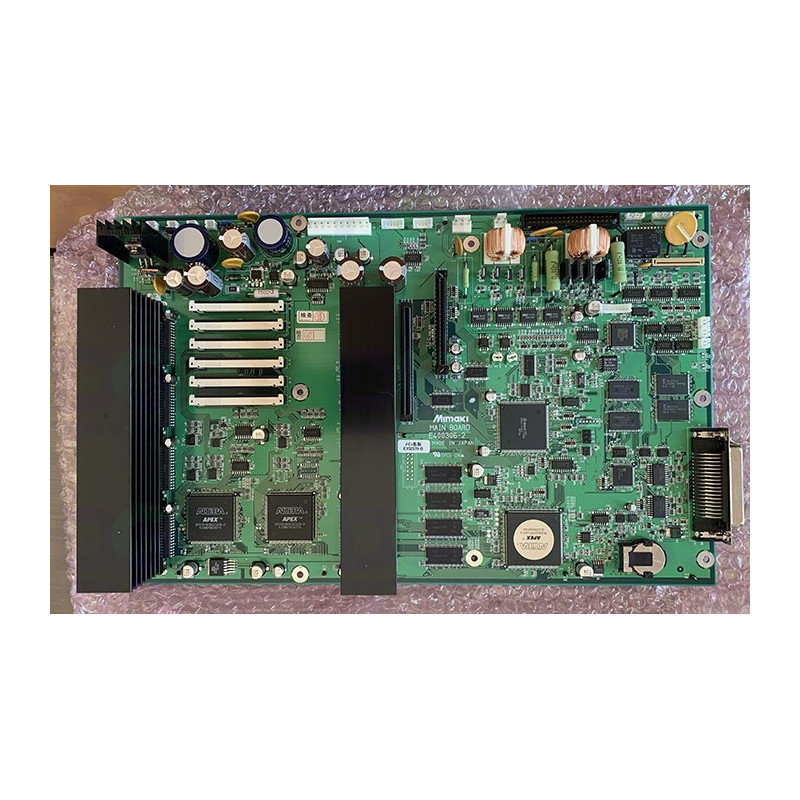

Scheda madre (Main PCB Assy) – E102570

La scheda madre (Main PCB Assy, E102570) equipaggia le stampanti Mimaki. Controlla tutte le funzioni elettroniche, gestisce i dati di stampa e distribuisce i segnali di comando.

Denominata « JV3-S Main PCB Assy » dai rivenditori, equipaggia le Mimaki JV3-130S e JV3-160S e sostituisce il vecchio riferimento E102193. Il manuale d'uso Mimaki JV3-160S riconduce alla scheda di controllo (« control circuit board ») i messaggi di errore delle sue memorie ROM, RAM, Flash e D-RAM.

Specifiche tecniche

Riferimento OEM: E102570
Produttore: Mimaki
Tipo di pezzo: Scheda madre
Denominazione costruttore: « JV3-S Main PCB Assy »
Riferimento sostituito: E102193 (sostituito da E102570)
Circuiti monitorati: ROM e RAM principali, memoria Flash, D-RAM, controller delle testine (HDC), secondo i messaggi di errore del manuale d'uso JV3-160S
Spedizione: Spedito pronto per il montaggio

Compatibilità e uso

Mimaki JV3
In caso di messaggio ERROR03 « POWER +5V » / « +35V » (tensione anomala), controllare l'alimentazione prima di sostituire la scheda madre: il manuale indica l'una o l'altra.

Funzione

Scheda di controllo (« control circuit board »): porta le memorie ROM, RAM, Flash (parametri) e D-RAM e il controller delle testine (HDC), secondo i messaggi di errore del manuale d'uso Mimaki JV3-160S
Monitora le tensioni di alimentazione +5V e +35V (messaggio ERROR03)
Controlla tutte le funzioni elettroniche della macchina
Gestisce l'elaborazione dei dati di stampa e la comunicazione con le schede
Memorizza il firmware e distribuisce i segnali di comando

Segni di usura

ERROR01 « MAIN ROM », ERROR02 « MAIN RAM », ERROR04 « FLASH ROM » o ERROR06 « D-RAM »: difetto della scheda di controllo (« Control circuit board is defective »)
ERROR03 « POWER +5V » / « +35V »: tensione anomala (alimentazione o scheda madre)
ERROR09 « HDC »: errore del controller delle testine
La macchina non si avvia più
Errori di sistema generali
Lavori di stampa non elaborati
Perdita di comunicazione

La sostituzione di questo pezzo ripristina il corretto funzionamento della macchina.

Riferimenti equivalenti : E102193

♻️ DG Spare Parts – Specialista europeo in pezzi di ricambio per stampanti e plotter di grande formato.
