E106614 - Scheda per encoder lineare

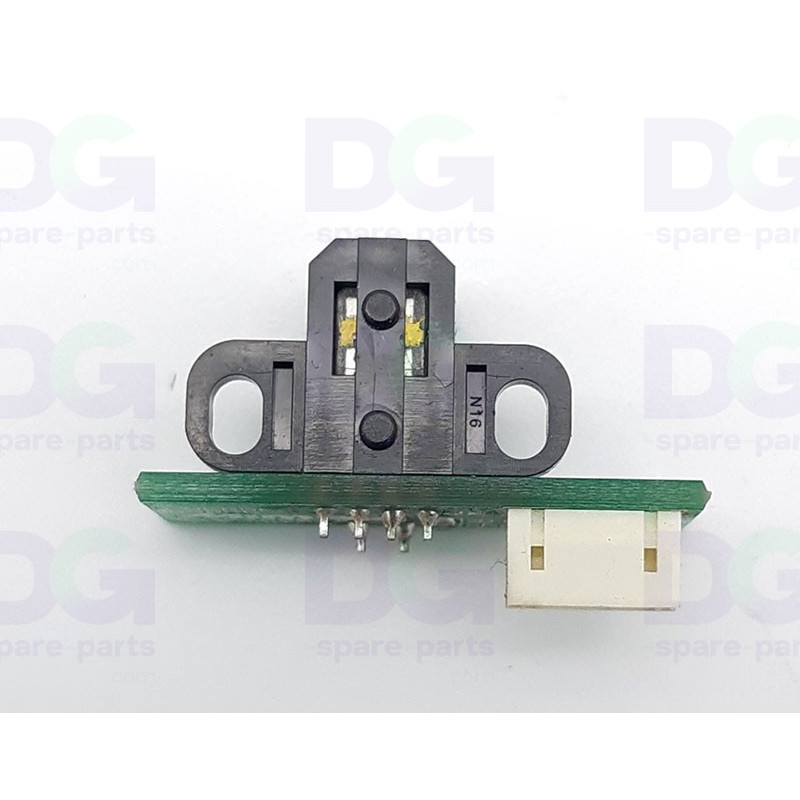

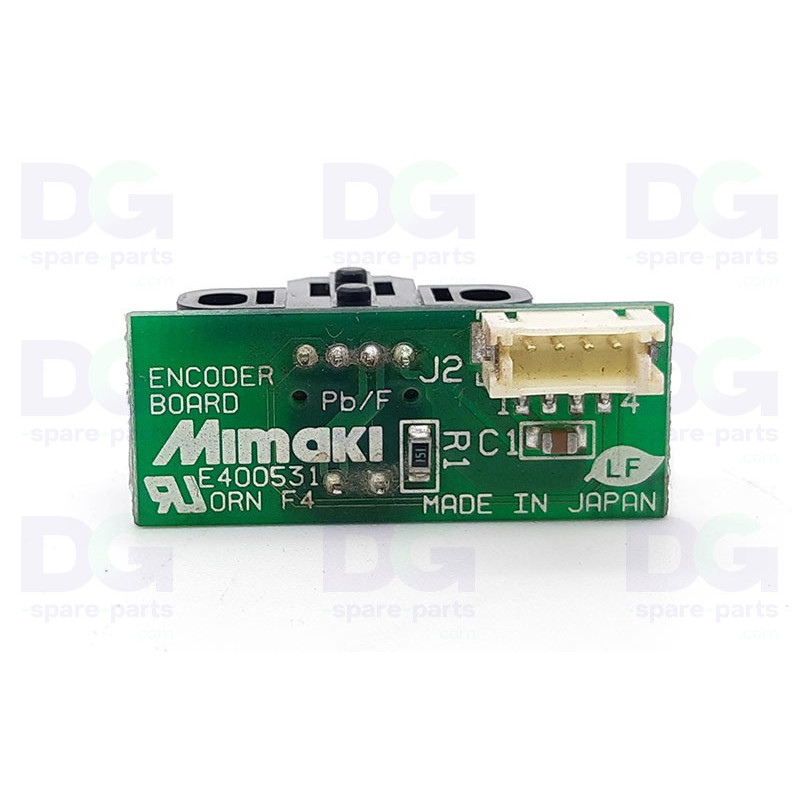

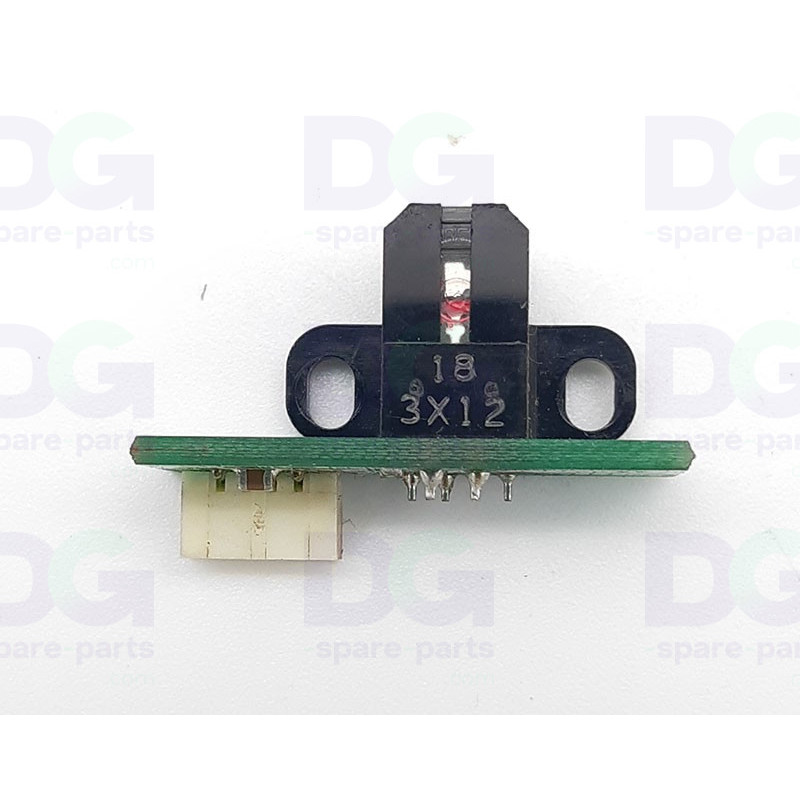

Scheda encoder lineare — Mimaki JV33 / JV5 / CJV30 — E106614 / E103961

La scheda encoder lineare (cod. E106614 / E103961) è la scheda sensore dell'encoder lineare montata sul carrello di stampa delle stampanti di grande formato Mimaki. Legge le informazioni di posizione sulla striscia dell'encoder (encoder strip) per determinare la posizione esatta della testina di stampa sull'asse orizzontale.

Questo sensore trasmette in tempo reale i dati di posizione alla scheda madre, che sincronizza l'attivazione degli ugelli con lo spostamento del carrello. Questa precisione garantisce un perfetto allineamento delle gocce d'inchiostro e una qualità di stampa ad alta risoluzione.

Ricambio originale Mimaki, il codice E106614 sostituisce il precedente codice E103961. I due codici sono intercambiabili e si installano nella stessa posizione senza modifiche.

Caratteristiche tecniche

• Codice OEM: E106614
• Codice precedente: E103961
• Tipo: Scheda sensore encoder lineare (Linear Encoder PCB Assy)
• Posizione: Carrello di stampa (asse X)
• Funzione: Lettura ottica della banda dell'encoder
• Origine: Ricambio OEM Mimaki
• Installazione: Sostituzione diretta — i due codici sono intercambiabili

Compatibilità e utilizzo

• Mimaki JV5-130S / JV5-160S / JV5-260S / JV5-320S / JV5-320DS
• Mimaki JV33-130 / JV33-160 / JV33-260
• Mimaki JV150-130 / JV150-160
• Mimaki JV300-130 / JV300-160
• Mimaki CJV30-60 / CJV30-100 / CJV30-130 / CJV30-160
• Mimaki CJV150-75 / CJV150-107 / CJV150-130 / CJV150-160
• Mimaki CJV300-130 / CJV300-160
• Mimaki TS3-1600 / TS5-1600AMF

Funzione

• Rileva la posizione esatta del carrello di stampa tramite la striscia dell'encoder
• Trasmette i dati di posizionamento alla scheda madre in tempo reale
• Sincronizza l'attivazione degli ugelli con lo spostamento del carrello
• Garantisce l'allineamento preciso delle gocce d'inchiostro sul supporto
• Consente la stampa ad alta risoluzione e l'allineamento bidirezionale

Possibili sintomi in caso di guasto

• Sfasamenti orizzontali ricorrenti tra i passaggi di stampa
• Strisce verticali o effetto "aliasing" visibile sulle stampe
• Messaggio di errore dell'encoder sul pannello di controllo
• Carrello che non si posiziona più correttamente o che supera la sua corsa
• Impossibile eseguire l'allineamento bidirezionale nonostante le regolazioni

La sostituzione della scheda dell'encoder lineare ripristina la precisione di posizionamento del carrello e la sincronizzazione degli ugelli, indispensabili per una qualità di stampa ottimale su tutte le macchine Mimaki compatibili.

♻️ DG Spare Parts — specialista europeo in ricambi per stampanti di grande formato.
