QS20.481 - Power Supply

Alimentatore QS20.481 (Power Supply) – SwissQprint Oryx 1 QS20.481

L'alimentatore QS20.481 equipaggia le SwissQprint Oryx 1, Impala e Nyala. Fornisce le tensioni regolate. Un alimentatore guasto lascia la macchina senza alimentazione.

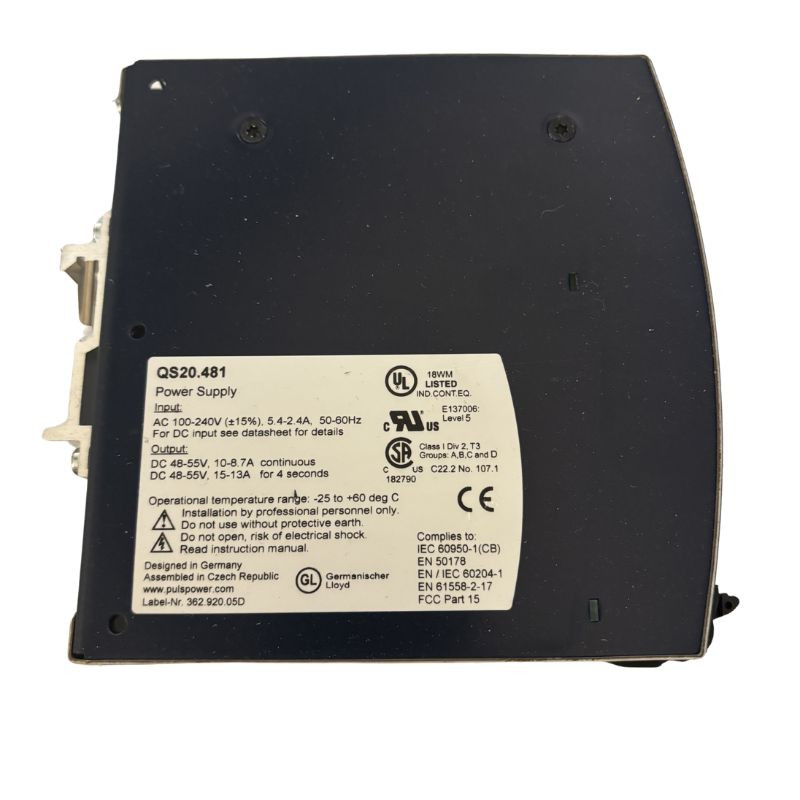

Sull'esemplare fotografato, il pannello frontale e la targhetta identificano un alimentatore PULS della gamma Dimension, serie QS20. La targhetta indica un ingresso AC 100-240 V (±15 %), 50-60 Hz, 5,4-2,4 A, e un'uscita DC 48-55 V regolabile, 10-8,7 A in continuo e 15-13 A per 4 secondi.

Specifiche tecniche

• Riferimento OEM: QS20.481
• Marca: SwissQprint
• Tipo di pezzo: Alimentatore QS20.481 (Power Supply)
• Origine: Pezzo originale SwissQprint
• Tipo: Alimentatore QS20.481 (Power Supply)
• Macchine: SwissQprint Oryx 1 / Impala / Nyala
• Spedizione: Spedito pronto per il montaggio
• Produttore dell'alimentatore: PULS
• Gamma (pannello frontale): Dimension, QS20 Power Supply
• Ingresso AC (targhetta): 100-240 V (±15 %), 50-60 Hz, 5,4-2,4 A
• Ingresso DC (scheda tecnica PULS): 110-150 V (-20 % / +25 %)
• Uscita DC in continuo (targhetta): 48-55 V, 10-8,7 A
• Uscita DC per 4 secondi (targhetta): 48-55 V, 15-13 A
• Potenza (pannello frontale): DC 48 V, 480 W / 720 W (720 W per circa 4 s secondo la scheda tecnica PULS)
• Temperatura di funzionamento (targhetta): da -25 a +60 °C
• Morsetti (pannello frontale): uscita + + − −; contatto pulito 13 14 DC ok; ingresso N, L e terra
• Spie (pannello frontale): DC ok, Overload
• Raffreddamento (scheda tecnica PULS): per convezione, senza ventola esterna
• Rendimento (scheda tecnica PULS): 92,8 / 94,3 % a 120 / 230 V AC
• Dimensioni e peso (scheda tecnica PULS): 82 × 124 × 127 mm (L × A × P), 1 200 g
• Fissaggio (scheda tecnica PULS): guida DIN 35 mm, morsetti di ingresso in basso
• Marcature (targhetta): UL Listed, CSA Class I Div 2 T3, CE, Germanischer Lloyd; IEC 60950-1 (CB), EN 50178, EN / IEC 60204-1, EN 61558-2-17, FCC Part 15

Compatibilità e uso

• SwissQprint Oryx 1

Funzione

• Fornisce le tensioni regolate
• Alimenta i circuiti della macchina
• Assicura la stabilità dell'alimentazione

Segni di usura

• Spia rossa Overload accesa: tensione di uscita inferiore al 90 % del valore impostato, o cortocircuito in uscita (scheda tecnica PULS)
• Fusibile interno intervenuto: guasto interno dell'alimentatore, che non contiene parti riparabili secondo la scheda tecnica PULS
• Nessuna alimentazione
• Tensioni instabili
• Riavvii intempestivi
• Alimentatore guasto

La sostituzione di questo pezzo ripristina il corretto funzionamento della macchina.
