3010110879 - Alimentatore da 240 W, 24 V CC, Gantry (Cosel LEP240F-24)

Alimentatore 240 W 24 VDC gantry, uscita singola (Cosel LEP240F-24) – Canon Océ Arizona 3010110879

L'alimentatore Cosel LEP240F-24 (riferimento OEM Canon Océ 3010110879) è l'alimentatore switching a uscita singola 24 VDC utilizzato sulle stampanti UV a piano fisso Canon Océ Arizona, in particolare per alimentare il gantry.

Eroga 24 V fino a 10 A (240 W) per alimentare la trasmissione del carrello e l'elettronica di bordo. Il suo ingresso universale 85–264 VAC con correzione del fattore di potenza (PFC) assicura un'alimentazione stabile su qualsiasi rete. Sostituisce il precedente riferimento 3010104532 e si monta come sostituzione diretta.

Importante: il riferimento Océ 3010110879 designa due blocchi distinti — questo modello 240 W a uscita singola 24 VDC (Cosel LEP240F-24) e un blocco 250 W a doppia uscita 24 VDC + 5 VDC (Mean Well PID-250B). Identificare il blocco originale dalle sue uscite — qui, uscita singola 24 VDC — prima di ordinare.

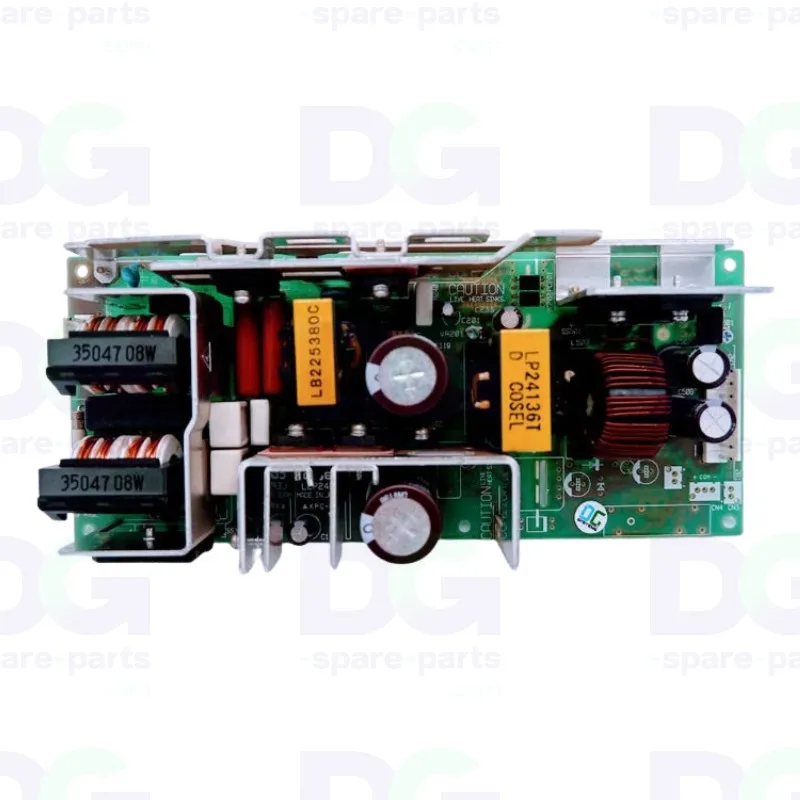

La scheda fotografata riporta l'etichetta LP24136T D COSEL su uno dei suoi componenti avvolti. Per il LEP240F-24, Cosel indica +24 V 10 A (picco 20 A), 240 W (picco 480 W) e un raffreddamento per convezione.

Specifiche tecniche

• Riferimento OEM: 3010110879 (sostituisce 3010104532)
• Marca: Canon Océ
• Tipo di pezzo: Alimentatore switching a uscita singola (240 W, 24 VDC)
• Origine: Pezzo originale
• Tipo: Alimentatore switching a uscita singola (240 W, 24 VDC)
• Modello componente: Cosel LEP240F-24
• Uscita: 24 VDC (fino a 10 A) — 240 W
• Ingresso: 85–264 VAC con PFC
• Rif. precedente: 3010104532
• Nota: Réf ambigua: esiste anche variante 250 W doppia uscita (Mean Well PID-250B) — verificare le uscite
• Macchine: Canon Océ Arizona 2xx→23xx / Fujifilm Acuity
• Spedizione: Spedito pronto per il montaggio
• Marcatura (etichetta del componente): LP24136T D COSEL
• Ingresso AC: da 85 a 264 VAC monofase o da 120 a 370 VDC
• Uscite DC: +24 V, 10 A (picco 20 A)
• Campo di regolazione: da 21,4 a 26,4 V
• Dimensioni (scheda Cosel): 95 × 45 × 222 mm
• Raffreddamento: convezione
• Nota: Per riconoscere questo alimentatore, individuare la marcatura LP24136T D COSEL e l'uscita singola 24 V. LB225380C, finora presentato come riferimento equivalente, è l'etichetta di un componente della scheda: non è un riferimento di alimentatore.

Compatibilità e uso

• Stampanti UV a piano fisso Canon Océ Arizona serie 2xx / 3xx / 4xx / 5xx / 6xx / 12xx / 13xx / 22xx / 23xx
• Stampanti UV Fujifilm Acuity

Funzione

• Fornisce i 24 VDC al gantry e alle parti alimentate a 24 V
• Alimenta la trasmissione del carrello e l'elettronica di bordo
• Regola e stabilizza la tensione continua sotto carico variabile
• Protegge il circuito (cortocircuito, sovraccarico, sovratensione, sovratemperatura)

Segni di usura

• Gantry / carrello non alimentato o inerte
• Difetti di corsa o di posizionamento del carrello
• Assenza o calo dei 24 V
• Arresti intermittenti durante la stampa
• Surriscaldamento dell'alimentatore

La sostituzione di questo pezzo ripristina il corretto funzionamento della macchina.
