Servo-amplificateur 750W – HandTop HT2512 – réf. 1290020151 (Fuji ALPHA5 Smart RYH751F5-VV2)

Le servo-amplificateur 750 W de l'imprimante UV à plat HandTop HT2512 (réf. HandTop 1290020151, position A20) pilote un moteur servo d'axe. L'unité fournie est un Fuji Electric ALPHA5 Smart RYH751F5-VV2.

Dans la nomenclature HT2512 GEN6, cette position « servo driver » 0,75 kW est référencée 1290020151 (code interne 1.5.031500001096) ; les machines récentes en sont équipées d'un driver Inovance SV520PS5R5I, fonctionnellement équivalent. Cette unité Fuji ALPHA5 Smart est le servo monté sur les HT2512 de configuration Fuji.

Entrée 1PH/3PH 200-240V (50/60Hz, 6,0A/4,6A), sortie 3PH 750 W, 0-400Hz, 5,2A, refroidissement ventilé, IP20. Pièce d'origine Fuji Electric, contrôlée fonctionnelle (OK Contrôlé), prête à l'installation : remplacement direct d'un servo-amplificateur défaillant.

Caractéristiques techniques

• Référence OEM : 1290020151
• Fabricant : HandTop
• Référence HandTop (HT2512, position A20) : 1290020151
• Code interne HandTop : 1.5.031500001096
• Référence constructeur (Fuji Electric) : RYH751F5-VV2 (gamme ALPHA5 Smart)
• Équivalent nomenclature GEN6 : Inovance SV520PS5R5I (0,75 kW)
• Puissance : 750 W (0,75 kW)

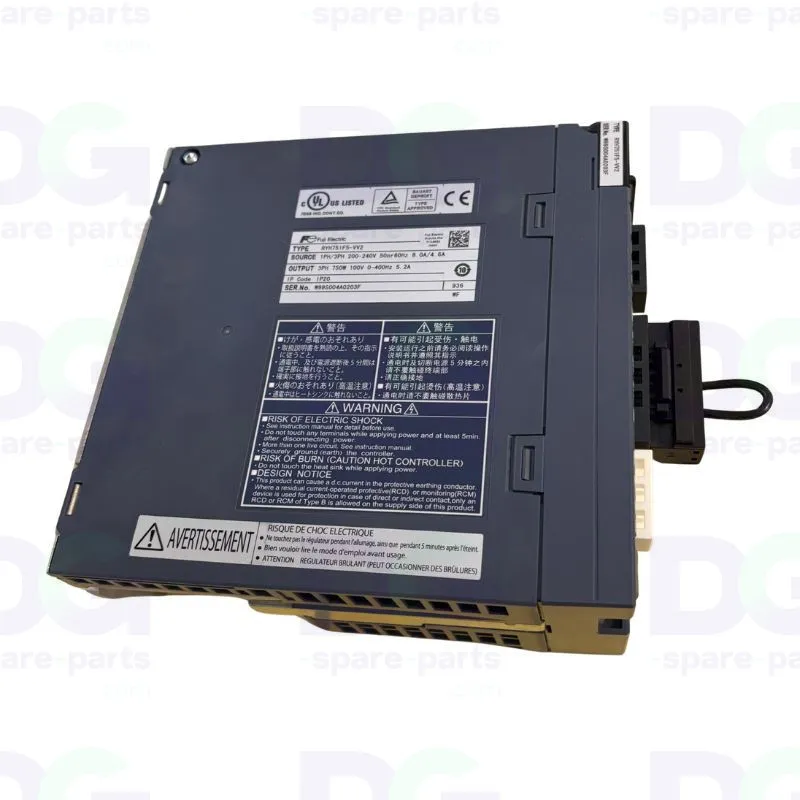

• Alimentation : 1PH/3PH 200-240V, 50/60Hz (6,0A / 4,6A)
• Sortie : 3PH, 750W, 100V, 0-400Hz, 5,2A

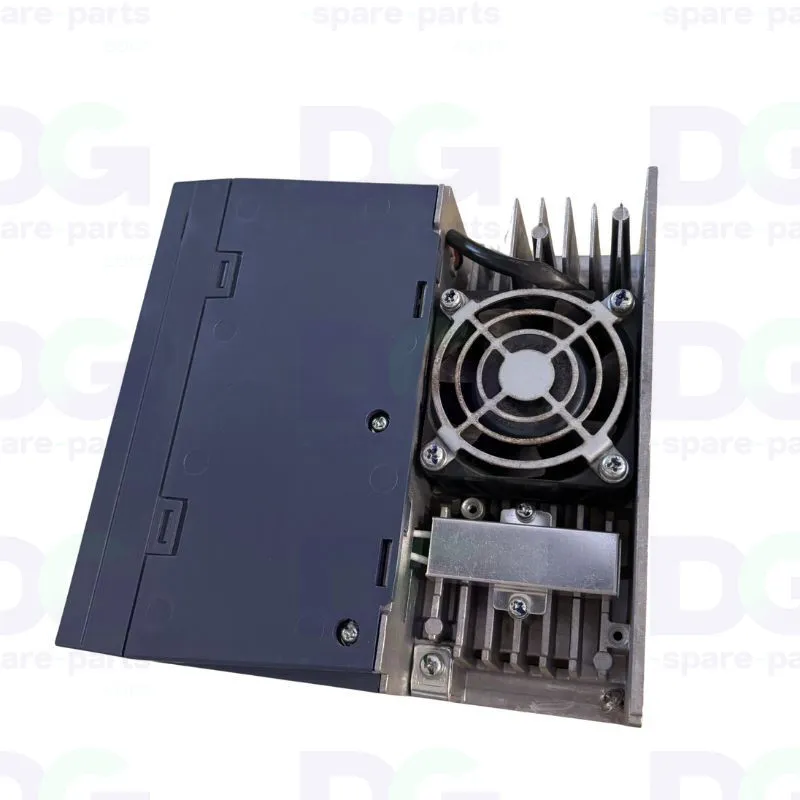

• Refroidissement : ventilé (forced air)
• Indice de protection : IP20
• État : reconditionné, contrôlé fonctionnel (OK Contrôlé)
• Application : entraînement servo d'axe, HandTop HT2512
• À savoir : Machine : HandTop HT2512 – position servo driver A20 (réf 1290020151) Équivalence : Inovance SV520PS5R5I (driver 0,75 kW monté sur les HT2512 récents) Moteurs Fuji compatibles : ALPHA5 / ALPHA5 Smart 750 W série GYS751 / GYB751 (ex. GYB751D5) ; combinaison exacte selon codeur et options moteur Interface : type « VV » (impulsions / analogique) – tension 200V (mono/tri 200-240V) Variantes Fuji proches : RYH751F5-VV2-ZC1 (et versions à options) – faire correspondre la référence exacte ou nous consulter
• Livraison : Expédié prêt à poser

Compatibilité et utilisation

• HandTop HT2512

Fonction

• Pilotage d'un moteur servo d'axe (asservissement position / vitesse / couple)
• Conversion de l'alimentation 200-240V en sortie triphasée régulée vers le moteur

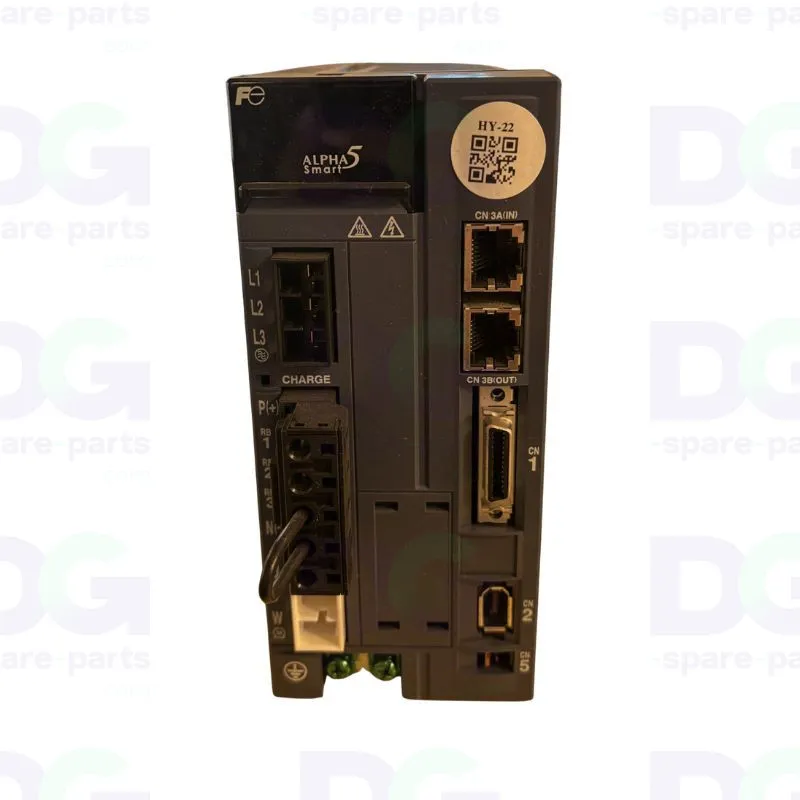

• Communication avec la commande via la liaison ALPHA5 (CN3A IN / CN3B OUT)
• Exploitation du retour codeur moteur (CN2) pour l'asservissement

Symptômes possibles en cas d’usure

• Axe ne se déplaçant plus, moteur sans couple
• Alarme / code défaut sur le variateur
• Erreurs servo à l'initialisation ou en cours d'impression
• Perte de communication avec la commande, axe non référencé
• Le remplacement du servo-amplificateur rétablit l'entraînement fiable de l'axe et évite l'immobilisation de la machine.

Le remplacement du servo-amplificateur rétablit l'entraînement fiable de l'axe et évite l'immobilisation de la machine.
