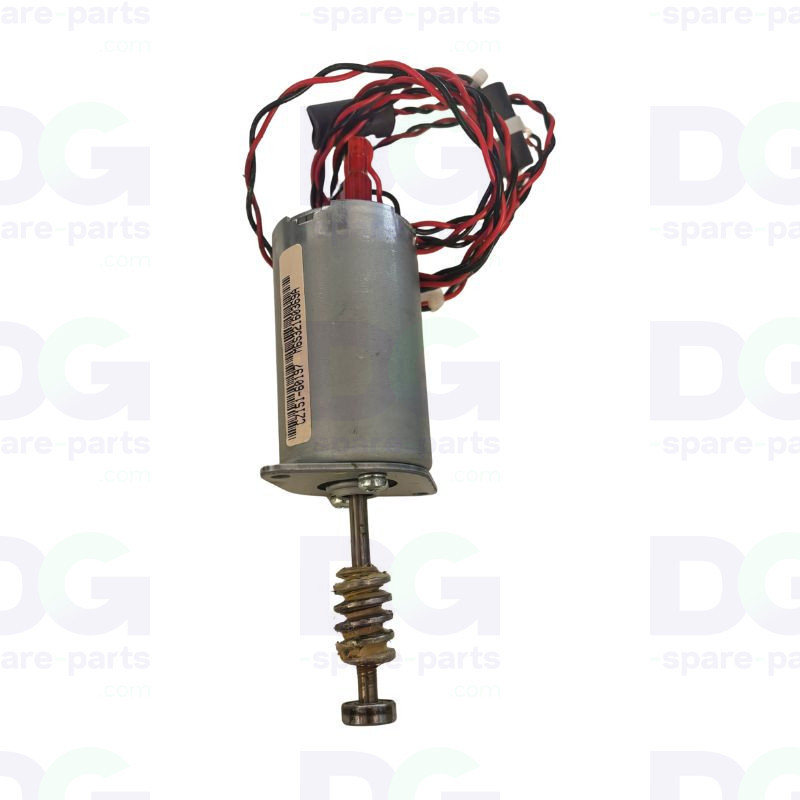

M0E29-67021 / CZ151-60197 - Substrate Motor 60 in - Moteur seul sans support

SUBSTRATE MOTOR 60 IN — MOTEUR SEUL SANS SUPPORT

Le Substrate Motor 60 in référence M0E29-67021 est le moteur d'entraînement du substrat des imprimantes HP Latex 560 et 570. Il transmet son couple au rouleau d'avance par une vis sans fin et fonctionne en 42 V. Le corps du moteur porte la référence CZ151-60197.

Important : seul le moteur est fourni, avec sa vis sans fin montée sur l'arbre et son câble d'alimentation. Le support métal et la visserie ne sont pas inclus : prévoir de réutiliser ceux du moteur remplacé.

Cette pièce assure un rôle technique critique dans le fonctionnement de la machine. Son remplacement permet de restaurer les performances d'origine de l'équipement.

Fonction du composant

• Entraîne le rouleau d'avance (drive roller) qui fait défiler le média
• Transmet le couple par vis sans fin, pour une avance régulière et sans à-coups
• Garantit la précision d'avance nécessaire au bon positionnement des passes d'impression
• Moteur 42 V alimenté depuis l'électronique de commande

Références

Référence OEM : M0E29-67021
Référence marquée sur le moteur : CZ151-60197

Compatibilité machines

• HP Latex 560
• HP Latex 570

Informations techniques importantes

• Type : Moteur d'entraînement du substrat 60" (substrate motor)
• Référence OEM : M0E29-67021
• Référence sur le moteur : CZ151-60197
• Contenu : moteur seul, avec vis sans fin et câble d'alimentation — support métal et visserie non inclus
• Tension : 42 V
• Après montage : calibration de l'avance substrat à effectuer
• Marque : HP

Symptômes possibles en cas de défaillance

• Avance média saccadée, irrégulière ou bloquée
• Bandes horizontales et décalages entre les passes d'impression
• Bruit anormal ou grippage au niveau de l'entraînement
• Erreur d'axe substrat ou bourrage signalé sur le panneau de commande
