Lame compatible Summa 500-9804

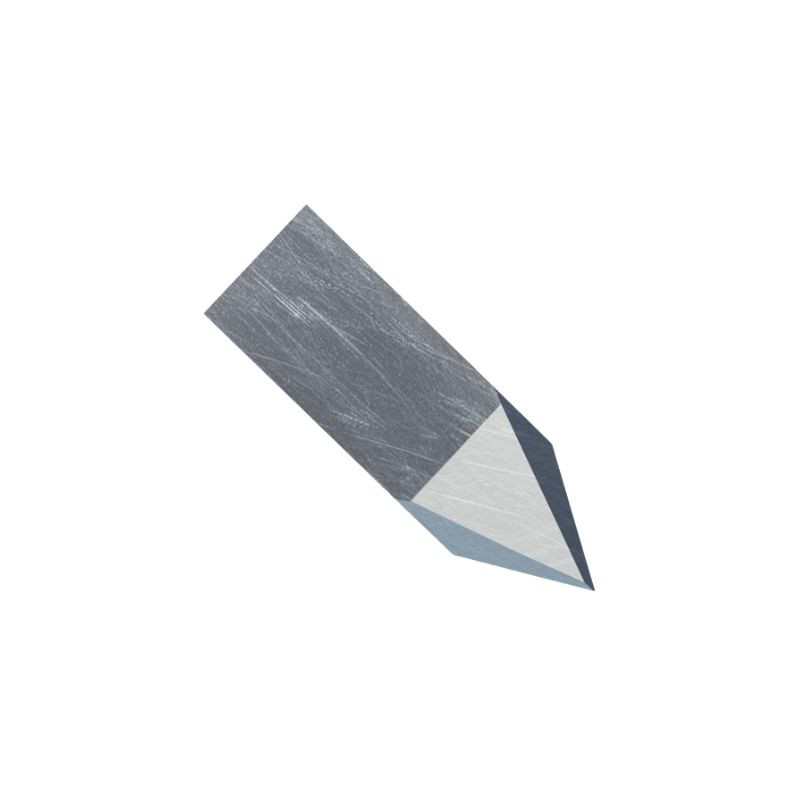

Lame Carbure Biseau Diager 500-DIA-9804 – Summa 500-9804

La lame carbure monobloc en biseau Diager 500-DIA-9804 (réf. Summa 500-9804) est une lame de découpe spécialisée conçue pour effectuer des coupes en biseau et créer des rainures en forme de V dans des matériaux souples et semi-rigides, tels que le caoutchouc, le feutre de décoration et le carton compact.

Sa géométrie en biseau permet la création de lignes de pliage précises dans le carton compact et la découpe de rainures angulaires dans les matériaux épais. La lame génère une surcoupe contrôlée (pré-découpe : 0,84AP – post-découpe : 0,84AP), assurant des arêtes de pliage nettes sans endommager la structure du matériau.

Avec un angle de 50° et une épaisseur de 1,5 mm, la 500-DIA-9804 s'intègre directement dans les traceurs de découpe Summa (réf. 500-9804) pour les applications de rainurage, demi-coupe et pliage sur carton et caoutchouc.

Caractéristiques techniques

• Référence Diager : 500-DIA-9804 (ancienne réf. 31724)
• Référence Summa : 500-9804
• Fabricant : Diager Industrie
• Type : Lame carbure monobloc en biseau – découpe en V et rainurage
• Épaisseur : 1,5 mm
• Angle de coupe : 50°
• Profondeur de coupe max. (Ap) : 4,8 mm
• Longueur totale / Largeur : 25 mm / 8 mm
• Pré-découpe / Post-découpe : 0,84AP / 0,84AP
• Application principale : Rainurage en V et création de lignes de pliage

Compatibilité et utilisation

• Traceurs de découpe Summa – référence outil 500-9804

Fonction

• Découpe de rainures en forme de V dans le caoutchouc et matériaux rigides
• Création de lignes de pliage précises dans le carton compact
• Découpe en biseau sur carton ondulé type B-C-E (1,5–4 mm)
• Coupe nette du feutre de décoration et des matériaux de garnissage
• Rainurage précis sur carton nid d'abeille

Symptômes possibles en cas d'usure

• Rainures en V incomplètes ou mal formées dans le caoutchouc
• Arrachement du matériau au lieu d'une découpe en biseau nette
• Lignes de pliage imprécises entraînant des déformations du carton
• Profondeur de rainure irrégulière malgré un réglage correct
• Bavures excessives sur les arêtes de coupe dans le feutre ou le carton

Le remplacement régulier de la lame 500-DIA-9804 garantit la qualité des rainures de pliage et des coupes en biseau, essentielle dans la fabrication d'emballages et la découpe de matériaux techniques sur Summa.
