Fraise compatible Zund R112 - 3910762

Fraise hélicoïdale R112 – Zünd – Référence 3910762

La fraise hélicoïdale Zünd R112 (réf. 3910762) est un outil de fraisage en carbure monobloc, monté sur le module routeur (Routing Module) des tables de découpe numériques Zünd. Son diamètre fin de Ø2 mm est dédié aux découpes de précision et aux contours détaillés sur matériaux rigides minces.

Sa géométrie hélicoïdale à une seule dent (1 cutting edge) évacue les copeaux vers le haut et préserve le bord de coupe, même sur des matériaux exigeants comme l'acrylique, le polycarbonate ou les composites aluminium. La courte longueur de coupe (6 mm) augmente la rigidité de l'outil et limite la déflexion, garantissant une précision dimensionnelle élevée sur les petits détails.

Fournie en tant qu'outil seul, la R112 se monte directement dans la pince de serrage Ø6 mm du module de fraisage Zünd. Elle est particulièrement adaptée à l'usinage de lettrage fin, de gravures, de découpes intérieures et de pièces de signalétique de petite taille.

Caractéristiques techniques

• Référence OEM : 3910762 (R112)
• Fabricant : Zünd
• Type d'outil : Fraise hélicoïdale (spiral router bit)
• Nombre de dents : 1 (1 cutting edge)

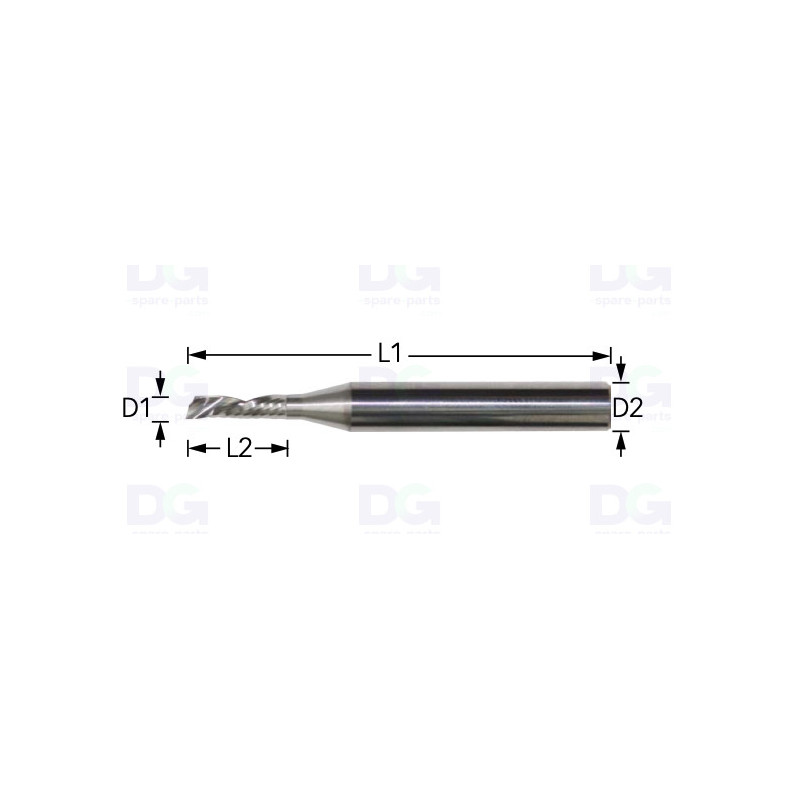

• Diamètre de coupe (D1) : 2 mm
• Diamètre de queue (D2) : 6 mm
• Longueur totale (L1) : 50 mm
• Longueur de coupe (L2) : 6 mm
• Vitesse de rotation max : 50 000 tr/min
• Matériaux usinables : acrylique, aluminium, composite aluminium (Dibond), MDF, plastiques, polypropylène, polycarbonate, PVC, bois
• Livraison : outil seul, prêt à être monté sur le module routeur
• Application : module de fraisage Zünd – découpe fine et fraisage de détails

Compatibilité et utilisation

• Tables de découpe Zünd équipées du module routeur RM-A ou RM-L
• Zünd série G3
• Zünd série S3
• Zünd série D3
• Zünd série L3
• Toute machine Zünd acceptant les fraises à queue Ø6 mm de la série R

Fonction

• Réaliser des découpes de précision dans les matériaux rigides minces
• Fraiser des contours fins, du lettrage et des détails sur signalétique et PLV
• Évacuer les copeaux vers le haut grâce à la géométrie hélicoïdale (up-cut)
• Garantir une coupe nette sur acrylique, polycarbonate et plastiques techniques
• Permettre le travail de l'aluminium et des composites aluminium (Dibond) en faible épaisseur

Symptômes possibles en cas d'usure

• Bords de coupe peluchés ou ébréchés sur acrylique et polycarbonate
• Bavures et fusion de matière en sortie sur les plastiques (PVC, polypropylène)
• Brûlures et noircissement sur le bois et le MDF
• Bavures collées en bord de découpe sur Dibond et aluminium
• Bruit anormal, vibrations ou casse de la fraise lors de passes fines
• Perte de précision dimensionnelle sur les détails et les angles

Remplacer la R112 dès l'apparition de ces symptômes garantit la qualité de coupe sur les détails fins, préserve le module de fraisage Zünd et évite la casse de l'outil sur des matériaux à forte valeur ajoutée.
