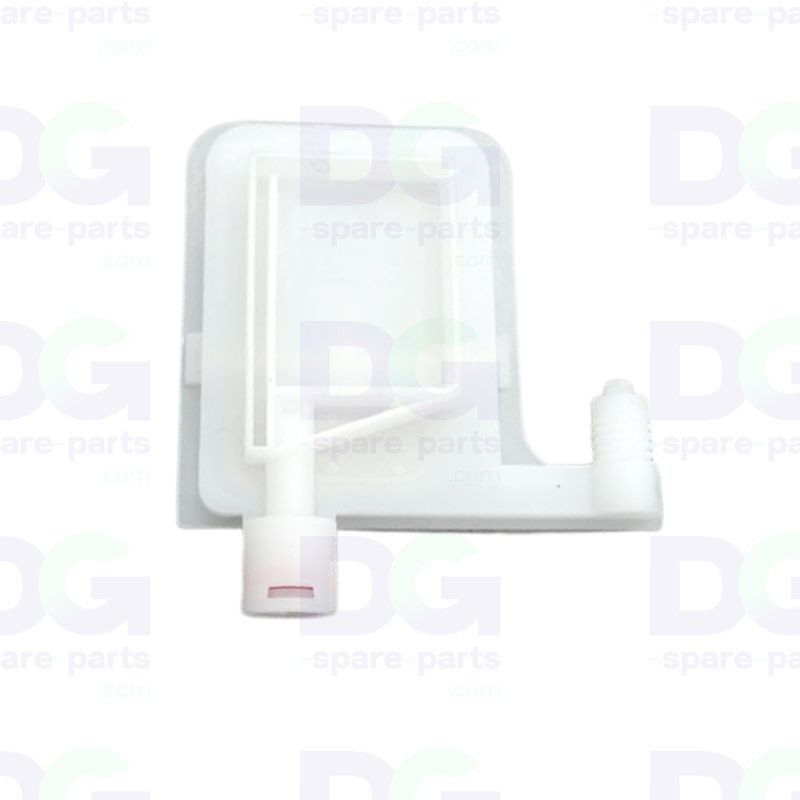

Damper DX4 Roland / Mimaki / Mutoh — Réf. 6085393800

Assy Ink Damper L 3FAI 4 DX4 Large — Réf. Roland 6085393800 / Mimaki M006171

L'amortisseur d'encre Assy Ink Damper L 3FAI 4 est un composant essentiel du circuit d'alimentation en encre des traceurs grand format équipés de tête d'impression DX4. Il assure un acheminement régulier et contrôlé de l'encre entre le système d'alimentation et la tête d'impression.

Ce damper intègre un joint torique (O-ring) de forme améliorée qui renforce l'étanchéité à la jonction avec la tête DX4. Cette conception garantit un flux d'encre stable et continu, tout en protégeant la tête des particules et des variations de pression susceptibles de provoquer des impressions défectueuses.

Disponible sous différentes références OEM selon la marque de la machine, ce damper couvre une large gamme de traceurs Roland, Mimaki JV3 SP et Mutoh Valuejet équipés de tête DX4. Il remplace et améliore les anciennes références Roland 6085393700 et 7853903500.

Caractéristiques techniques

• Référence OEM Roland : 6085393800 (remplace 6085393700 et 7853903500)
• Référence OEM Mimaki : M006171
• Références OEM Mutoh : DG-41079 / DG-40999 / MY-48141
• Type de tête compatible : DX4
• Diamètre raccord : 3 mm (large)
• Joint : Joint torique (O-ring) à adhérence renforcée
• Résistance chimique : Compatible encres solvant et éco-solvant
• Fonction filtrante : Filtration des particules en suspension dans l'encre
• Réservoir intégré : Micro-réservoir tampon pour flux d'encre continu

Compatibilité et utilisation

• Roland SJ / SOLJET : SJ-540, SJ-640, SJ-645ex, SJ-740, SJ-745ex, SJ-1000, SJ-1045ex
• Roland SC / SOLJET : SC-540, SC-545ex
• Roland SP / SOLJET : SP-300, SP-300i, SP-300v, SP-540i, SP-540v
• Roland FJ / SOLJET : FJ-400, FJ-500, FJ-540, FJ-600, FJ-740
• Roland AJ / SOLJET : AJ-740, AJ-1000
• Roland XJ / SOLJET : XJ-540, XJ-640, XJ-740
• Roland XC / VersaCAMM : XC-540, XC-540MT, XC-540W
• Roland VP / VersaCAMM : VP-300, VP-300i, VP-540, VP-540i
• Roland RS / VersaCAMM : RS-540, RS-640
• Roland VS / VersaCAMM : VS-540
• Roland CJ / FP / LEC / LEF / LEJ : CJ-540, FP-740, LEC-300, LEC-300a, LEC-330, LEC-540, LEF-12, LEF-12i, LEF-20, LEF-200, LEF2-300, LEJ-640, LEJ-640FT
• Mimaki JV3 SP : JV3-75SP II, JV3-130SP II, JV3-160SP, JV3-250SP (réf. M006171)
• Mutoh Valuejet : Valuejet 1604, Valuejet 1604W (réf. DG-41079 / DG-40999 / MY-48141)

Fonction

• Régule la pression d'encre entre le système d'alimentation et la tête d'impression DX4
• Filtre les micro-particules en suspension dans l'encre avant leur arrivée à la tête
• Assure un flux d'encre continu et homogène grâce au micro-réservoir tampon intégré
• Protège la tête d'impression contre les à-coups de pression et les contaminations
• Garantit l'étanchéité à la jonction tête/circuit d'encre via le joint torique amélioré

Symptômes possibles en cas d'usure

• Bavures, traînées ou irrégularités d'impression sur les tirages
• Buses manquantes ou obstruées de façon récurrente malgré les nettoyages
• Fuites d'encre au niveau de la connexion tête d'impression
• Variations de densité couleur en cours d'impression
• Messages d'erreur liés à la pression ou au circuit d'alimentation en encre

Le remplacement du damper en cas d'usure permet de restaurer la fiabilité du circuit d'encre et d'éviter les dégâts sur la tête d'impression DX4, dont le coût de remplacement est bien supérieur.
