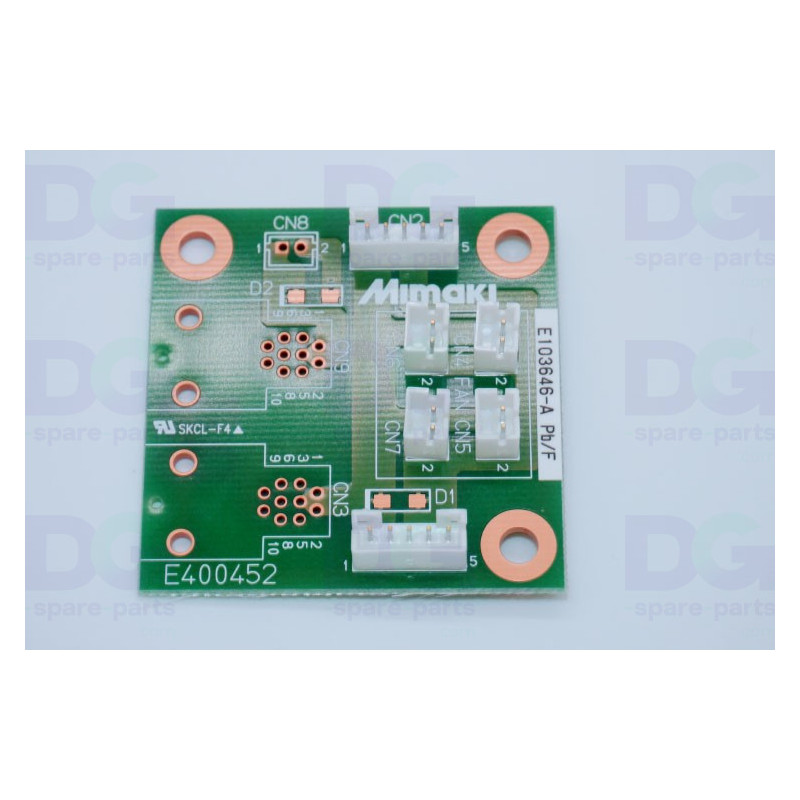

DRYING FAN FORK PCB ASSY- E103646

Carte du ventilateur de séchage (Drying Fan Fork PCB Assy) — E103646

La carte du ventilateur de séchage (Drying Fan Fork PCB Assy, E103646) équipe les imprimantes Mimaki. Elle pilote le ventilateur de séchage de l’encre et gère l’alimentation et le contrôle de ce sous-système.

Sa désignation constructeur est « Drying fan fork PCB assy. » : la nomenclature Mimaki « Inkjet Printer JV5-130S/160S Mechanical Drawing » (D500308) la répertorie sous la même référence pour la JV5-130S et la JV5-160S, dans le sous-ensemble des ventilateurs de séchage « DRY FAN ASSY. ». Sa compatibilité avec la Mimaki JV33 est confirmée par deux distributeurs indépendants.

Caractéristiques techniques

• Référence OEM : E103646
• Fabricant : Mimaki
• Type de pièce : Carte de ventilateur de séchage (fan PCB)
• Désignation constructeur : « Drying fan fork PCB assy. »
• Emplacement : Sous-ensemble des ventilateurs de séchage « DRY FAN ASSY. » (repère 13 de la nomenclature JV5-130S/160S)
• Document constructeur : « Inkjet Printer JV5-130S/160S Mechanical Drawing » D500308, planche « DRY FAN ASSY. »
• Livraison : Prête à l’installation

Compatibilité et utilisation

• Mimaki JV5-130S
• Mimaki JV5-160S
• Mimaki JV33
• La carte appartient au même sous-ensemble que les ventilateurs « Drying fan 1 assy. » (E102451) et « Drying fan 2 assy. » (E103784) et que le câble « Drying fan fork cable » (E102457) : contrôler ces ventilateurs et ce câble avant de conclure à une défaillance de la carte.

Fonction

• Carte de dérivation (« fork ») du circuit des ventilateurs de séchage 1 et 2, d'après sa place dans la nomenclature Mimaki JV5-130S/160S (rôle exact non décrit par le constructeur)
• Pilote le ventilateur de séchage de l’encre
• Gère l’alimentation et le contrôle du sous-système de séchage
• Assure la liaison avec la carte de commande

Symptômes possibles en cas d’usure

• Séchage insuffisant de l’encre
• Ventilateur non piloté
• Erreurs électroniques
• Qualité d’impression dégradée

Le remplacement de cette pièce rétablit le bon fonctionnement de la machine.

Pièces associées

• E102457 — « Drying fan fork cable » : câble de la carte, même sous-ensemble « DRY FAN ASSY. »
• E102451 — « Drying fan 1 assy. » : ventilateur de séchage 1 du même sous-ensemble
• E103784 — « Drying fan 2 assy. » : ventilateur de séchage 2 du même sous-ensemble
• E104513 — « Drying cable assy. » : câble de séchage du même sous-ensemble
• M007140 — « Drying fan assy. 160 » : ensemble complet des ventilateurs de séchage de la JV5-160S, dont fait partie la carte
• M007141 — « Drying fan assy. 130 » : ensemble complet des ventilateurs de séchage de la JV5-130S, dont fait partie la carte
