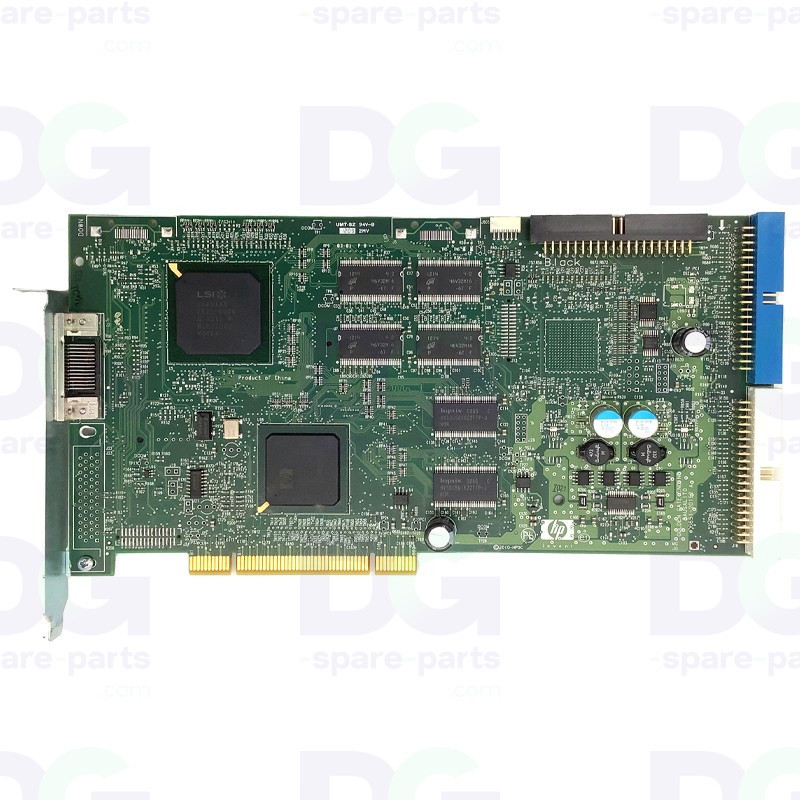

CH955-67021 - Engine PCA-Sausalito 42 and 6 Sausalito PCI PCA

Carte moteur Sausalito (Engine PCA-Sausalito) HP — CH955-67021

La carte moteur (Engine PCA-Sausalito 42 and 6 Sausalito PCI PCA, CH955-67021) équipe les imprimantes HP grand format. Elle gère l’électronique du moteur d’impression et fait l’interface avec la carte principale.

Sa désignation constructeur complète est « Engine PCA-Sausalito 42 and 60 » (« Sausalito PCI PCA ») : carte PCI enfichée sur la carte principale (« Main PCA ») dans le module électronique, commune aux modèles 42" et 60". D'après la nomenclature HP, elle est « responsable de tous les processus exécutés en temps réel » et constitue le contrôleur ultime des systèmes électromécaniques : chemin substrat (rouleau d'entraînement, moteurs de broche, OMAS), chariot et moteur d'axe de balayage, chauffages de séchage et de fixation, nettoyage des têtes et station de service.

Caractéristiques techniques

• Référence OEM : CH955-67021
• Fabricant : HP
• Type de pièce : Carte moteur / engine (engine board Sausalito)
• Désignation constructeur : « Engine PCA-Sausalito 42 and 60 » (« Sausalito PCI PCA »)
• Format : Carte PCI enfichée sur la « Main PCA », commune 42" et 60"
• Emplacement : Module électronique (« Electronics Module ») ; le trailing cable et le câble PrintMech y aboutissent
• Sous-composant : ASIC « Impact » (bus I2C « impact », erreur 01.0:03)
• Machines (codes HP) : DesignJet L25500 42" CH955A et 60" CH956A / CQ162A ; L26500 / Latex 260 CQ869A (CR030A Japon) ; L26100 / Latex 210 C9F27A
• Nota : Les références équivalentes CH956-80017 et CH956-60017 sont reprises de nos données ; aucune source ne les rattache à la Sausalito. Dans la nomenclature HP de la L25500 60" (CH956A), la référence voisine CH956-67021 désigne le capteur infrarouge de séchage 60" et Q6651-80017 un capteur couleur : références voisines, pas des équivalents. À vérifier avec votre référence de machine avant commande.
• Livraison : Expédiée prête à l’installation

Compatibilité et utilisation

• HP Designjet L25500
• HP Designjet L26100
• HP Designjet L26500
• HP Latex 2xx
• Sur erreur 01.1:10, vérifier d'abord le câble entre la « PrintMech PCA » et la Sausalito, puis remplacer la PrintMech avant la Sausalito ; sur 02.01:10, contrôler le trailing cable sur la « Carriage PCA », l'« Interconnect PCA » et la Sausalito ; si l'erreur 01.0:10 persiste après remplacement, la « Main PCA » est en cause.

Fonction

• Contrôleur temps réel de l'imprimante : pilote le chemin substrat (rouleau d'entraînement, moteurs de broche, OMAS), le chariot et l'axe de balayage, les chauffages de séchage et de fixation, le nettoyage des têtes et la station de service (nomenclature HP)
• Carte PCI de la « Main PCA », reliée à la « PrintMech PCA », à l'« Interconnect PCA » et au trailing cable
• Assure le contrôle électronique d’un sous-système
• Transmet les signaux à la carte principale
• Sert d’interface entre le firmware et le matériel

Symptômes possibles en cas d’usure

• System error 01.0:10 « Problem with the Sausalito PCA. The Sausalito PCI PCA has failed »
• System error 01.0:03 « Error impact I2C channel »
• System error 01.1:10 « PrintMech PCA has failed to respond » (câble PrintMech ↔ Sausalito, PrintMech puis Sausalito)
• System error 02.01:10 « Carriage PCA has failed to respond » (trailing cable, Carriage PCA, Sausalito, Interconnect)
• Sous-système non piloté
• Erreurs électroniques
• Pertes de communication interne
• Comportements erratiques ou arrêts machine

Le remplacement de cette pièce rétablit le bon fonctionnement de la machine.

Références équivalentes : CH956-80017 · CH956-60017

Pièces associées

• CH955-67009 — « Interconnect PCA », reliée à la Sausalito et à la « Carriage PCA » par le trailing cable
• CH955-67030 — « PrintMech PCA » (CQ869-67013 sur L26500 / L26100), câblée à la Sausalito
• CQ869-67043 — « Main PCA » (Q6651-60282 sur L25500) sur laquelle la Sausalito s'enfiche
