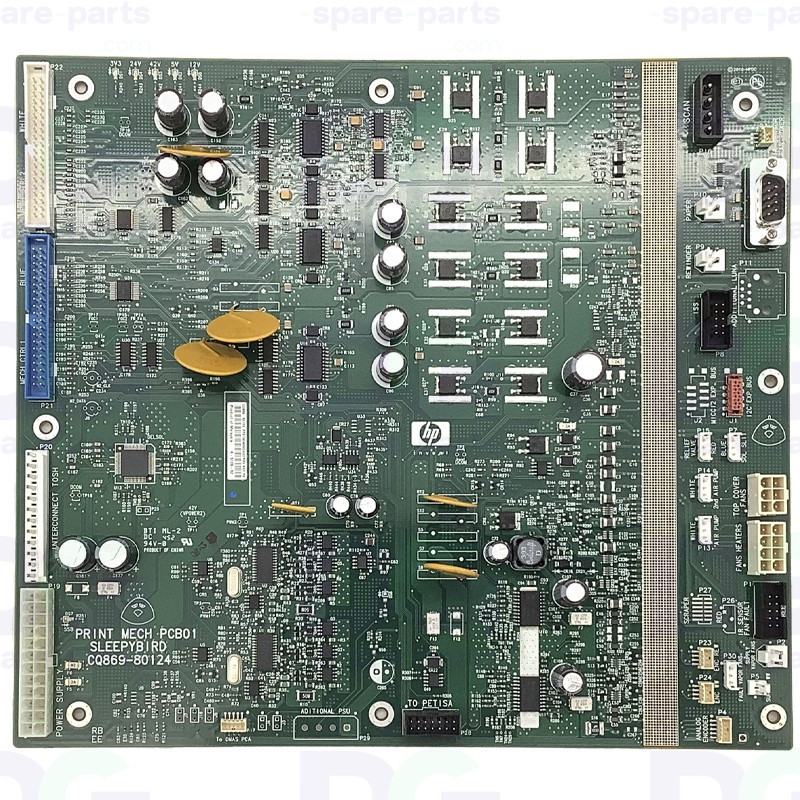

CQ869-67013 - Print Mechanism PCA Board PCB01 L26500

Carte du mécanisme d’impression (Print Mechanism PCA PCB01) HP L26500 — CQ869-67013

La carte du mécanisme d’impression (Print Mechanism PCA Board PCB01 L26500, CQ869-67013) équipe les HP Latex L26500. Elle gère l’électronique du mécanisme d’impression et fait l’interface avec la carte principale.

Sa désignation HP est « Print mechanism PCA board » (« PrintMech PCA »). Elle figure dans les listes de pièces HP des DesignJet L26100 (C9F27A, HP Latex 210) et L26500 (CQ869A, HP Latex 260), y compris la version Japon (CR030A), au sein du module électronique. D'après la nomenclature HP, elle pilote principalement les moteurs et les ventilateurs de la machine ; l'aide au diagnostic HP l'identifie au code d'erreur système 01.1:10.

Caractéristiques techniques

• Référence OEM : CQ869-67013
• Fabricant : HP
• Type de pièce : Carte du mécanisme d’impression (print mechanism board)
• Désignation constructeur : « Print mechanism PCA board » (« PrintMech PCA »)
• Emplacement : Module électronique (bloc « Electronics Module » de la nomenclature HP)
• Code d'erreur associé : « 01.1:10 » (PrintMech PCA ne répond pas)
• Nota : Les références équivalentes CQ869-80124 et CQ869-60124 indiquées ci-dessus n'apparaissent pas dans les listes de pièces HP des L26100 / L26500 (seule la CQ869-67013 y figure) ; la CQ869-60124 correspond au numéro de fabrication (-60xxx) relevé sur certaines cartes, la CQ869-80124 n'a pas pu être confirmée. Elles sont conservées à titre indicatif : la référence de commande HP reste CQ869-67013.
• Livraison : Expédiée prête à l’installation

Compatibilité et utilisation

• HP Designjet L26100
• HP Designjet L26500
• HP Latex 2xx
• Sur erreur « 01.1:10 », HP recommande dans l'ordre : redémarrage complet de la machine, contrôle des câbles entre la PrintMech PCA et l'Engine PCA « Sausalito » (CH955-67021), puis remplacement de la PrintMech PCA et, si l'erreur persiste, de la Sausalito.
• Sur erreurs « 15.08:00 » / « 15.09:00 » (ventilateurs de séchage) et « 16.08:00 » / « 16.09:00 » (ventilateurs de cuisson), contrôler d'abord les câbles des ventilateurs vers la PrintMech PCA : la carte n'est remplacée qu'en dernier recours, si aucun ventilateur ne tourne.

Fonction

• Pilote les moteurs de la machine : moteur de scan (chariot), moteur d'avance papier, moteur du ré-enrouleur (nomenclature HP)
• Pilote les ventilateurs supérieurs, de séchage (« dryer ») et de cuisson (« curing »), ainsi que le ventilateur et le capteur IR
• Commande les vannes d'encre et les pompes de pressurisation d'encre, ainsi que le « web-wipe »
• Dialogue en bus I2C avec l'ensemble de commande des chauffages « Heaters Control » (CH955-67052)
• Assure le contrôle électronique d’un sous-système
• Transmet les signaux à la carte principale
• Sert d’interface entre le firmware et le matériel

Symptômes possibles en cas d’usure

• Erreur système « 01.1:10 » : « Problem with the Printmech PCA » — la carte ne répond pas
• Erreurs « 15.08:00 » / « 15.09:00 » : ventilateurs de séchage non connectés ou en panne (câbles vers la PrintMech, puis carte)
• Erreurs « 16.08:00 » / « 16.09:00 » : ventilateurs de cuisson non connectés ou en panne (même diagnostic)
• Erreurs « 14.07:00 » (liaison I2C avec le Heaters Control inopérante) et « 14.08:00 » (pas de tension AC dans le dryer) : la PrintMech PCA fait partie des pièces à remplacer après le Heaters Control
• Erreurs « 44.4:03 » / « 45.4:03 » : surchauffe du driver de broche avant / arrière — câbles et moteur de broche d'abord, PrintMech PCA ensuite
• Erreur « 14.15:00 » : panne générique du Heaters Control — cascade de remplacement HP : Heaters Control, Sausalito, PrintMech, Main PCA
• Sous-système non piloté
• Erreurs électroniques
• Pertes de communication interne
• Comportements erratiques ou arrêts machine

Le remplacement de cette pièce rétablit le bon fonctionnement de la machine.

Références équivalentes : CQ869-80124 · CQ869-60124

Pièces associées

• CH955-67021 — Engine PCA « Sausalito » : contrôleur temps réel relié à la PrintMech PCA ; à remplacer en second si l'erreur 01.1:10 persiste
• CH955-67009 — Interconnect PCA : pilote plusieurs moteurs et sert de carte de connexion pour une partie des fonctions de la PrintMech (nomenclature HP)
• CH955-67052 — Heaters Control Assembly (« Petisa ») : commande des chauffages, reliée à la PrintMech par bus I2C
• CQ869-67043 — Main PCA (formatter) : autre carte du module électronique
• CH955-67030 — PrintMech PCA de la génération précédente HP DesignJet L25500 (nomenclature HP) ; interchangeabilité avec la CQ869-67013 non établie
