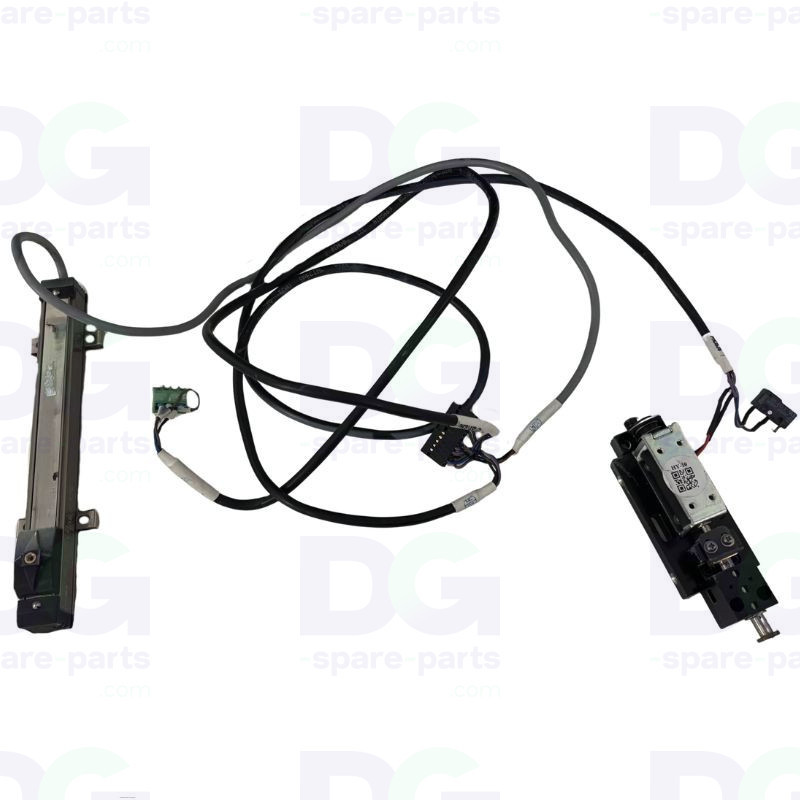

2011050079 - Ensemble capteur de hauteur / gap chariot (Height Sensor) HandTop

Height sensor components – Ensemble capteur de hauteur / gap

L'ensemble capteur de hauteur / détection de gap du chariot (Height sensor components, réf. OEM 2011050079, ancienne réf. SS32248C) mesure la position en hauteur de la tête d'impression au-dessus du média sur les imprimantes UV grand format HandTop.

Cette pièce assure un rôle technique critique dans le fonctionnement de la machine. Son remplacement permet de restaurer les performances d'origine de l'équipement.

Caractéristiques techniques

• Référence OEM : 2011050079 — 2011050079 (ancienne SS32248C)
• Fabricant : HandTop
• Type de pièce : Ensemble capteur de hauteur / gap (capteur linéaire + micro-switch + faisceau)
• Ancienne référence : SS32248C
• Composants : capteur linéaire de déplacement + micro-switch Omron SS-5GL2 + faisceau (vers PHCB)
• Micro-switch : Omron SS-5GL2 (5 A 125 VAC / 3 A 250 VAC)
• Raccordement : faisceau vers la carte de contrôle de tête (PHCB)
• À savoir : HandTop HT2512 / HT2512E / HT2518 / HT3116 / HT3020 (imprimantes UV grand format)
• Livraison : ensemble complet, prêt à l'installation

Compatibilité et utilisation

• HandTop HT2512
• HandTop HT2512E
• HandTop HT2518
• HandTop HT3020
• HandTop HT3116

Fonction

• Mesure de la hauteur / du gap entre la tête d'impression et le média
• Détection de fin de course / contact par micro-switch (Omron SS-5GL2)
• Transmission du signal à la carte de contrôle de tête (PHCB) pour régler le gap d'impression
• Protection de la tête contre les collisions avec le média

Symptômes possibles en cas d’usure

• Erreurs de hauteur / gap signalées par la machine
• Collision de la tête avec le média (détection de hauteur défaillante)
• Réglage de gap incorrect, qualité d'impression dégradée
• Axe de hauteur / chariot qui ne s'initialise pas

• Erreurs de hauteur / gap signalées par la machine• Collision de la tête avec le média (détection de hauteur défaillante)• Réglage de gap incorrect, qualité d'impression dégradée• Axe de hauteur / chariot qui ne s'initialise pas
