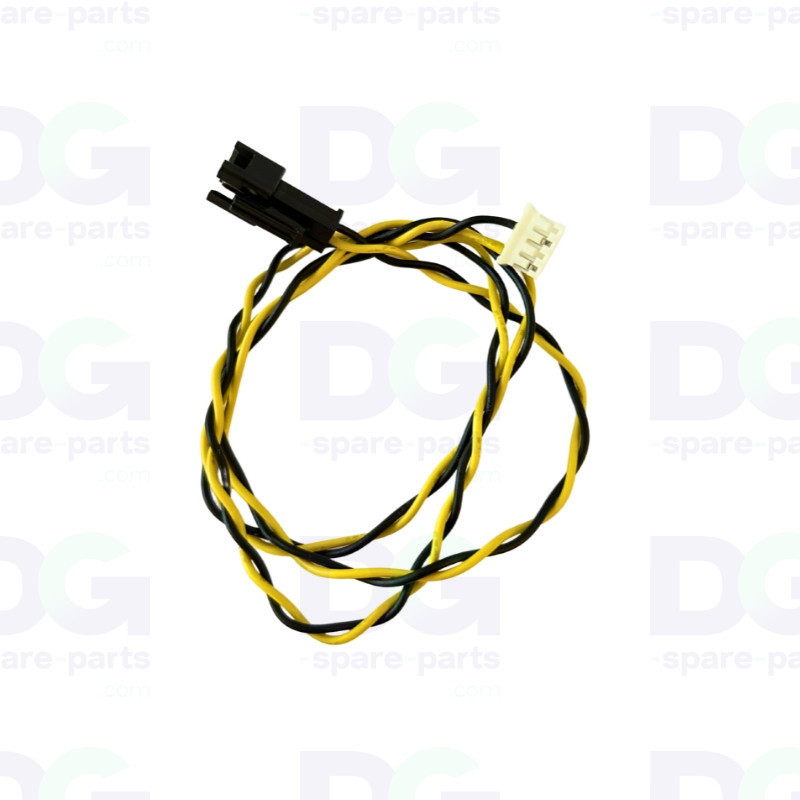

E109827 - CART Power Cable Assy

CART Power Cable Assy – Mimaki UCJV300 / UCJV150 – E109827

Le câble d'alimentation CART (CART Power Cable Assy, référence OEM Mimaki E109827) est le faisceau qui alimente électriquement la carte CART IO PCB, située à l'avant du système d'encre en bouteille (bottle supply) de l'imprimante.

Il relie la distribution d'alimentation continue de la machine au connecteur CN1 (4 broches, entrée « For power supply ») de la carte et achemine la tension +36 V DC nécessaire au pilotage des électrovannes d'encre et à l'affichage des LED d'état par slot. Cette liaison dédiée garantit une alimentation stable de l'électronique de gestion des bouteilles d'encre.

Fourni en tant qu'ensemble complet (Assy) avec sa jonction intermédiaire SM 2 points, il est prêt au branchement et conforme au câblage d'origine Mimaki (OEM).

Caractéristiques techniques

• Référence OEM : E109827
• Fabricant : Mimaki
• Type de pièce : Faisceau d'alimentation assemblé (Assy)
• Connecteur carte : CN1 – 4 broches (entrée alimentation)
• Jonction intermédiaire : SM 2 points (câble 2 conducteurs)
• Tension véhiculée : +36 V DC
• Carte alimentée : CART IO PCB Assy (E107936)
• Zone concernée : Système d'alimentation d'encre en bouteille (Bottle Supply)
• Livraison : Faisceau complet, prêt à l'installation
• Type de pièce : Pièce d'origine Mimaki (OEM)

Compatibilité et utilisation

• Mimaki UCJV300
• Mimaki UCJV150
• Alimente la carte CART IO PCB (E107936) du circuit d'encre en bouteille

Fonction

• Achemine l'alimentation +36 V DC vers la carte CART IO PCB
• Alimente l'électronique de commande des électrovannes d'encre
• Maintient l'affichage des LED d'état par slot d'encre
• Relie la distribution d'alimentation de la machine au connecteur CN1 de la carte
• Assure la continuité électrique protégée par les fusibles embarqués de la carte (F2/F3, 2 A)

Symptômes possibles en cas d'usure

• Carte CART IO PCB non alimentée : aucune LED d'état allumée
• Électrovannes d'encre inopérantes ou alimentation d'encre défaillante
• Erreurs de détection ou de gestion des bouteilles d'encre
• Coupures intermittentes dues à un faux contact au niveau du connecteur SM ou CN1
• Absence de +36 V DC : témoins D31/D32 éteints sur la carte

Le remplacement du câble d'alimentation CART rétablit une alimentation fiable de la carte CART IO PCB et le bon fonctionnement du circuit d'encre en bouteille.
