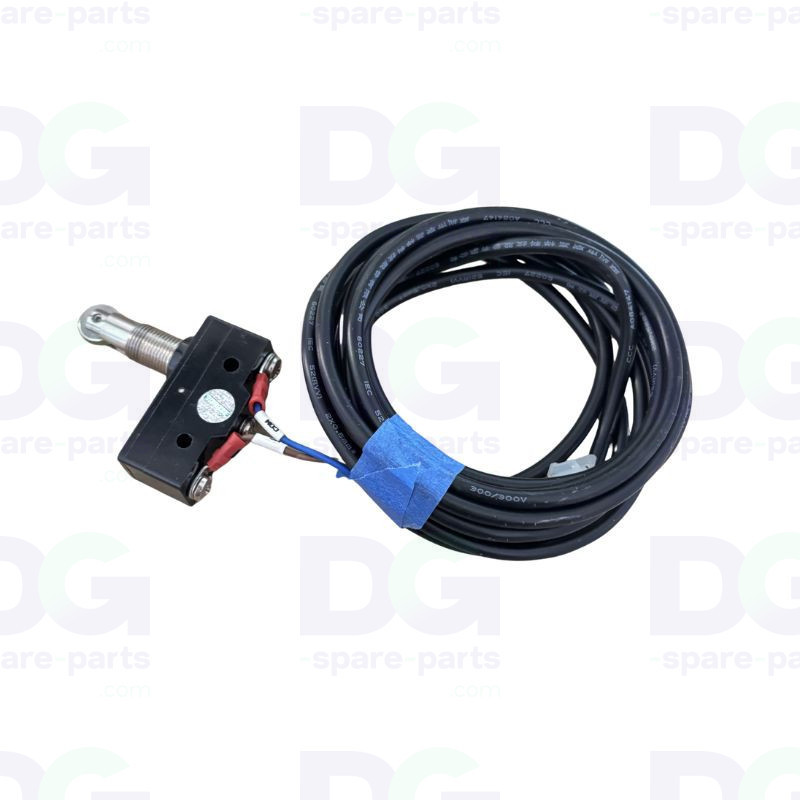

Micro-switch à galet TM-1308 pré-câblé – HandTop HT2512 – 1210100010

Ce micro-switch (interrupteur de position) à galet (réf. OEM 1210100010, ancienne référence 1.5.010100001007) assure une détection de position / fin de course sur l'imprimante UV grand format HandTop HT2512.

Composant TMAZTZ TM-1308 : poussoir à galet parallèle (action momentanée), corps 50 × 30 × 18 mm, contacts 1 NO + 1 NC + commun, calibre 15 A, AC-15 250 V (conforme CEI/EN 60947-5-1). Il est livré pré-câblé : long câble équipé d'un connecteur débrochable, raccordé sur le contact NC (normalement fermé).

Fourni câblé et prêt à brancher, il se remplace directement. Composant de marque TMAZTZ.

Caractéristiques techniques

• Référence OEM : 1210100010
• Ancienne référence : 1.5.010100001007
• Fabricant du composant : TMAZTZ – modèle TM-1308
• Type : micro-switch (interrupteur de position) basique à galet
• Actionneur : poussoir à galet parallèle (action momentanée)
• Contacts : 1 NO + 1 NC + commun (inverseur)
• Câblage fourni : sur le contact NC (normalement fermé)
• Calibre : 15 A ; AC-15 : 250 V / 1,5 A ; DC-13 : 250 V / 0,3 A
• Dimensions du corps : 50 × 30 × 18 mm
• Raccordement : pré-câblé (câble + connecteur débrochable)
• Normes : CEI/EN 60947-5-1 ; certifications CCC, CE ; RoHS
• Livraison : micro-switch câblé, prêt à brancher

Compatibilité et utilisation

• HandTop HT2512 (imprimante UV grand format)
• Détection de position / fin de course
• Référence d'origine HandTop : 1210100010 / 1.5.010100001007

Fonction

• Détecter une position ou une fin de course par appui du galet
• Ouvrir le contact NC lorsque le galet est actionné
• Transmettre l'information de position à la commande de la machine
• Fiabiliser la détection (câblage repéré, connecteur débrochable)

Symptômes possibles en cas d'usure

• Position ou fin de course non détectée (la machine ne s'arrête pas au bon endroit)
• Contact qui ne commute plus (galet grippé, ressort fatigué)
• Faux contacts, fil cassé ou connecteur encrassé
• Détection intermittente, erreurs de position

Remplacer un micro-switch défaillant rétablit la détection de position de la HandTop HT2512 et fiabilise les mouvements de la machine.
