3010122067 - Placa de circuito impreso de control del sistema 2AX

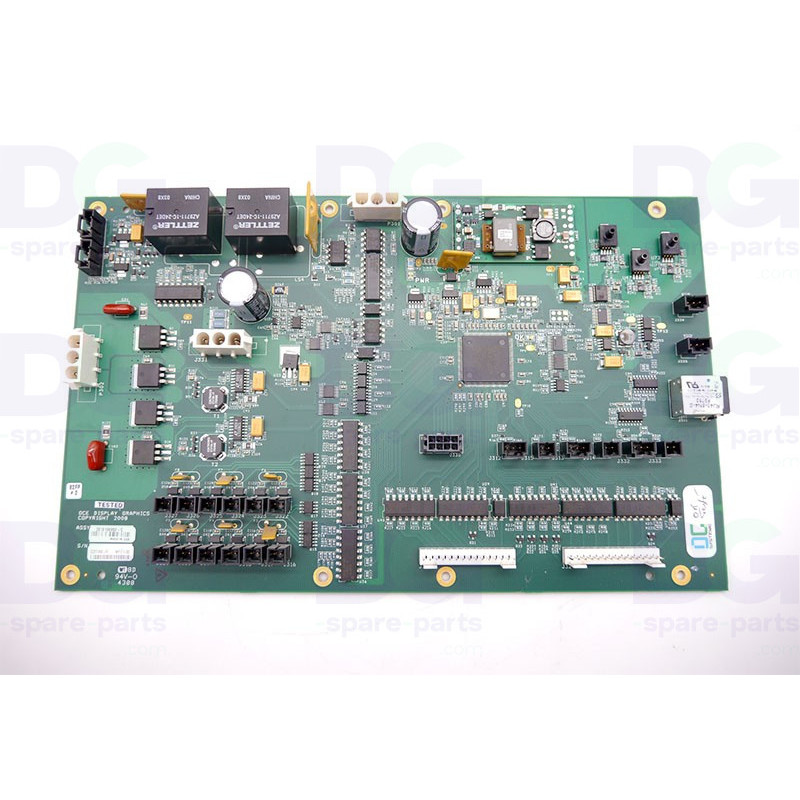

Placa de control del sistema de 2 ejes (2AX) – Canon Océ Arizona – 3010122067

La tarjeta de control del sistema 3010122067 (PCB System Control 2AX) es el órgano de mando que controla y sincroniza los dos ejes de desplazamiento de las Canon Océ Arizona 3xx y 5xx.

Centraliza las señales que se intercambian entre la electrónica principal de la máquina y las etapas de potencia de los motores de los ejes: consignas de posición, señales de retroalimentación de los codificadores, sistemas de seguridad y secuenciación de los movimientos. Esta centralización garantiza una sincronización estricta de los dos ejes, condición imprescindible para un posicionamiento repetible del cabezal de una pasada a otra.

La pieza se suministra como tarjeta suelta (sin mazo de cables ni soporte), lista para su instalación como sustitución directa de la tarjeta original. Sustituye a cinco referencias anteriores de Océ: 3010111642, 3010120944, 3010106992, 3010108889 y 3010108388.

Características técnicas

• Referencia OEM: 3010122067
• Referencias sustituidas: 3010111642, 3010120944, 3010106992, 3010108889, 3010108388
• Fabricante: Canon Océ
• Tipo de pieza: tarjeta electrónica de control del sistema, versión de 2 ejes (System Control 2AX)
• Área afectada: electrónica de control — armario del sistema
• Variante: versión de 2 ejes (2AX) — no debe confundirse con las versiones de 3 ejes (3AX) ni con las de 48 V, que equipan otras series de Arizona
• Entrega: solo la tarjeta, lista para su instalación
• Aplicación: impresoras UV planas (flatbed) de gran formato

Compatibilidad y uso

• Canon Océ Arizona 300 GT
• Canon Océ Arizona 318 GL
• Canon Océ Arizona 350 GT / 350 XT
• Canon Océ Arizona 360 GT / 360 XT
• Canon Océ Arizona 365 GT / 365 XT
• Canon Océ Arizona 550 GT / 550 XT

Dado que los modelos Arizona han sufrido varias actualizaciones electrónicas, comprueba la referencia que figura en la tarjeta antes de realizar el pedido. En caso de duda, ponte en contacto con nosotros: confirmaremos la variante contigo.

Función

• Controla y sincroniza el control de los dos ejes de desplazamiento de la máquina
• Centraliza las señales de control entre la electrónica principal y los motores de los ejes
• Procesa las señales de retroalimentación de los codificadores y cierra el bucle de control de posición
• Transmite las cadenas de seguridad y las autorizaciones de movimiento del sistema
• Secuencia las fases de inicialización y de establecimiento del origen de los ejes

Posibles síntomas en caso de desgaste

• Ejes mal sincronizados, movimientos entrecortados o fuera de secuencia
• Errores de movimiento y fallos de los ejes notificados por el controlador
• Desviaciones en la impresión, bandas y errores de registro entre pasadas
• Fallo en la búsqueda del origen al arrancar
• Paradas inesperadas de la máquina durante la producción

La sustitución de esta tarjeta restablece la sincronización de los ejes y la fiabilidad del posicionamiento, y permite que la máquina vuelva a la producción sin necesidad de intervenir en el resto de la electrónica.

♻️ DG Spare Parts: especialista europeo en recambios para impresoras y trazadores de gran formato.
