59313-0028 - Conjunto de husillo de bolas (Rev. 2)

CONJUNTO DE HUSILLO DE BOLAS (REV. 2)

El conjunto de husillo de bolas (Rev. 2), con referencia 59313-0028, es el husillo de bolas que eleva y baja la base portacabezales (eje Z) de las impresoras UV de gran formato Agfa Anapurna. Transforma la rotación del motor de elevación en un desplazamiento vertical preciso de la placa que soporta los cabezales de impresión.

Este conjunto fija la altura de los cabezales por encima del soporte, lo que garantiza la uniformidad de la distancia de impresión. Su sustitución devuelve al carro un movimiento de elevación fluido, sin holgura, y una altura estable de los cabezales.

Función del componente

• Elevación motorizada de la base portacabezales en el eje
Z• Transformación de la rotación del motor paso a paso en traslación
vertical• Mantenimiento preciso y repetible de la altura de los cabezales sobre el soporte•
Montaje con brida de 4 orificios; funciona con los dos rieles de guía lineal del eje Z

Referencias

Referencia OEM: 59313-0028
Referencia completa del fabricante: D2+59313-0028

Compatibilidad con máquinas

• Agfa Anapurna
M2500• Agfa Anapurna
M3200• Agfa Anapurna
M2050i• Agfa Anapurna
M2500i• Agfa Anapurna
M3200i• Agfa Anapurna
RTR3200i• Agfa Anapurna H2050i
LED• Agfa Anapurna H2500i
LED• Agfa Anapurna H3200i
LED• Agfa Anapurna RTR3200i LED

Información técnica importante

• Tipo: conjunto de husillo de bolas de elevación, eje
Z• Referencia OEM: 59313-0028 (D2+59313-0028)
• Revisión: Rev. 2, montaje con brida de 4

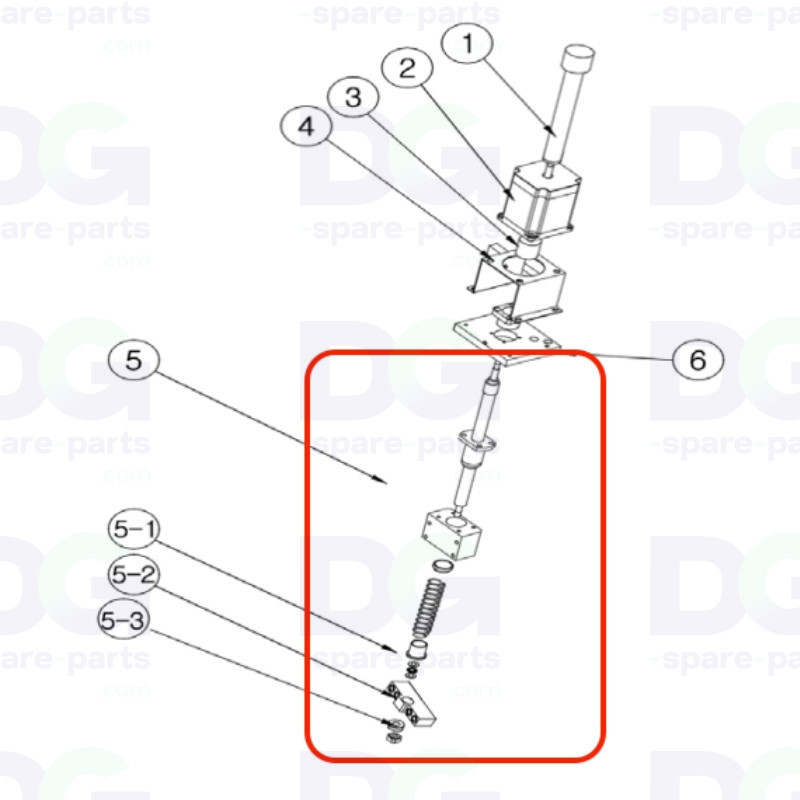

orificios• Composición del conjunto: husillo de bolas, bloque inferior 7170101-0284, tope de bolas 7310301-0001, rodamiento F606ZZ
7310101-0001• Cantidad por máquina: 1

Posibles síntomas en caso de avería

• Altura de los cabezales inestable o distancia de impresión
irregular• Ruido, chirridos o sacudidas durante la elevación de la base de los cabezales•
Error de posicionamiento o bloqueo del eje Z•
Holgura vertical en la placa portacabezales, riesgo de contacto entre los cabezales y el soporte

♻️ DG Spare Parts – Referencia europea en recambios y consumibles para equipos de impresión de gran formato.
