59313-0028 – Kugelumlaufspindel-Baugruppe (Rev. 2)

KUGELGEWINDETRIEB-BAUGRUPPE (REV.2)

Die Kugelumlaufspindel-Baugruppe (Rev. 2) mit der Artikelnummer 59313-0028 ist die Kugelumlaufspindel, die die Druckkopfhalterung (Z-Achse) der Agfa Anapurna Großformat-UV-Drucker anhebt und absenkt. Sie wandelt die Drehbewegung des Hubmotors in eine präzise vertikale Bewegung der Platte um, auf der die Druckköpfe montiert sind.

Diese Baugruppe legt die Höhe der Druckköpfe über dem Träger fest und gewährleistet somit die Gleichmäßigkeit des Druckabstands. Durch ihren Austausch erhält der Schlitten wieder eine reibungslose, spielfreie Hubbewegung und eine stabile Druckkopfhöhe.

Funktion der Komponente

• Motorisiertes Anheben der Druckkopfhalterung auf der
Z-Achse• Umwandlung der Drehung des Schrittmotors in eine
vertikale Verschiebung• Präzise und wiederholgenaue Einhaltung der Höhe der Druckköpfe über dem Träger•
4-Loch-Flanschbefestigung, funktioniert mit beiden Linearführungsschienen der Z-Achse

Artikelnummern

OEM-Artikelnummer: 59313-0028
Vollständige Hersteller-Artikelnummer: D2+59313-0028

Maschinenkompatibilität

• Agfa Anapurna
M2500• Agfa Anapurna
M3200• Agfa Anapurna
M2050i• Agfa Anapurna
M2500i• Agfa Anapurna
M3200i• Agfa Anapurna
RTR3200i• Agfa Anapurna H2050i
LED• Agfa Anapurna H2500i
LED• Agfa Anapurna H3200i
LED• Agfa Anapurna RTR3200i LED

Wichtige technische Informationen

• Typ: Kugelumlaufspindel-Hubbaugruppe, Z-Achse•
OEM-Teilenummer: 59313-0028 (D2+59313-0028)
• Revision: Rev. 2,

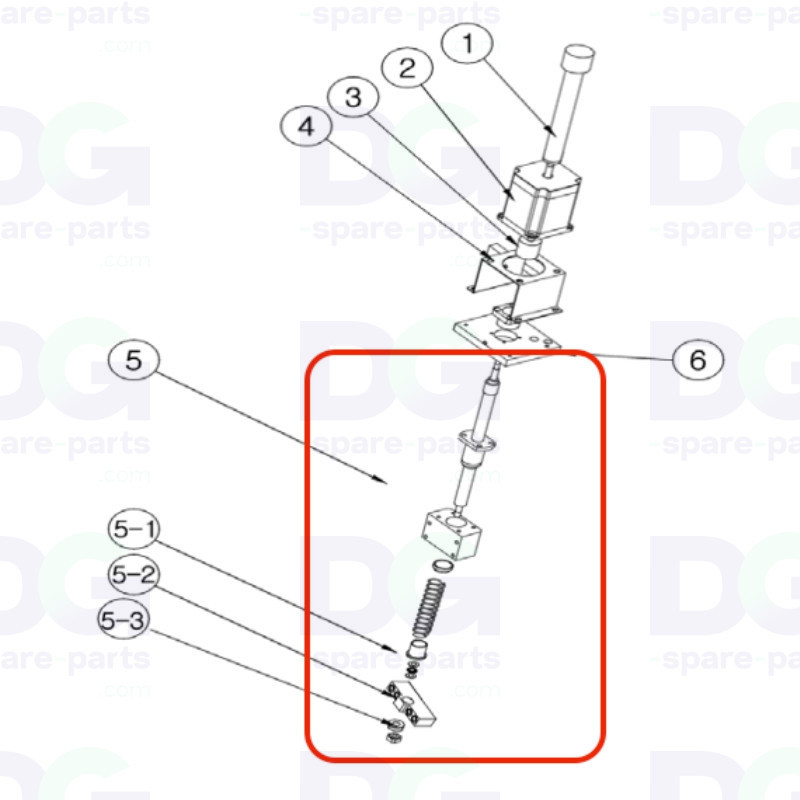

4-Loch-Flanschbefestigung• Zusammensetzung der Baugruppe: Kugelumlaufspindel, unterer Block 7170101-0284, Kugellageranschlag 7310301-0001, Lager F606ZZ
7310101-0001• Anzahl pro Maschine: 1

Mögliche Symptome bei einem Ausfall

• Instabile Druckkopfhöhe oder
unregelmäßiger Druckabstand• Geräusche, Quietschen oder Ruckeln beim Anheben der Druckkopfhalterung•
Positionierungsfehler oder Blockierung der Z-Achse•
Vertikales Spiel an der Druckkopfplatte, Gefahr eines Kontakts zwischen Druckköpfen und Halterung
