VJ-626UF-B-69 - Acoplamiento flexible

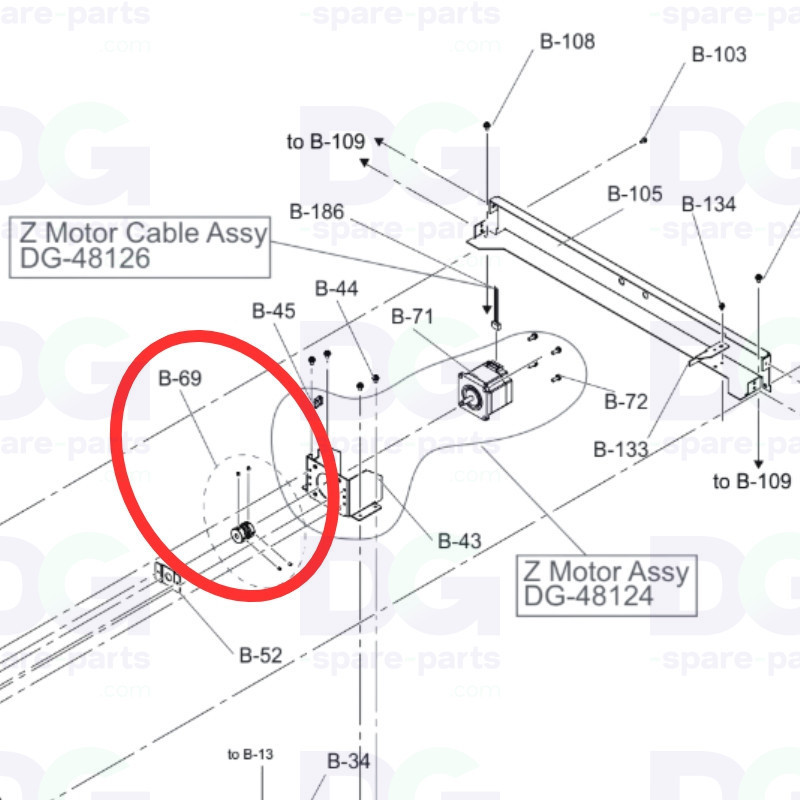

Acoplamiento flexible del eje Z (B-69) – Mutoh ValueJet 626UF

El acoplamiento flexible, referencia B-69, es un elemento de transmisión del eje Z (elevación de la mesa) de la impresora UV de mesa plana Mutoh ValueJet 626UF. Va montado en el Z Motor Assy DG-48124.

Este tipo de acoplamiento transmite el par del motor compensando pequeñas desalineaciones (angulares, paralelas, axiales) entre el eje del motor y el husillo. Absorbe además las vibraciones y las sacudidas del arranque y de la parada.

Es una pieza original Mutoh (OEM), integrada en el Z Motor Assy DG-48124 y no catalogada por separado por el fabricante. DG Spare Parts la suministra individualmente como pieza de recambio.

Especificaciones técnicas

• Referencia OEM: VJ-626UF-B-69
• Fabricante: Mutoh
• Tipo de pieza: Acoplamiento flexible (coupling / shaft coupling)
• Referencia DG Spare Parts: VJ-626UF-B-69 (referencia B-69)
• Conjunto de origen: Componente del Z Motor Assy Mutoh DG-48124
• Eje / zona afectada: Z – movimiento vertical de la mesa
• Motor asociado: Motor del eje Z (conjunto DG-48124)
• Función: Unión entre el eje del motor Z y el husillo de accionamiento
• Entrega: Pieza individual, lista para montar
• Aplicación: Impresora UV LED de mesa plana, sistema de elevación automática de la mesa
• Origen: Pieza original Mutoh (OEM)
• Envío: Se envía listo para instalar

Compatibilidad y uso

• Mutoh ValueJet 626UF (VJ-626UF)
• Componente del Z Motor Assy DG-48124 – accionamiento del eje Z (elevación automática de la mesa, impresión de objetos de hasta 150 mm de grosor)

Función

• Transmite el par del motor del eje Z al husillo de accionamiento
• Compensa las desalineaciones entre el eje del motor y el husillo
• Absorbe las vibraciones y las sacudidas en el arranque y la parada
• Asegura un movimiento vertical preciso y suave de la mesa

Signos de desgaste

• Holgura o movimiento a tirones en el recorrido vertical de la mesa
• Ruido anómalo (traqueteo, chirridos) en los movimientos del eje Z
• Altura de mesa imprecisa, distancia cabezal-soporte incorrecta
• Defectos de impresión (nitidez, bandas) por un ajuste inestable del eje Z
• Pérdida de paso o bloqueo del mecanismo de elevación si el acoplamiento se rompe

La sustitución del acoplamiento restablece un movimiento vertical preciso y silencioso de la mesa.
