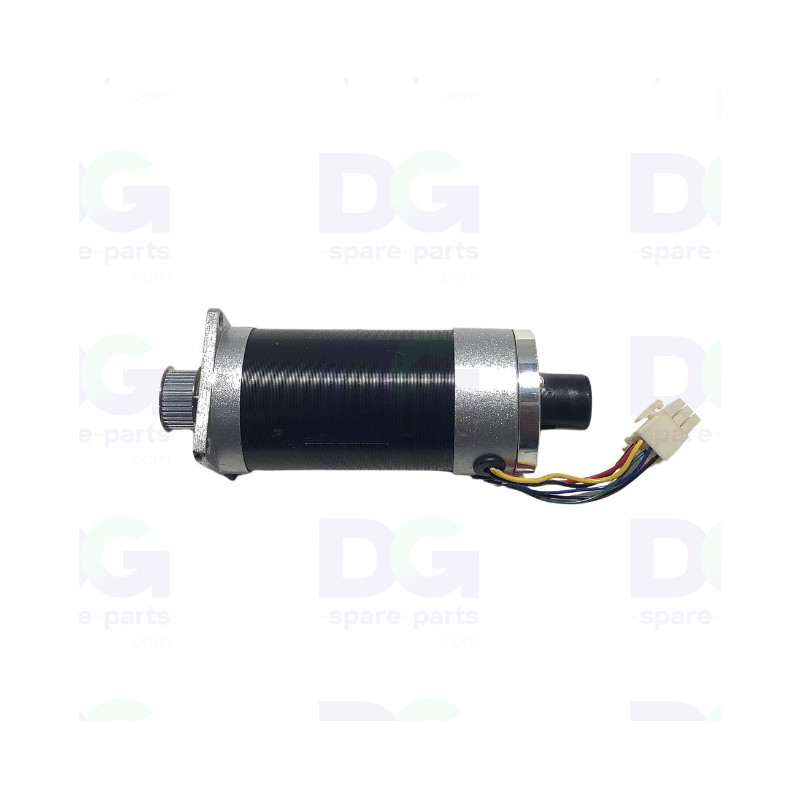

FL57BLS04-36V-4092BC1 - Motor sin escobillas con encoder - polea de 36 dientes

Motor de CC sin escobillas con encoder y polea de 36 dientes (Brushless Motor FL57BLS04) – FL57BLS04-36V-4092BC1

El FL57BLS04-36V-4092BC1 es un motor de CC sin escobillas (BLDC) en formato NEMA 23, fabricado por Changzhou Fulling Motor, utilizado en la impresora de gran formato Canon Colorado 1640 UVgel para accionar uno de los ejes rápidos de la máquina. Se suministra en su configuración original, con el encoder óptico incremental PWB ME22-300-6.350-2LF montado en la parte trasera (300 pulsos por vuelta, eje hueco de Ø6,35 mm) y una polea de acero de 36 dientes (Ø26 mm, 12 mm de ancho) ya montada en el eje de salida. Se suministra como conjunto completo, comprobado en taller y listo para instalar, sin necesidad de remontar la polea ni de sincronizar el encoder.

Especificaciones técnicas

• Referencia OEM: FL57BLS04-36V-4092BC1
• Fabricante: Canon
• Tipo de pieza: Motor de CC sin escobillas (BLDC) con encoder y polea
• Fabricante del motor: Changzhou Fulling Motor (serie FL57BL(S))
• Formato: NEMA 23, Ø57 mm, BLDC trifásico
• Tensión: 36 VDC
• Velocidad nominal: 4000 rpm
• Polea montada: 36 dientes, Ø26 mm, 12 mm de ancho
• Encoder: PWB ME22-300-6.350-2LF, óptico incremental, 300 PPR
• Aplicación: Impresora UVgel de gran formato roll-to-roll
• Origen: Pieza original
• Envío: Se envía listo para instalar

Compatibilidad y uso

• Canon Colorado

Función

• Acciona un eje rápido mediante una correa síncrona
• Transmisión optimizada para velocidad mediante la polea de 36 dientes
• Realimentación de posición precisa en bucle cerrado por el encoder incremental de 300 PPR
• Funcionamiento continuo silencioso, sin escobillas ni desgaste
• Conmutación electrónica por los sensores Hall integrados en el estátor

Signos de desgaste

• Errores de servo en el eje accionado y códigos de error de la máquina
• Deriva de posición, fallos de alineación, bandas en las impresiones
• Ruido anormal (zumbido, golpeteo, chirrido) en funcionamiento
• Arranques vacilantes, sacudidas o agarrotamiento intermitente
• Parada inesperada durante la producción con mensaje de error de eje

La sustitución de esta pieza restablece el correcto funcionamiento de la máquina.
