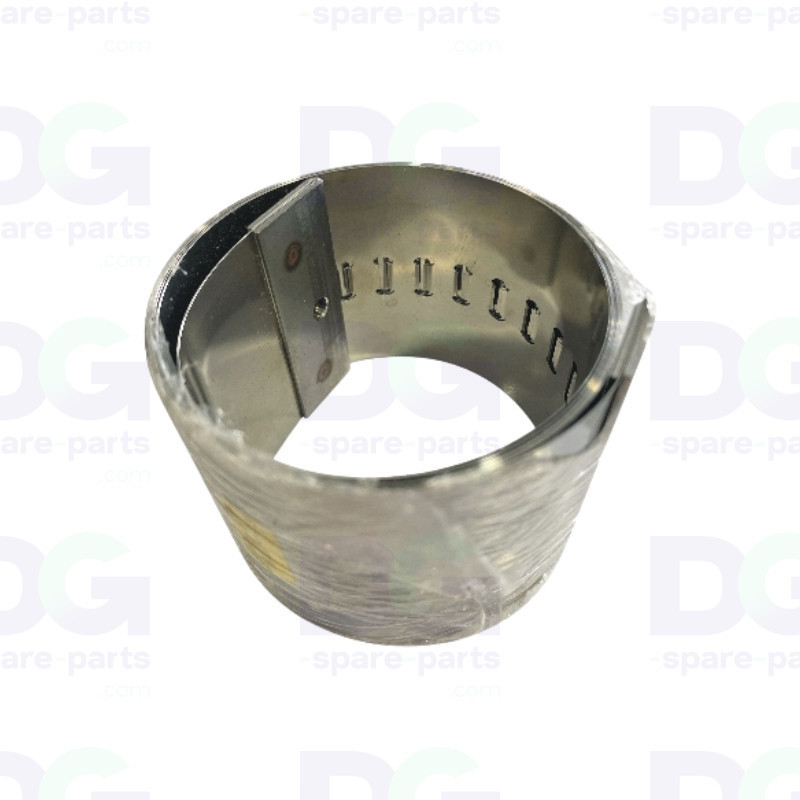

3110241 - Correa de acero X-drive de 3753 mm de longitud +0, -1, 60 mm de ancho

Correa de acero motriz eje X (3753 mm × 60 mm) – 3110241

La correa de acero motriz del eje X (ref. 3110241) es el elemento de transmisión del desplazamiento longitudinal (eje X) del carro de corte en las mesas de corte digitales Zünd M-1600 y LR-1600. Fabricada en acero con una tolerancia de longitud estricta de +0 / -1 mm, garantiza una precisión de posicionamiento óptima en todo el recorrido; cualquier desviación de longitud puede provocar errores de corte y un desgaste prematuro del sistema de accionamiento. Con 3753 mm de largo y 60 mm de ancho, cumple la especificación Zünd OEM y es un recambio directo sin modificación mecánica del bastidor. Pieza original.

Especificaciones técnicas

• Referencia OEM: 3110241
• Fabricante: Zünd
• Tipo de pieza: Correa de acero motriz del eje X
• Longitud: 3753 mm (tolerancia +0 / -1 mm)
• Ancho: 60 mm
• Material: Acero
• Eje: X — desplazamiento longitudinal del carro de corte
• Estado: Pieza original Zünd (OEM)
• Envío: Se envía listo para instalar

Compatibilidad y uso

• Zund PN LR
• Zund PN M

Función

• Transmite el movimiento motorizado al carro de corte por el eje X
• Mantiene la precisión de posicionamiento longitudinal en toda la longitud de la mesa
• Soporta las cargas repetidas de los ciclos de aceleración/deceleración del carro
• Garantiza trayectorias de corte repetibles gracias a su baja elasticidad

Signos de desgaste

• Cortes desfasados o imprecisos en la dirección longitudinal (X)
• Vibración o sacudidas durante el desplazamiento del carro
• Ruido anómalo durante el accionamiento (chasquidos, fricción)
• Error/alarma de posicionamiento del eje X en el controlador Zünd
• Desgaste visible de la correa: deshilachado, deformación, estiramiento residual

Sustituir la correa de acero del eje X por la pieza original Zünd 3110241 restablece de inmediato la precisión de corte y evita daños en el sistema de accionamiento del eje X.
