Conector del mazo de cables A+B - 2119911

Mazo de cables, cabezal, A + Mazo de cables, cabezal, B, B, conjunto, ASP

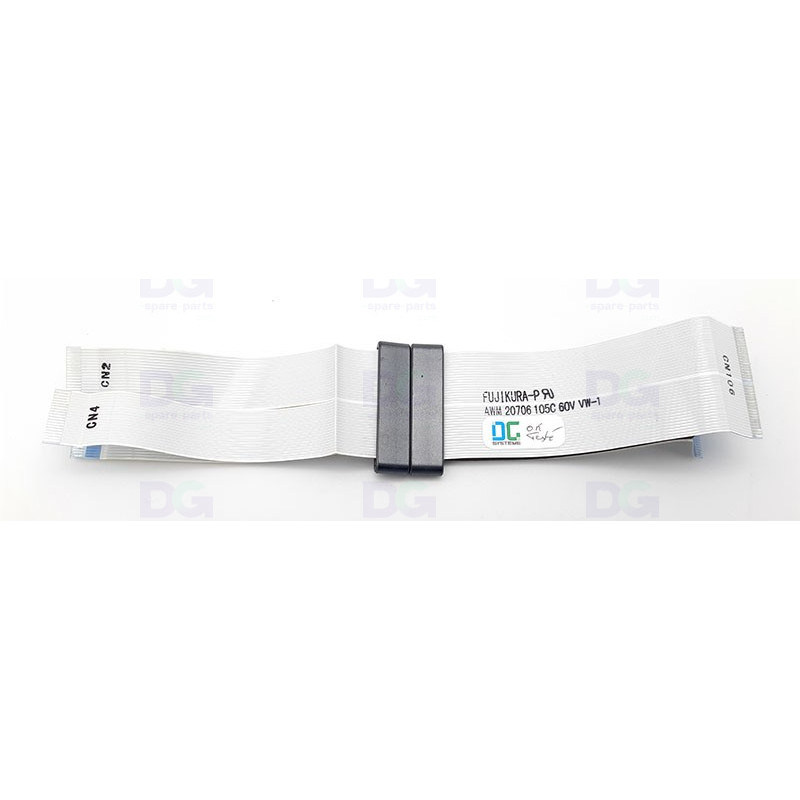

El mazo de cables del cabezal «Cable Harness Head A+B», con referencia 2119911, agrupa las dos bandas planas flexibles (FFC) que conectan la placa de relés del carro con el cabezal de impresión en los trazadores Epson Stylus Pro y SureColor de gran formato. Las dos bandas están unidas entre sí: se instalan y se retiran juntas.

El canal A y el canal B se conectan, respectivamente, a los conectores CN105 y CN106. Transportan las señales de control de las boquillas, así como las tensiones de control de los elementos piezoeléctricos del cabezal de impresión.

Al estar sometidas constantemente a las flexiones del carro, estas cintas son una pieza sujeta a desgaste: la fatiga de las pistas conductoras en los pliegues provoca microcortes mucho antes de que se produzca una rotura completa. Su sustitución permite recuperar el rendimiento original del equipo.

Función del componente

- Transmiten las señales de control desde la tarjeta del carro hasta el cabezal de impresión
. - Transportan las tensiones de control de los actuadores piezoeléctricos
. - Cubren todos los canales del cabezal a través de las dos vías A y B.
- Garantizan la continuidad eléctrica a pesar de las flexiones repetidas del carro
. - Mantienen la integridad de la señal de alta frecuencia a lo largo de todo el recorrido de impresión
. - Aíslan eléctricamente los conductores entre sí en un espacio mínimo

Referencias

Referencia OEM: 2119911
Referencias equivalentes del canal A: 2142248 · 2232029
Referencias equivalentes del canal B: 1521061 · 1932631

Compatibilidad con impresoras

Epson Stylus Pro de 24
pulgadas - Stylus Pro
7700 - Stylus Pro 7890 / 7908
- Stylus Pro 7900 / 7910

Epson Stylus Pro de 44
pulgadas - Stylus Pro 9700 -
Stylus Pro 9890 / 9908
- Stylus Pro 9900 / 9910 -
Epson PX-H9000

Serie Epson SureColor P
: SC-P6000 / SC-P7000 / SC-P8000 / SC-P9000
; SC-P6070 / SC-P7070 / SC-P8070 / SC-P9070

Información técnica importante

• Tipo: conjunto de dos cables planos flexibles (FFC) integrados, canales A y B
. - Referencia OEM: 2119911
. - Fabricante: Epson
. - Conectores: CN105 (canal A) y CN106 (vía B)
— Zona afectada: carro de impresión — conexión entre la tarjeta de relés y el
cabezal — Suministro: los dos cables juntos, sin tarjeta ni
soporte — Entrega: piezas originales de Epson (OEM), enviadas listas para su instalación —
Peso: 0,10 kg

Posibles síntomas en caso de avería

• Falta de boquillas de forma aleatoria en uno o varios canales
. - Aparecen bandas o líneas blancas durante la producción que luego desaparecen
. - Defectos de impresión variables según la posición del carro en el raíl
. - Error de comunicación del cabezal de impresión notificado por la máquina
- Impresión interrumpida en plena tirada sin error
mecánico - Huellas de quemadura o marcas marrones visibles en las cintas a la altura de los pliegues

La sustitución de este conjunto restablece la conexión entre la electrónica del carro y el cabezal de impresión, y elimina las pérdidas intermitentes de boquillas.
