Media Shaft (supply/takeup) für Roll Media Option - 3010107035

Medienwelle 3010107035 – Canon Océ Arizona RMO

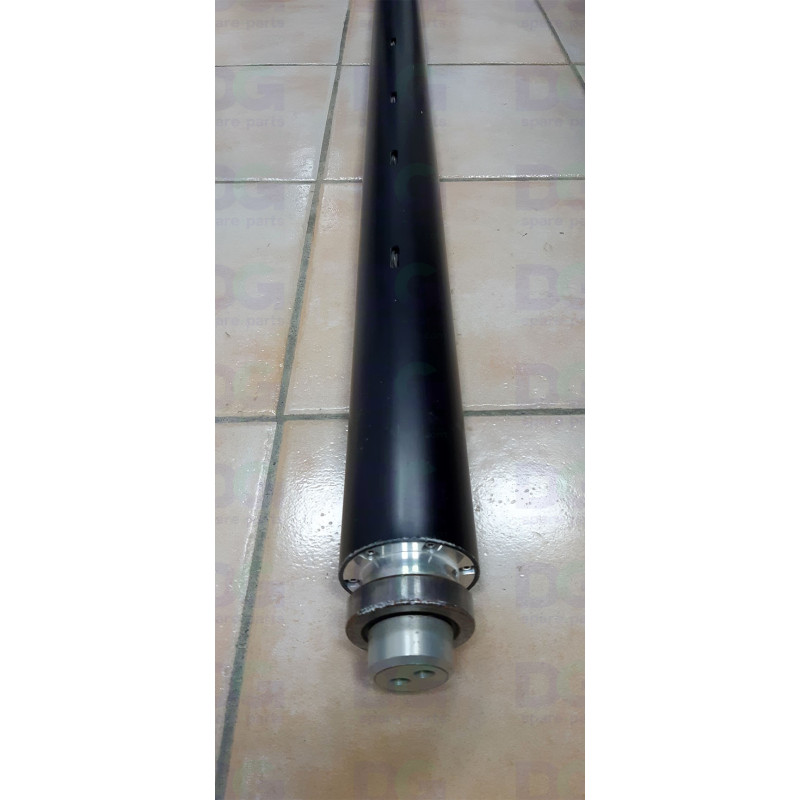

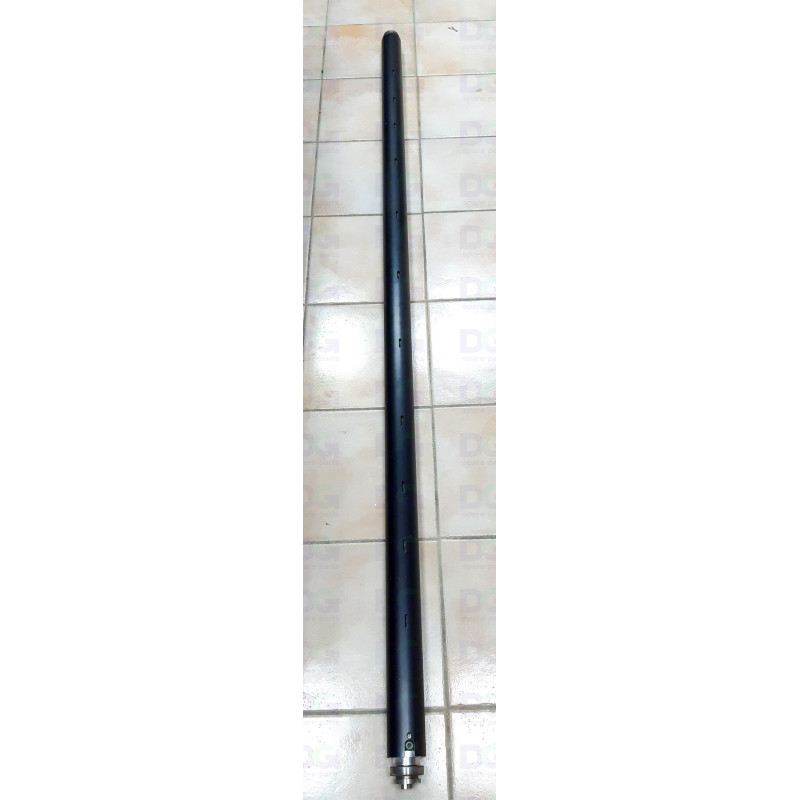

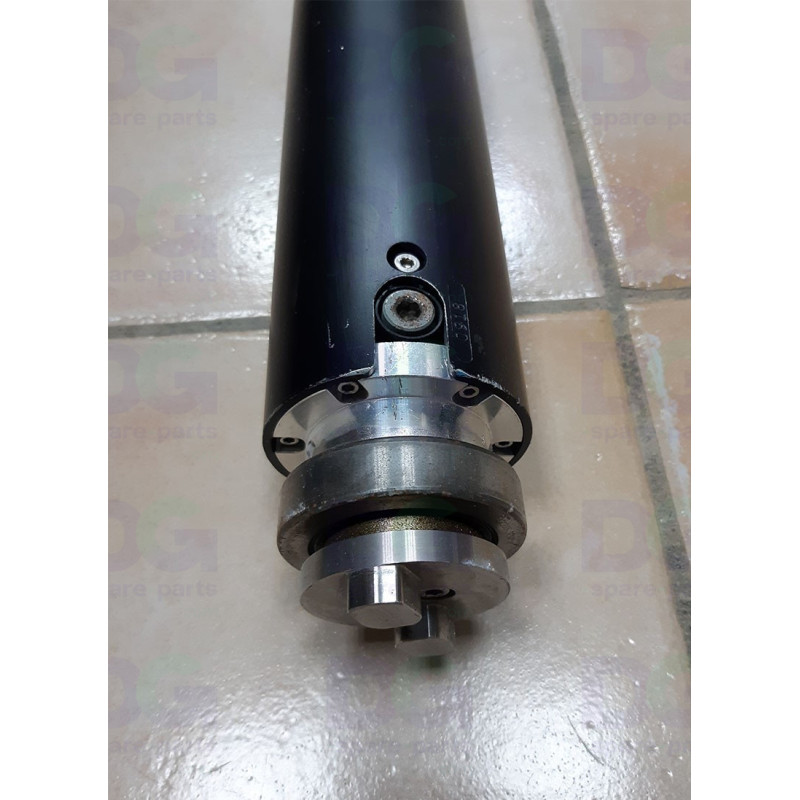

Die Medienwelle 3010107035 (Media Shaft, supply/take-up) ist in den Druckern Canon Océ Arizona mit der Rollenmedien-Option und Fujifilm Acuity verbaut. Sie trägt und treibt die Medienrolle auf der Zuführ- oder der Aufwickelseite an. Eine verschlissene Welle führt zu ungleichmäßigem Ab- oder Aufwickeln und zu losem Medium.

Technische Daten

• OEM-Referenz: 3010107035
• Hersteller: Canon Océ
• Teileart: Medienwelle (Zuführung / Aufwicklung)

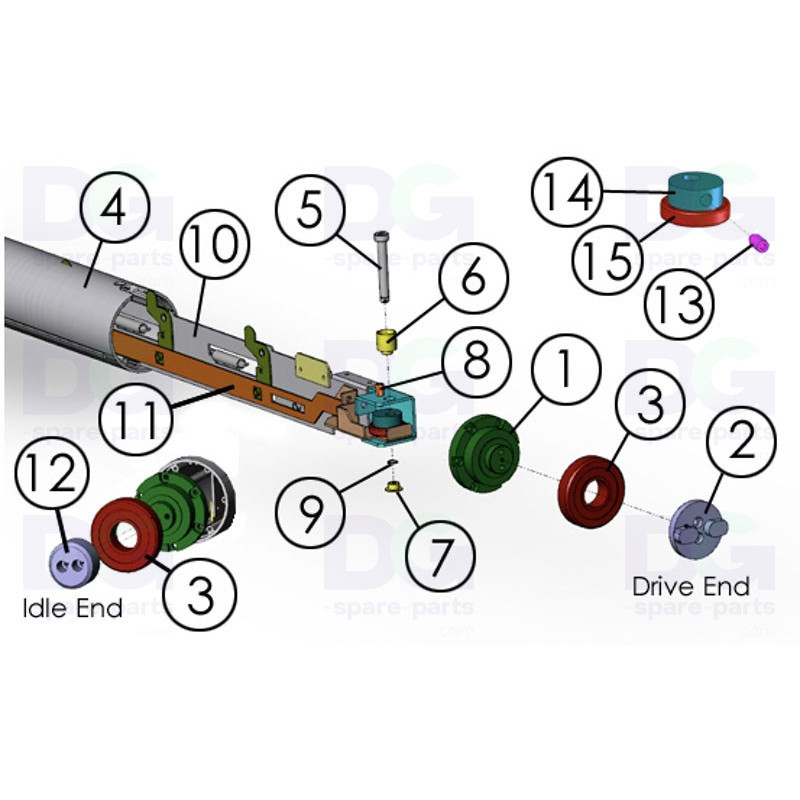

• Lieferumfang: 1/ 16-x543 – 3010105185 Hub, Media Shaft Idle or Drive ; 2/ 16-x540 – 3010106921 Endcap, Media Shaft Drive Gear ; 3/ 16-x502 – 3010105247 Bearing, Media Shaft end Coupling ; 4/ 16-x537 – 3010105729 Core, Media Shaft ; 5/ 16-x536 – 3010105778 Cam, Media Shaft ; 6/ 16-x534 – 3010105784 Bushing, Media Shaft Cam, Upper ; 7/ 16-x533 – 3010105836 Bushing, Media Shaft Cam, Lower ; 8/ 16-x513 – 3010105838 Standoff, Media Shaft Core Mount ; 9/ 16-x503 – 3010105839 C-Clip, Media Shaft ; 10/ 16-x517 – 3010107052 Bar, Media Core Lock Mount ; 11/ PULL-BAR ; 12/ 16-x541 – 3010106527 Endcap, Media Shaft Idle end (wie Nr. 2, jedoch glatt) ; 13/ 16-x508 – 3010106025 Screw, Media Shaft SetScrew ; 14/ 16-x561 – 3010105059 Cam, Lock ; 15/ Bearing, Cam-Lock 16-x600 – 3010107635 Kit, Repair, Media Shaft Springs & Locking Screw
• Versand: Versandfertig zum Einbau

Kompatibilität und Verwendung

• Canon Océ Arizona 3xx
• Fujifilm Acuity

Funktion

• Trägt und treibt die Medienrolle an
• Sichert ein gleichmäßiges Ab- oder Aufwickeln
• Trägt zur Spannung und zur Führung des Mediums bei

Mögliche Verschleißerscheinungen

• Ungleichmäßiges Ab- oder Aufwickeln
• Loses Medium
• Verschlissene oder verbogene Welle
• Schief laufendes Medium

Der Austausch dieses Teils stellt die einwandfreie Funktion der Maschine wieder her.
