M004393 - Kit Keyboard Panel Assy
185,00 €
✔️ Typ: Einzel-Fußpedal (Baugruppe)
✔️ OEM-Ref.: 3010105356
✔️ Schaltet die Vakuumpumpe des Tisches mit einem einzigen Fußtritt ein und aus
✔️ Kompatibel: Canon Océ Arizona 2xx, Canon Océ Arizona 3xx, Canon Océ Arizona 4xx (+7 Serien)
✔️ Marke: Canon Océ (OEM)
Reduziert:
45,00 €
70% sparen
zzgl. MwSt.
Zustand
Ein Baumstamm
7 Artikel verfügbar
Menge:
Neu oder generalüberholt zum besten Preis
Schneller Versand innerhalb von 24 Stunden
.png)
Weltweite Lieferung
Bewerten Sie uns auf
Produktbeschreibung

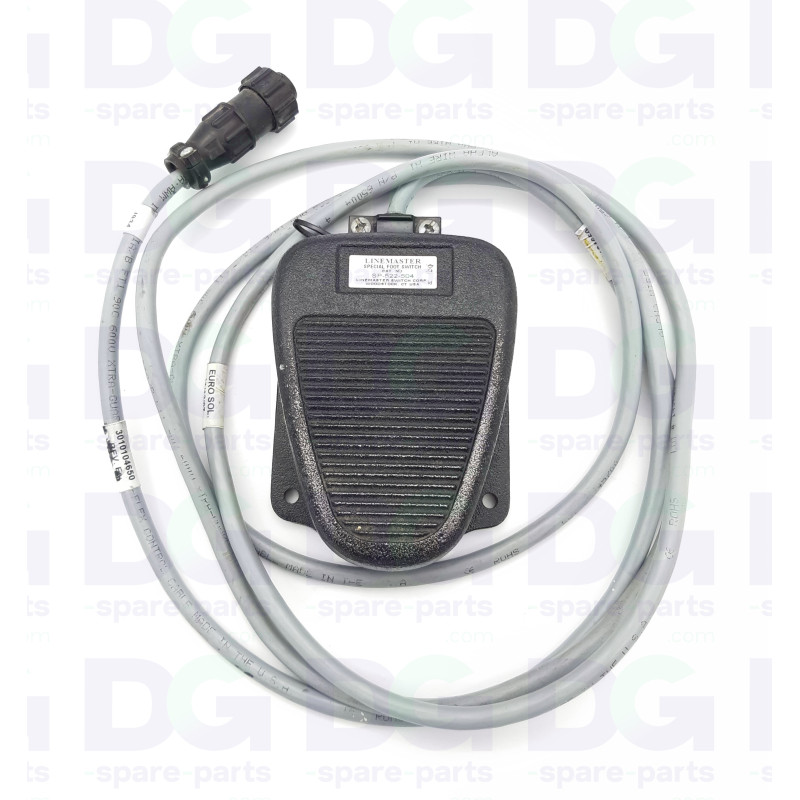

Fußpedal-Baugruppe (Tischvakuum) – 3010105356
Das Fußpedal Assy Switch Pedal Single (OEM 3010105356, ersetzt 3010104650) ist die Fußbedienung der Vakuumpumpe des Tisches bei den UV-Flachbettdruckern Canon Océ Arizona. Es erlaubt dem Bediener, die Ansaugung ein- oder auszuschalten – jene Ansaugung, die starre Bedruckstoffe (PVC, Aluminiumverbund, Leichtschaumplatte, Glas, Holz) flach auf dem Drucktisch hält – ohne das Werkstück loszulassen. Die Baugruppe ist um den Industrieschalter Linemaster SP-522-504 „Special Foot Switch" aufgebaut, ein bewährtes Bauteil der Linemaster Switch Corporation, die für robuste Industriepedale bekannt ist. Geliefert wird eine vollständige, verdrahtete Baugruppe, bereit zum Einbau streng nach der Original-Vorgabe von Canon Océ.
Technische Daten
- OEM-Referenz: 3010105356
- Hersteller: Canon Océ (OEM)
- Teileart: Einzel-Fußpedal (Baugruppe)
- Ersetzt: 3010104650
- Schalterhersteller: Linemaster Switch Corporation
- Schaltermodell: SP-522-504 – Special Foot Switch
- Steuert: Vakuumpumpe des Tisches
- Lieferumfang: Vollständige, verdrahtete Baugruppe
- Versand: Versandfertig zum Einbau
Kompatibilität und Verwendung
- Canon Océ Arizona 2xx
- Canon Océ Arizona 3xx
- Canon Océ Arizona 4xx
- Canon Océ Arizona 5xx
- Canon Océ Arizona 6xx
- Canon Océ Arizona 12xx
- Canon Océ Arizona 13xx
- Canon Océ Arizona 22xx
- Canon Océ Arizona 23xx
- Fujifilm Acuity
Funktion
- Schaltet die Vakuumpumpe des Tisches mit einem einzigen Fußtritt ein und aus
- Hält starre Bedruckstoffe beim Einlegen und Ausrichten sicher fest
- Lässt dem Bediener beide Hände frei, um den Bedruckstoff genau zu positionieren
- Verbessert die Ergonomie am Druckplatz in der Dauerproduktion
- Sichert das Be- und Entladen des Bedruckstoffs auf dem Tisch
Mögliche Verschleißerscheinungen
- Die Vakuumpumpe startet beim Betätigen des Pedals nicht mehr
- Aussetzendes Auslösen oder zufälliger Verlust des Tischvakuums
- Ungewolltes Auslösen (Kontaktprellen, Fehlschalten)
- Pedal wird trotz korrekter Verdrahtung von der Maschine nicht erkannt
- Verlust der Ansaugung, wodurch starre Bedruckstoffe verrutschen oder sich anheben
Der Austausch des Pedals 3010105356 durch ein OEM-Teil stellt die zuverlässige Steuerung der Vakuumpumpe und den sicheren Einsatz des Arizona-Drucktisches wieder her.
♻️ DG Spare Parts – Europäischer Spezialist für Ersatzteile für Großformatdrucker und Plotter.
Kompatibilität
| Kompatibel mit Océ-Canon® | Canon Océ Arizona 250 GT, Canon Océ Arizona 480 GT, Canon Océ Arizona 550 XT, Canon Océ Arizona 660 GT, Canon Océ Arizona 1240 GT, Canon Océ Arizona 1240 XT, Canon Océ Arizona 1260 GT, Canon Océ Arizona 1260 XT, Canon Océ Arizona 1280 GT, Canon Océ Arizona 1280 XT, Canon Océ Arizona 200 GT, Canon Océ Arizona 300 GT, Canon Océ Arizona 318 GL, Canon Océ Arizona 350 GT, Canon Océ Arizona 350 XT, Canon Océ Arizona 360 GT, Canon Océ Arizona 360 XT, Canon Océ Arizona 365 GT, Canon Océ Arizona 365 XT, Canon Océ Arizona 550 GT, Canon Océ Arizona 440 GT, Canon Océ Arizona 440 XT, Canon Océ Arizona 460 GT, Canon Océ Arizona 460 XT, Canon Océ Arizona 480 XT, Canon Océ Arizona 640 GT, Canon Océ Arizona 640 XT, Canon Océ Arizona 660 XT, Canon Océ Arizona 2260 GT, Canon Océ Arizona 2260 XT, Canon Océ Arizona 2280 GT, Canon Océ Arizona 2280 XT, Canon Océ Arizona 1340 GT, Canon Océ Arizona 1340 XT, Canon Océ Arizona 1360 GT, Canon Océ Arizona 1360 XT, Canon Océ Arizona 1380 GT, Canon Océ Arizona 1380 XT, Canon Océ Arizona 2340 GT, Canon Océ Arizona 2340 XT, Canon Océ Arizona 2360 GT, Canon Océ Arizona 2360 XT, Canon Océ Arizona 2380 GT, Canon Océ Arizona 2380 XT |
|---|---|
| Kompatibel mit Fujifilm® | Fujifilm Acuity Advance HS HD 3545 X2, Fujifilm Acuity Advance Select HD4008, Fujifilm Acuity Advance Select HD5006, Fujifilm Acuity Advance HD 2504, Fujifilm Acuity Advance HD 2545, Fujifilm Acuity Advance HD 2545 X2, Fujifilm Acuity Advance HD 2565, Fujifilm Acuity Advance HD 2565 X2, Fujifilm Acuity Advance HS HD 3545, Fujifilm Acuity Advance Select HD4004, Fujifilm Acuity Advance Select HD4006, Fujifilm Acuity Advance Select HD4224, Fujifilm Acuity Advance Select HD4226, Fujifilm Acuity Advance Select HD4228, Fujifilm Acuity Advance Select HD5004, Fujifilm Acuity Advance Select HD5224, Fujifilm Acuity Advance Select HD5226, Fujifilm Acuity Select 24, Fujifilm Acuity Select 26, Fujifilm Acuity Select 28, Fujifilm Acuity Select HS 36, Fujifilm Acuity Select HS 38, Fujifilm Acuity Select HS X36, Fujifilm Acuity Select HS X38, Fujifilm Acuity Select X24, Fujifilm Acuity Select X26, Fujifilm Acuity Select X28 |
