Leerer Tintenbehälter – Wallpen E2

Leerer Tintenbeutel – Wallpen E2

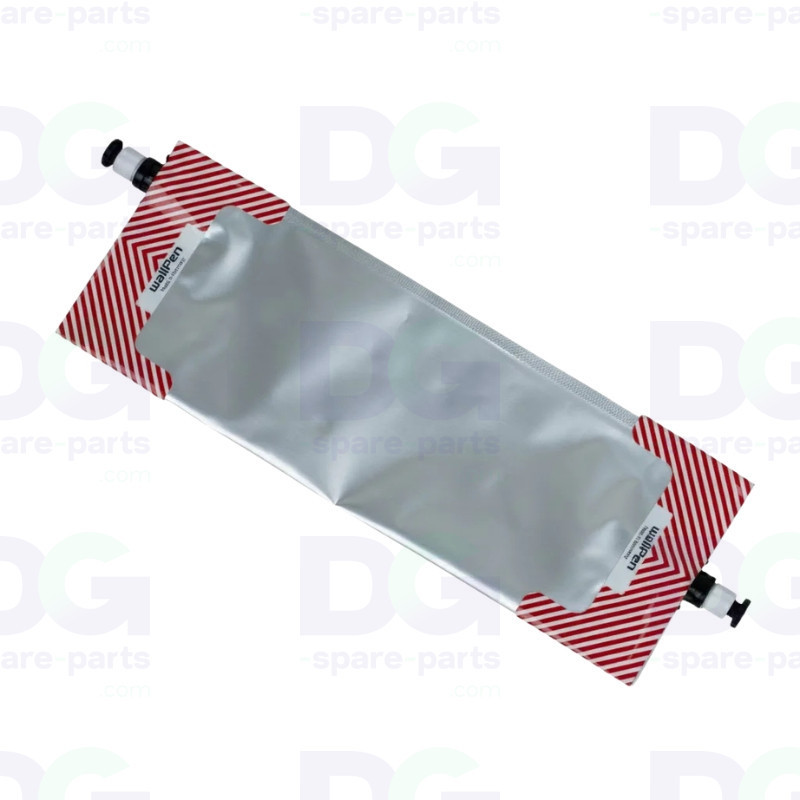

Der leere Wallpen-Tintenbeutel ist der flexible Behälter, der in das Tintenzufuhrsystem des Wanddruckers Wallpen E2 integriert ist. Er speichert die CMYK-UV-Tinte, bevor diese zu den Ricoh GH2220 (Gen 5)-Druckköpfen mit 1200 dpi geleitet wird.

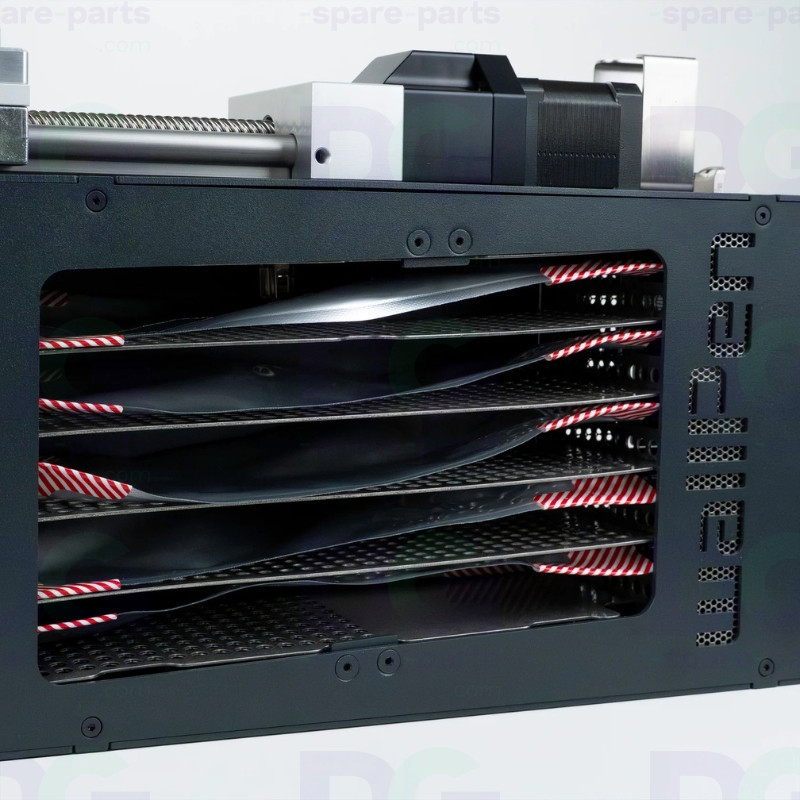

Der Beutel wird leer geliefert und ist dafür ausgelegt, über den Nachfüllanschluss an der Rückseite des Druckkopfblocks mit den 200-ml-UV-Tintenflaschen von Wallpen befüllt zu werden. Seine flexible Bauweise gewährleistet eine Zufuhr ohne störenden Gegendruck, was für die Stabilität des Tintenstrahls in vertikaler Position an der Wand unerlässlich ist, auch bei Großformatdrucken bis zu 3,5 m.

Als Originalteil von Wallpen ersetzt sie einen abgenutzten, durchstochenen oder verunreinigten Beutel im Tintenkreislauf des Wanddruckers E2, ohne dass umfangreiche Eingriffe am Roboterrahmen erforderlich sind.

Technische Daten

• Hersteller: Wallpen (Deutschland)
• Teileart: Flexibler Tintenvorratsbeutel, leer, nachfüllbar
• Betroffener Kreislauf: UV-Tintenversorgung – ein Beutel pro CMYK-Kanal
• Kompatible Tintenart: Wallpen UV-LED-Tinte (Cyan, Magenta, Gelb, Schwarz)
• Befüllung: Über Wallpen-Flaschen à 200 ml, über den Nachfüllanschluss am Druckkopfblock (während einer Druckpause möglich)
• Zugehörige Druckköpfe: Ricoh GH2220 (Gen 5) – 1200 dpi
• Lieferung: Einzelstück, leerer Beutel, bereit zum Einbau und Befüllen
• Teiltyp: Wallpen-Originalteil (OEM)
• Anwendung: UV-LED-Wandplotter Wallpen E2 – Direktdruck auf vertikale Untergründe

Kompatibilität und Verwendung

• Wallpen E2

Funktion

• Aufnahme der CMYK-UV-Tinte im Zufuhrkreislauf des Wanddruckers E2
• Aufrechterhaltung eines stabilen Zufuhrdrucks zu den Ricoh GH2220-Druckköpfen
• Sicherstellung der Dichtheit des Tintenkreislaufs zwischen den Nachfüllvorgängen
• Schnelles Nachfüllen mit 200-ml-Wallpen-Flaschen ermöglichen, auch während einer Druckpause
• Ersetzen eines vorhandenen Beutels am Ende seiner Lebensdauer, ohne die Maschine vollständig entleeren zu müssen

Mögliche Anzeichen bei Verschleiß

• Tintenaustritt unter dem Druckkopfblock oder in der Verkleidung des Schlittens
• Druckabfall in der Zufuhr und Auftreten von Druckfehlern
• Anhaltende Luftblasen im Tintenkreislauf trotz Entlüftung
• Verformung oder Verhärtung des Beutels (Alterung des flexiblen Materials)
• Verunreinigung der Tinte durch interne Rückstände, was zu Verstopfungen der Ricoh-Düsen führt

Der vorbeugende Austausch des leeren Tintenbeutels gewährleistet die Produktionskontinuität auf dem Wallpen E2, verhindert Stillstände aufgrund von UV-Tintenaustritt an der Wand und erhält die Lebensdauer der Ricoh GH2220-Druckköpfe.
