3010122514 – Leiterplatten-Trägerplatine, 8 Kanäle

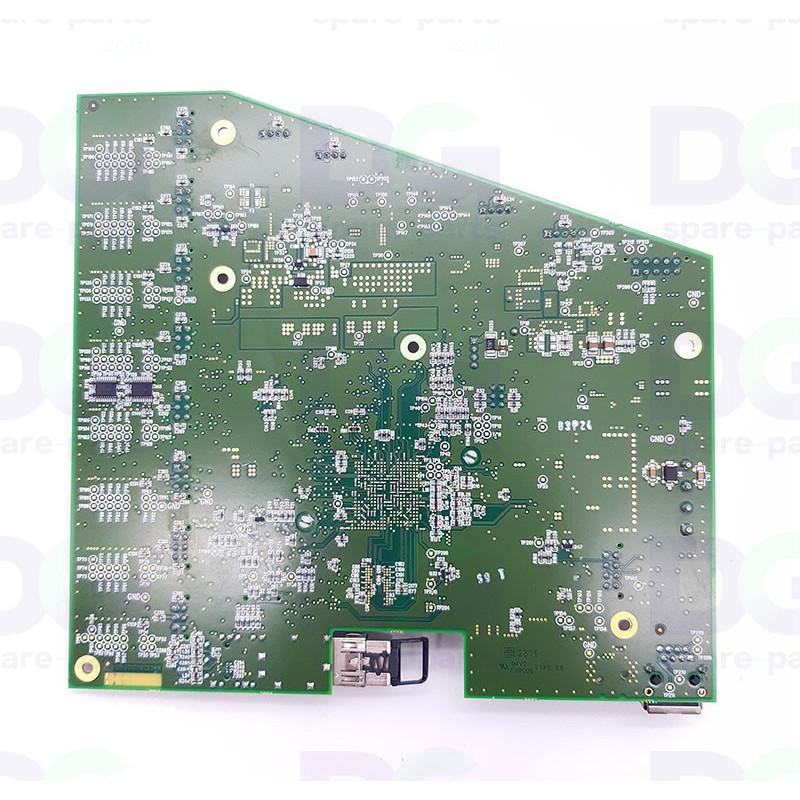

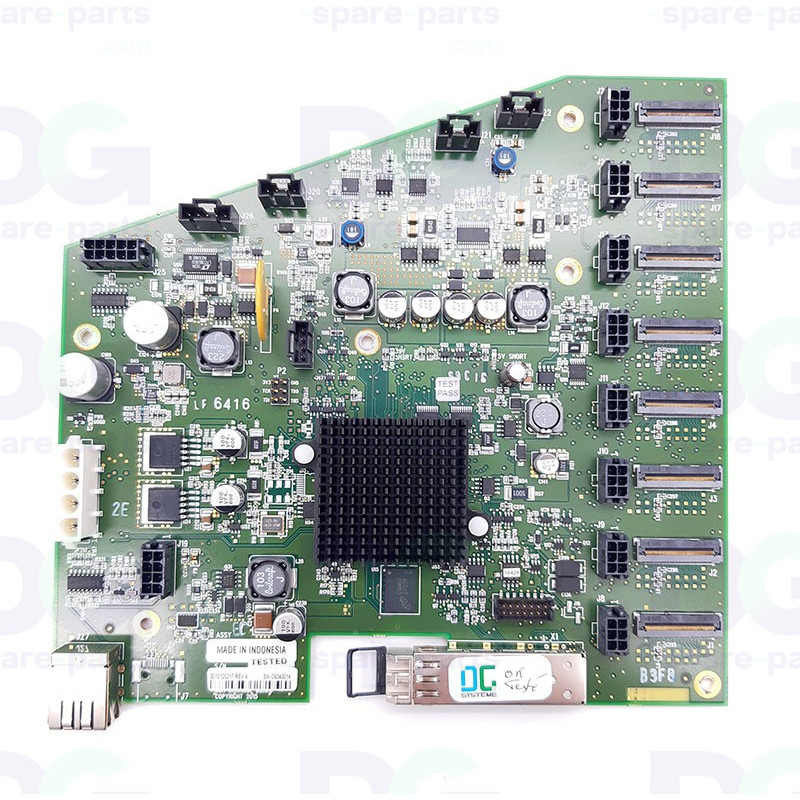

Schlittenplatine 8 Kanäle 3010122514 – Canon Océ Arizona 12xx / 22xx

Die Schlittenplatine 8 Kanäle 3010122514 (PCB Carriage Board 8 Channel) ist die zentrale Elektronikplatine des Druckschlittens der UV-Flachbettdrucker Canon Océ Arizona 12xx und 22xx sowie Fujifilm Acuity Select. Sie bildet die Schnittstelle zwischen der Hauptplatine und den auf dem Schlitten montierten Druckköpfen: Pufferung der Druckdaten für die 8 Kopfkanäle, Ansteuerung des Z-Motors für die Höhe des Schlittens, Überwachung der Tintenstände und der Temperatur der Behälter sowie Steuerung des Heiz-Triacs der Tintenbehälter für eine optimale Ausstoßtemperatur. Die Referenz 3010122514 ersetzt die frühere 3010120217 als direkter Ersatz.

Technische Daten

• OEM-Referenz: 3010122514
• Hersteller: Canon Océ
• Teileart: Schlittenplatine (8 Kanäle)
• Ersetzt: 3010120217
• Kanäle: 8
• Kompatible Modelle: Canon Océ Arizona Reihe 12xx (1240, 1260 GT/XT usw.) und Reihe 22xx (2240, 2260 GT/XT usw.)
• Einbau: Direkter Austausch – Plug & Play an den Anschlüssen des Schlittens
• Versand: Versandfertig zum Einbau

Kompatibilität und Verwendung

• Canon Océ Arizona 12xx
• Canon Océ Arizona 22xx
• Fujifilm Acuity

Funktion

• Puffert die Druckdaten für die 8 Kanäle der Druckköpfe
• Steuert den Z-Motor an (Höhe des Schlittens)
• Überwacht die Tintenstände und die Temperatur der Behälter
• Steuert den Heiz-Triac der Tintenbehälter für eine optimale Ausstoßtemperatur
• Bildet die Schnittstelle zwischen Hauptplatine und Druckköpfen

Mögliche Verschleißerscheinungen

• Schlitten wird nicht angesteuert
• Kopf- oder Positionsfehler
• Unregelmäßiger Druck
• Verlust der Kommunikation während der Fahrt

Der Austausch dieses Teils stellt die einwandfreie Funktion der Maschine wieder her.
