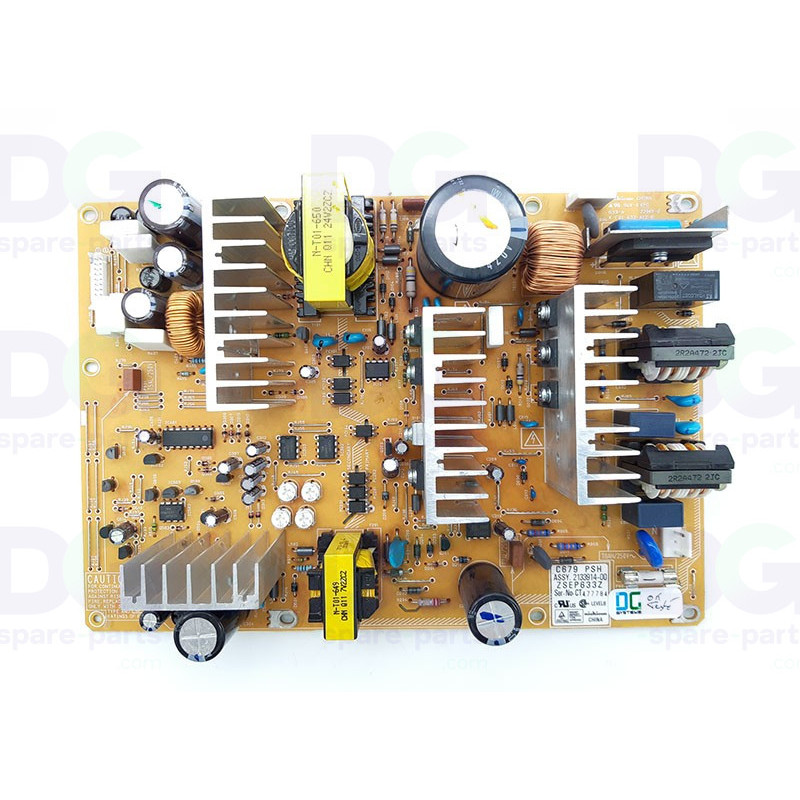

DG-43172 – Stromversorgungsplatine, komplett

Stromversorgungskarte – Mutoh Valuejet – DG-43172

Die Stromversorgungskarte DG-43172 (Power Supply Board Assy) ist das Schaltnetzteil, das im hinteren Elektroraum der Mutoh Valuejet-Drucker eingebaut ist. Sie wird über den gefilterten Steckverbinder des Geräts mit 230 V Netzspannung versorgt und liefert die erforderlichen Gleichspannungen für die Hauptplatine, die Motoren, die Heizungen und die Elektronik des Druckwagens.

Sie wird von Nichicon auf Basis der Epson-Netzteile derselben Generation hergestellt und umfasst die Netzsicherung T8AH/250V, die Leistungsrelais 2R2A472, die Schaltnetzteile sowie die Regelstufen. Ihre Stabilität hat direkten Einfluss auf den Anlauf und die elektrische Zuverlässigkeit des Druckers.

Sie wird als komplette Baugruppe (Assy) geliefert und lässt sich ohne jegliche Konfiguration direkt als Ersatz einbauen. Mutoh hat die Artikelnummer dieser Platine im Laufe der Baureihen weiterentwickelt: DG-41069, dann DG-43172, dann DG-46873 (aktuelle Artikelnummer, werkseitig in neueren Geräten verbaut). Diese drei Artikelnummern bezeichnen dieselbe Leiterplatte mit denselben Steckverbindern und sind untereinander austauschbar; lediglich der Nichicon-Herstellercode und die Produktionscharge unterscheiden sich auf dem Etikett.

Technische Daten

• OEM-Teilenummer: DG-43172
• Äquivalente Artikelnummern: DG-41069 (alt), DG-46873 (aktuell)
• Hersteller: Mutoh – Platine hergestellt von Nichicon
• Teiltyp: Schaltnetzteilplatine (Power Supply Board)
• Betroffener Bereich: Hinterer Elektronikraum, neben dem Netzanschluss
• Absicherung: Netzsicherung T8AH/250 V auf der Platine, Relais 2R2A472
• Anschlüsse: 2-poliger Wechselstromeingang + Flachbandkabelanschluss zur Hauptplatine
• Lieferumfang: Komplette, getestete und einbaufertige Platine
• Teiltyp: Mutoh-Originalteil (OEM)
• Anwendung: Mutoh Valuejet Großformatdrucker mit Eco-Solvent-, UV- und Sublimationsdruck

Kompatibilität und Verwendung

• Mutoh Valuejet 1324 und 1324X
• Mutoh Valuejet 1624 und 1624W
• Mutoh Valuejet 1638, 1638X, 1638W und 1638WX
• Mutoh Valuejet 1608 Hybrid und 1608HS
• Mutoh Valuejet 1617H
• Mutoh Valuejet 1626UH
• Mutoh Valuejet 1628TD und 1628X
• Mutoh Valuejet 2628TD und 2638
• Mutoh Valuejet 426UF
• Mutoh Valuejet 628

Funktion

• Umwandlung von 230 V Netzspannung in geregelte Gleichspannungen für die Elektronik der Maschine
• Versorgung der Hauptplatine, der Anschlussplatine und der Elektronik des Schlittens
• Versorgung der Achsmotoren und Heizungen über die Leistungsrelais
• Schutz des Druckers vor Überstrom durch die integrierte Netzsicherung

Mögliche Anzeichen bei Verschleiß

• Der Drucker lässt sich nicht mehr einschalten, das Bedienfeld ist ausgeschaltet
• Die Netzsicherung T8AH brennt wiederholt durch
• Unbeabsichtigte Neustarts oder Unterbrechungen während des Druckvorgangs
• Heizelemente oder Motoren funktionieren nicht mehr, obwohl die Hauptplatine noch reagiert
• Aufgequollene Kondensatoren oder sichtbare Überhitzungsspuren auf der Platine

Der Austausch der Stromversorgungskarte DG-43172 stellt einen einwandfreien Start und eine stabile Stromversorgung der gesamten Elektronik des Valuejet wieder her, ohne dass Eingriffe in die Maschinenparameter erforderlich sind.
