3010110879 – 240-W-Netzteil, 24 VDC, Gantry (Cosel LEP240F-24)

Netzteil 240 W 24 VDC Gantry 3010110879 (Cosel LEP240F-24) – Canon Océ Arizona

Das Netzteil Cosel LEP240F-24 (OEM-Referenz Canon Océ 3010110879) ist das Schaltnetzteil mit einem 24-VDC-Ausgang, das in den UV-Flachbettdruckern Canon Océ Arizona eingesetzt wird, insbesondere zur Versorgung des Gantry. Es liefert 24 V bis 10 A (240 W) und speist damit den Antrieb des Schlittens und die Bordelektronik. Sein Universaleingang von 85 bis 264 VAC mit Leistungsfaktorkorrektur (PFC) sichert eine stabile Versorgung an jedem Netz. Es ersetzt die frühere Referenz 3010104532 und wird als direkter Ersatz eingebaut. Wichtig: Die Océ-Referenz 3010110879 bezeichnet zwei verschiedene Blöcke – dieses Modell mit einem Ausgang 24 VDC und 240 W (Cosel LEP240F-24) sowie einen Block mit zwei Ausgängen 24 VDC und 5 VDC mit 250 W (Mean Well PID-250B). Bestimmen Sie den ursprünglichen Block vor der Bestellung anhand seiner Ausgänge – hier ein einziger 24-VDC-Ausgang.

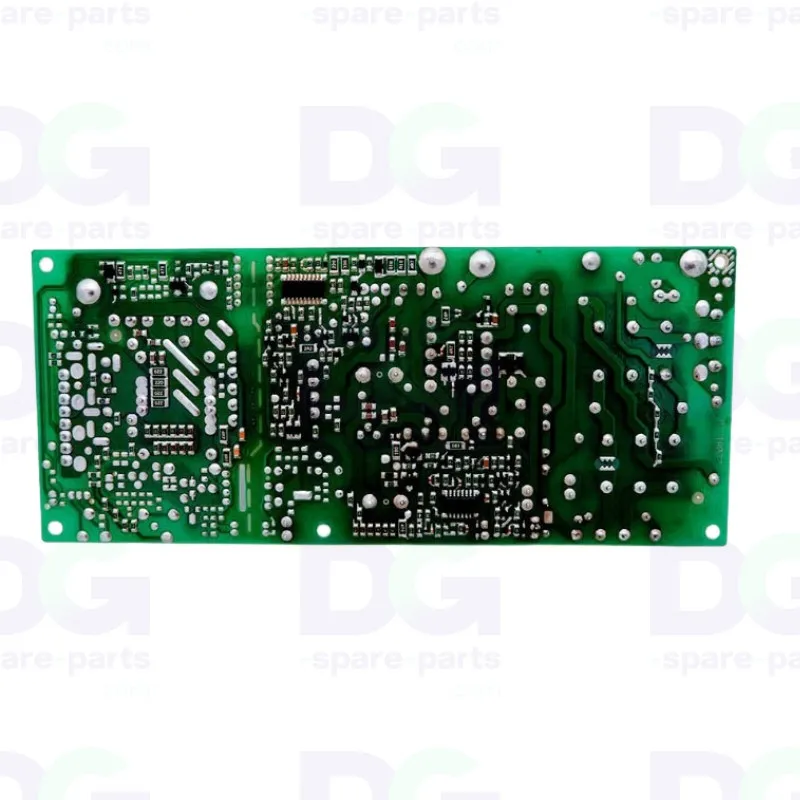

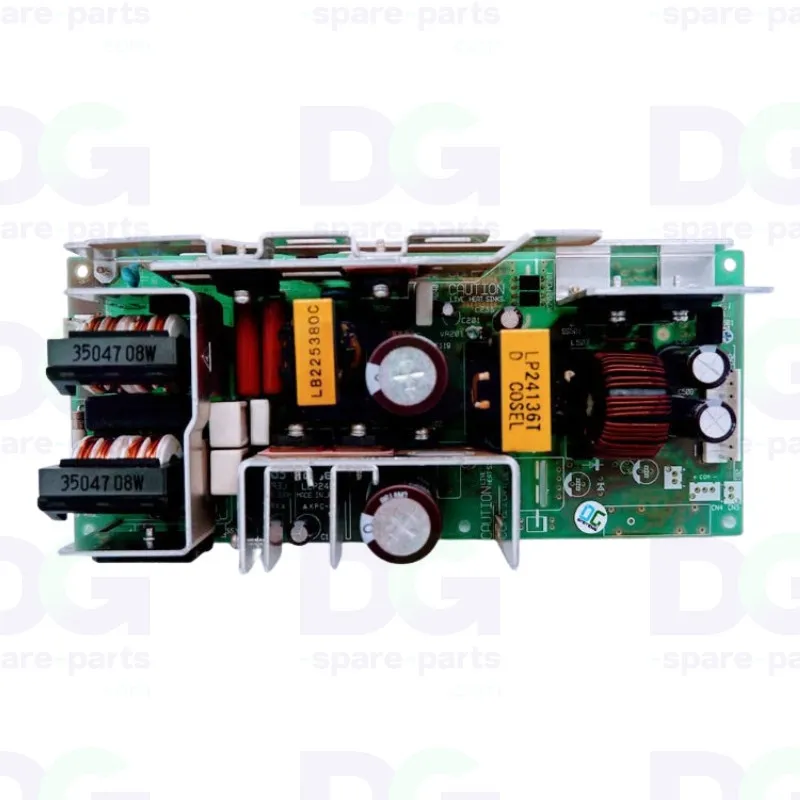

Die abgebildete Platine trägt auf einem ihrer Wickelbauteile das Etikett LP24136T D COSEL. Für das LEP240F-24 gibt Cosel +24 V 10 A (Spitze 20 A), 240 W (Spitze 480 W) und Kühlung durch Konvektion an.

Technische Daten

• OEM-Referenz: 3010110879
• Marke: Canon Océ
• Teileart: Schaltnetzteil mit einem Ausgang (240 W, 24 VDC)
• Alte Referenz (ersetzt): 3010104532
• Bauteilmodell: Cosel LEP240F-24
• Ausgangsspannung: 24 VDC (bis 10 A)
• Leistung: 240 W
• Eingangsspannung: 85–264 VAC mit Leistungsfaktorkorrektur (PFC)
• Anwendung: UV-Flachbettdrucker im Großformat (Gantry)
• Versand: Versandfertig zum Einbau
• Kennzeichnung (Bauteiletikett): LP24136T D COSEL
• AC-Eingang: 85 bis 264 VAC einphasig oder 120 bis 370 VDC
• DC-Ausgänge: +24 V, 10 A (Spitze 20 A)
• Einstellbereich: 21,4 bis 26,4 V
• Abmessungen (Cosel-Datenblatt): 95 × 45 × 222 mm
• Kühlung: Konvektion
• Hinweis: Zur Identifizierung dieses Netzteils achten Sie auf die Kennzeichnung LP24136T D COSEL und den einzelnen Ausgang 24 V. LB225380C, bisher als gleichwertige Referenz angegeben, ist das Etikett eines Bauteils der Platine: Es ist keine Referenz des Netzteils.

Kompatibilität und Verwendung

• Canon Océ Arizona 2xx
• Canon Océ Arizona 3xx
• Canon Océ Arizona 4xx
• Canon Océ Arizona 5xx
• Canon Océ Arizona 6xx
• Canon Océ Arizona 12xx
• Canon Océ Arizona 13xx
• Canon Océ Arizona 22xx
• Canon Océ Arizona 23xx
• Fujifilm Acuity

Funktion

• Versorgt das Gantry und die mit 24 V gespeisten Bauteile
• Speist den Antrieb des Schlittens und die Bordelektronik
• Regelt und stabilisiert die Gleichspannung bei wechselnder Last
• Schützt den Kreis gegen Kurzschluss, Überlast, Überspannung und Übertemperatur

Mögliche Verschleißerscheinungen

• Gantry bzw. Schlitten ohne Spannung oder ohne Reaktion
• Fehler beim Verfahren oder Positionieren des Schlittens
• Keine oder einbrechende 24 V
• Zeitweise Stopps während des Drucks
• Überhitzung des Netzteils

Der Austausch dieses Teils stellt die einwandfreie Funktion der Maschine wieder her.
