SOLID STATE RELAY (JV5-160S) G3NE-220T-US DC5V - E102713

Art.-Nr.: 20-MIM177-n

-10%

E102713 Halbleiterrelais Omron G3NE-220T-US Mimaki JV5-160S

✔️ Typ: Halbleiterrelais (SSR, G3NE-220T-US DC5V)
✔️ OEM-Ref.: E102713
✔️ Schaltet eine elektrische Last ohne mechanischen Kontakt
✔️ Marke: Mimaki

~~Verkaufspreis: 22,00 €~~

19,80 € 10% sparen

zzgl. MwSt.

Neu oder generalüberholt zum besten Preis
Schneller Versand innerhalb von 24 Stunden
Weltweite Lieferung

Bewerten Sie uns auf

Produktbeschreibung

Halbleiterrelais E102713 (G3NE-220T-US DC5V) – Mimaki JV5-160S

Das Halbleiterrelais E102713 (Solid State Relay G3NE-220T-US DC5V) ist in den Druckern Mimaki JV5-160S verbaut. Es schaltet auf Befehl der Maschinenelektronik eine elektrische Last – Heizung oder Stellglied – ohne mechanischen Kontakt. Ein defektes Relais lässt die Last ungeschaltet.

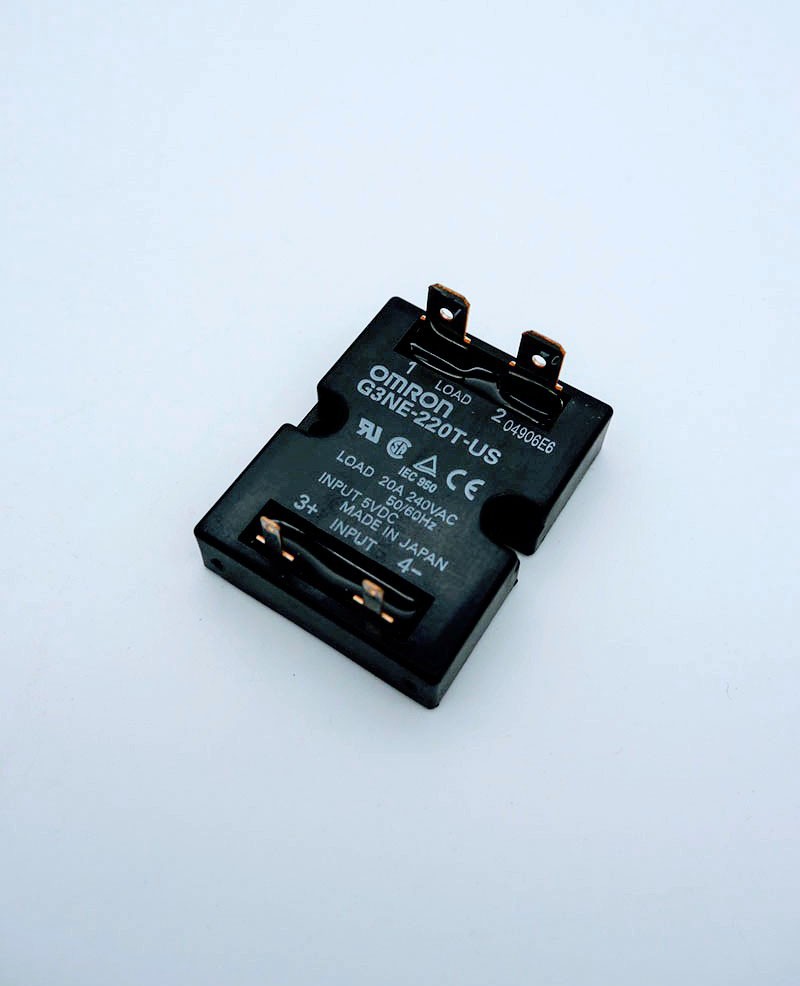

Das Gehäuse trägt die Aufschrift OMRON G3NE-220T-US mit einer Last von 20 A bei 240 V AC und einem Eingang von 5 V DC. Das technische Datenblatt von Omron zur Serie G3NE nennt einen Lastbereich von 75 bis 264 V AC, ein Schalten im Nulldurchgang (zero cross) und einen zulässigen Strom von 0,1 bis 20 A mit Kühlkörper.

Technische Daten

OEM-Referenz: E102713
Marke: Mimaki
Teileart: Halbleiterrelais (SSR)
Bauteilmodell: G3NE-220T-US DC5V
Versand: Versandfertig zum Einbau
Hersteller des Bauteils: Omron
Modell (Gehäuse): G3NE-220T-US
Ausgang (Last): 20 A bei 240 V AC, 50/60 Hz (Gehäuse); 75 bis 264 V AC (Omron)
Laststrom: 0,1 bis 20 A mit Kühlkörper; 0,1 bis 5 A ohne Kühlkörper
Einschaltstrom: 220 A (60 Hz, 1 Zyklus)
Eingang (Ansteuerung): 5 V DC (Bereich 4 bis 6 V DC), Impedanz 250 Ω ±20 %
Klemmen: 1 und 2 LOAD; 3+ und 4- INPUT
Gewicht: ca. 37 g
Hinweis: Ohne Kühlkörper begrenzt Omron die Last auf 5 A. Für 20 A empfiehlt Omron den Kühlkörper Y92B-N100 oder eine Aluminiumplatte von 300 × 300 × 3 mm.
