3010117090 – Netzteile PID-250C 252 W 36 V 5 A

Netzteil PID-250C 252 W 36 V / 5 V 3010117090 – Canon Océ Arizona

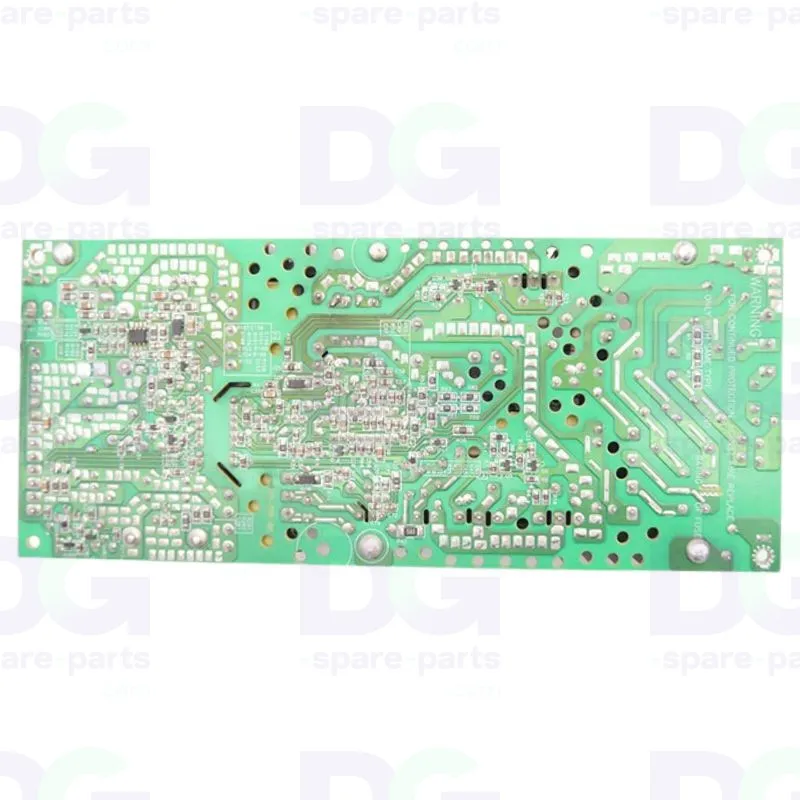

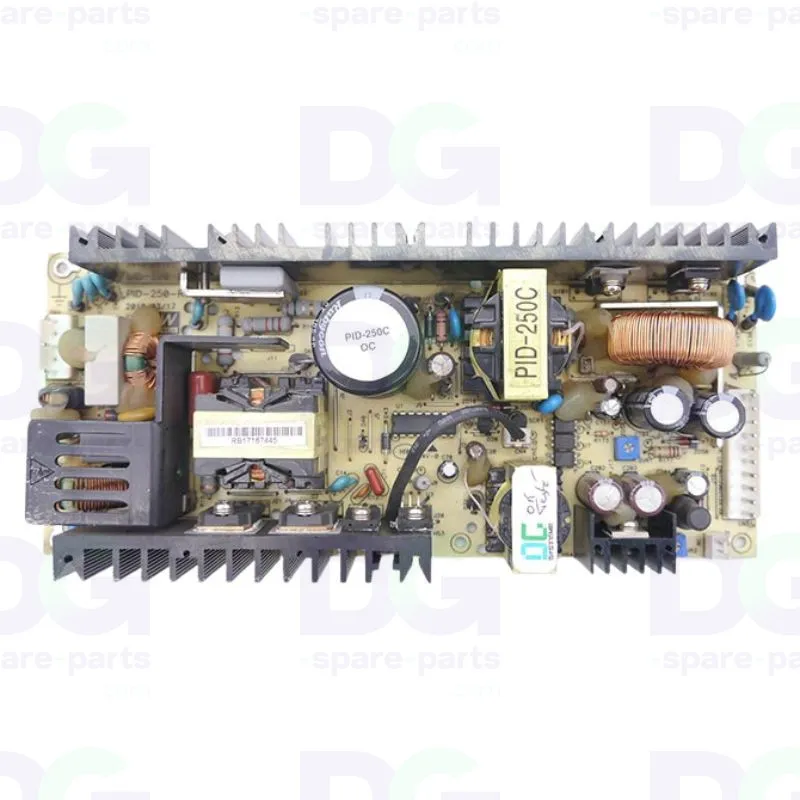

Das Netzteil Mean Well PID-250C (Ref. 3010117090) ist ein Schaltnetzteil in offener Bauform mit zwei galvanisch getrennten Ausgängen, das in den UV-Flachbettdruckern im Großformat Canon Océ Arizona und Fujifilm Acuity Advance eingesetzt wird. Es liefert zwei geregelte Spannungen: einen Hauptausgang 36 V / 6,3 A und einen Hilfsausgang 5 V / 5 A, bei einer Gesamtleistung von 251,8 W. Seine aktive PFC-Schaltung sichert einen hohen Wirkungsgrad von 86 % und die weltweite Netzverträglichkeit (90~264 VAC). In offener Bauform ausgeführt, passt es unmittelbar in den Elektroraum der Maschine und versorgt die Steuerplatinen sowie die Motoren des Drucktisches.

Technische Daten

• OEM-Referenz: 3010117090
• Hersteller: Canon Océ
• Teileart: Schaltnetzteil mit zwei getrennten Ausgängen (252 W)
• Bauteilmodell: Mean Well PID-250C
• Gesamtleistung: 251,8 W
• Ausgang 1: 36 V DC / 6,3 A
• Ausgang 2: 5 V DC / 5 A
• Eingang: 90~264 VAC / 127~370 VDC
• Wirkungsgrad: 86 %
• Leistungsfaktorkorrektur: Aktive PFC
• Versand: Versandfertig zum Einbau

Kompatibilität und Verwendung

• Canon Océ Arizona 2xx
• Canon Océ Arizona 3xx
• Canon Océ Arizona 5xx
• Fujifilm Acuity

Funktion

• Wandelt die Netzspannung in geregelte Gleichspannungen für die internen Kreise um
• Versorgt die Steuerplatinen und die Motoren des Drucktisches
• Liefert zwei getrennte Spannungen (36 V und 5 V) für die Baugruppen
• Regelt die Ausgangsspannung trotz Schwankungen im Netz
• Schützt die Elektronik gegen Überspannung und Kurzschluss

Mögliche Verschleißerscheinungen

• Maschine startet nicht mehr oder schaltet zufällig ab
• Wiederkehrende Systemfehler im Zusammenhang mit der Stromversorgung
• Motoren des Tisches reagieren nicht oder nur zeitweise
• Ungewöhnliche Geräusche (Pfeifen, Klicken) aus dem Elektroraum
• Ungewöhnlich heiße interne Bauteile

Der Austausch dieses Teils stellt die einwandfreie Funktion der Maschine wieder her.
