E106614 – Linearencoder-Platine

Linear-Encoder-Karte – Mimaki JV33 / JV5 / CJV30 – E106614 / E103961

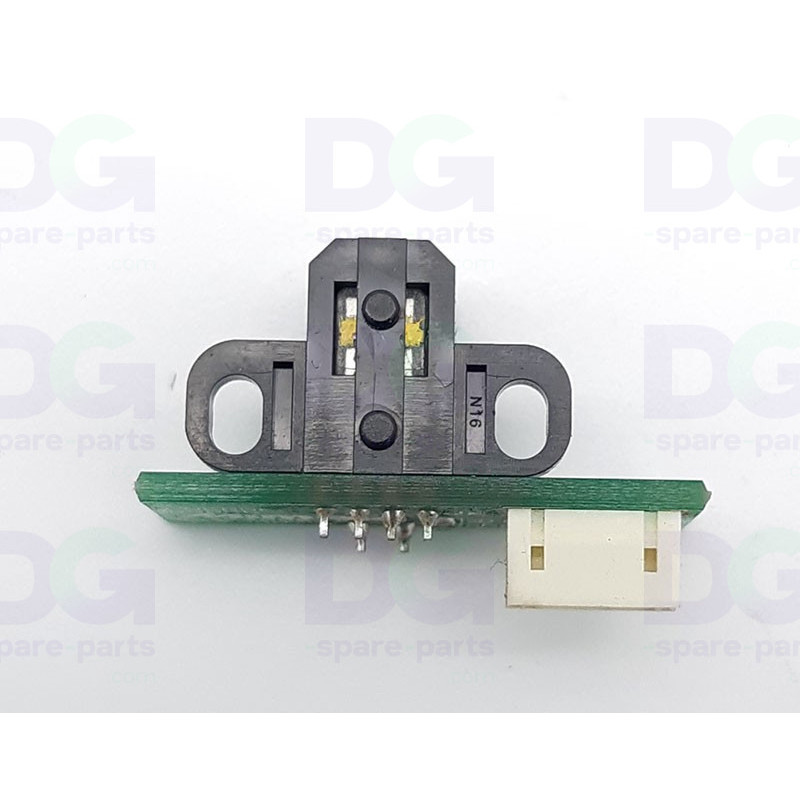

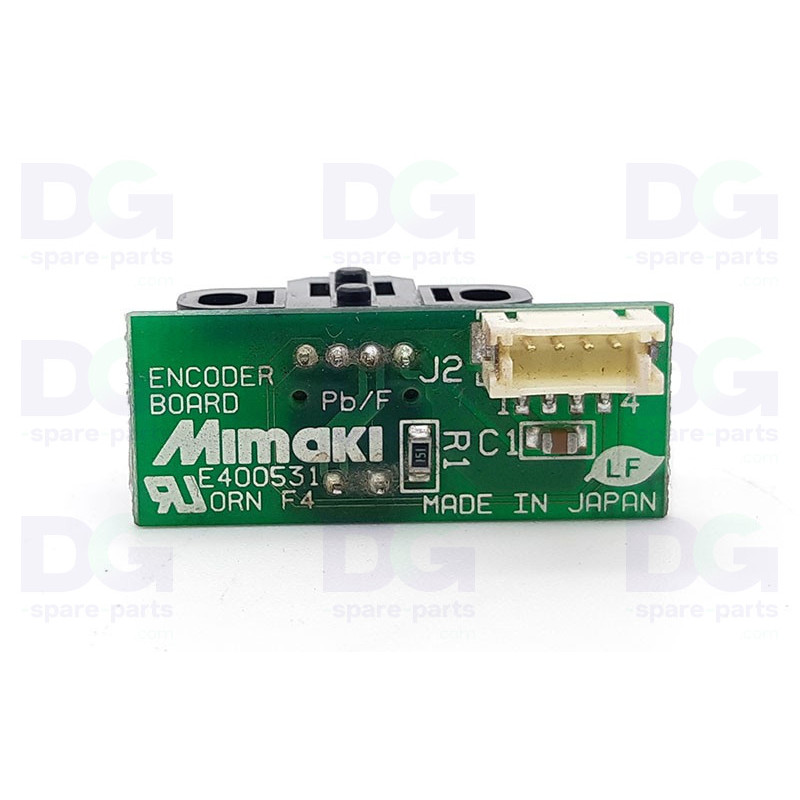

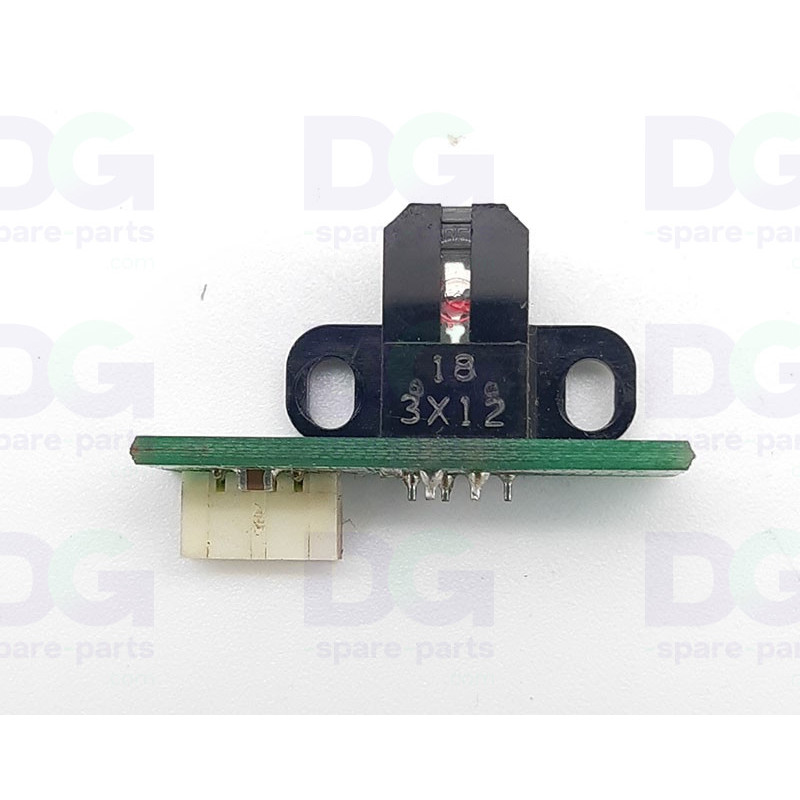

Die Linear Encoder Board (Art.-Nr. E106614 / E103961) ist die Linear-Encoder-Sensorplatine, die am Druckwagen der Mimaki-Großformatdrucker montiert ist. Sie liest die Positionsdaten vom Encoder-Streifen (Encoder Strip), um die genaue Position des Druckkopfes auf der horizontalen Achse zu bestimmen.

Dieser Sensor überträgt die Positionsdaten in Echtzeit an die Hauptplatine, die das Auslösen der Düsen mit der Bewegung des Schlittens synchronisiert. Diese Präzision gewährleistet eine perfekte Ausrichtung der Tintentropfen und eine hochauflösende Druckqualität.

Als Mimaki-Originalteil ersetzt die Artikelnummer E106614 die bisherige Artikelnummer E103961. Beide Artikelnummern sind austauschbar und lassen sich ohne Modifikationen an derselben Stelle installieren.

Technische Daten

• OEM-Teilenummer: E106614
• Vorherige Teilenummer: E103961
• Typ: Linear-Encoder-Sensorplatine (Linear Encoder PCB Assy)
• Position: Druckwagen (X-Achse)
• Funktion: Optisches Auslesen des Encoder-Bandes
• Herkunft: Mimaki-OEM-Teil
• Einbau: Direkter Austausch – beide Teilenummern sind austauschbar

Kompatibilität und Verwendung

• Mimaki JV5-130S / JV5-160S / JV5-260S / JV5-320S / JV5-320DS
• Mimaki JV33-130 / JV33-160 / JV33-260
• Mimaki JV150-130 / JV150-160
• Mimaki JV300-130 / JV300-160
• Mimaki CJV30-60 / CJV30-100 / CJV30-130 / CJV30-160
• Mimaki CJV150-75 / CJV150-107 / CJV150-130 / CJV150-160
• Mimaki CJV300-130 / CJV300-160
• Mimaki TS3-1600 / TS5-1600AMF

Funktion

• Liest die genaue Position des Druckwagens vom Encoderband ab
• Überträgt die Positionsdaten in Echtzeit an die Hauptplatine
• Synchronisiert die Auslösung der Düsen mit der Bewegung des Schlittens
• Gewährleistet die präzise Ausrichtung der Tintentropfen auf dem Druckmedium
• Ermöglicht hochauflösenden Druck und bidirektionale Ausrichtung

Mögliche Symptome bei einem Ausfall

• Wiederkehrende horizontale Verschiebungen zwischen den Druckdurchläufen
• Vertikale Streifen oder sichtbarer „Aliasing“-Effekt auf den Ausdrucken
• Encoder-Fehlermeldung auf dem Bedienfeld
• Der Schlitten positioniert sich nicht mehr korrekt oder überschreitet seinen Hub
• Bidirektionale Kalibrierung trotz Einstellungen nicht möglich

Der Austausch der Linear Encoder Board stellt die Positioniergenauigkeit des Schlittens und die Synchronisation der Düsen wieder her – unerlässlich für eine optimale Druckqualität auf allen kompatiblen Mimaki-Maschinen.
