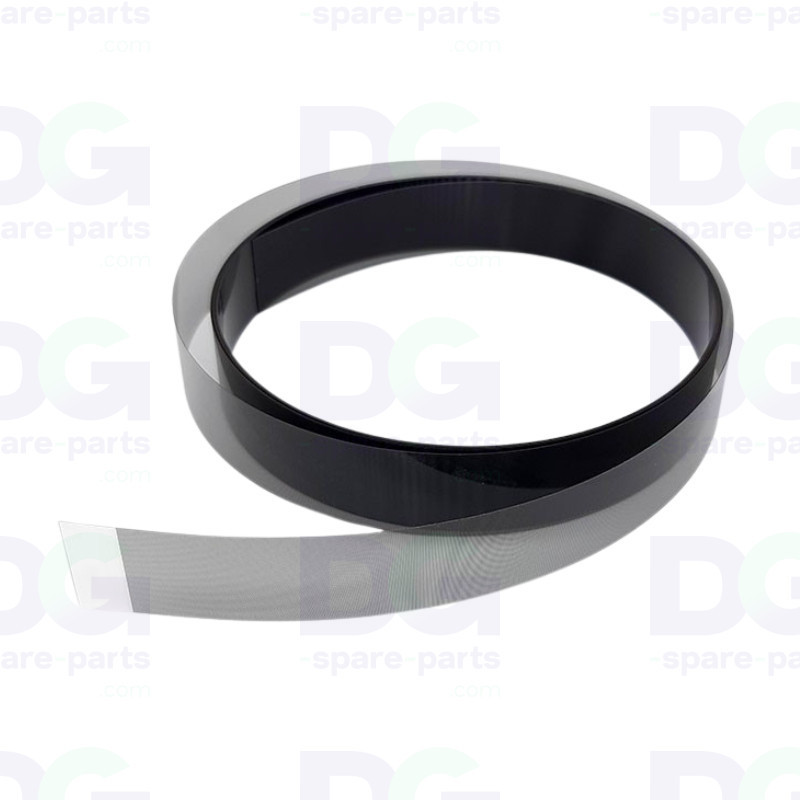

Linearer Encoder-Maßstab 150 LPI – L5000 – W25

Linear Encoder Scale 150 LPI – L5000 – W25

Die Linear Encoder Scale 150 LPI ist ein Codierband, das in linearen Positionierungssystemen von Industriemaschinen, insbesondere in Großformatdruckern und Präzisionsgeräten, verwendet wird.

Er funktioniert mit einem optischen Sensor, mit dem die Position des Schlittens oder einer Bewegungsachse präzise gemessen werden kann. Diese Messung gewährleistet eine äußerst genaue Positionierung während der Bewegungen der Maschine.

Mit einer Länge von 5000 mm kann dieses Codeband zugeschnitten (getrimmt) werden, um es an kleinere Drucker oder Geräte anzupassen.

Technische Daten

• Typ: Lineare Encoder-Skala
• Auflösung: 150 LPI (Lines Per Inch)
• Länge: 5000 mm
• Breite: 25 mm
• Technologie: Optisches Codeband
• Anpassung: Kann für kleinere Maschinen zugeschnitten werden

Kompatibilität und Verwendung

• Industrielle Großformatdrucker
• CNC-Maschinen und automatisierte Systeme
• Wird insbesondere bei bestimmten HP Scitex-Druckern verwendet

⚠️ Für HP Scitex-Drucker: Für die Installation dieses Codierbandes muss in der Regel die Aluminiumleiste des alten Codierbandes wiederverwendet werden.

Funktion

• Präzise Messung der Position einer Linearachse
• Kontrolle der Positionierung des Schlittens oder Portals
• Synchronisation der Maschinenbewegungen
• Aufrechterhaltung der Präzision industrieller Vorgänge

Mögliche Symptome bei Verschleiß

• Positionierungsfehler
• Druckversatz
• Verlust der Bewegungsgenauigkeit
• Fehlermeldungen im Zusammenhang mit Achsensensoren

Durch den Austausch des Codierbandes kann eine präzise und zuverlässige Positionierung des Bewegungssystems wiederhergestellt werden.
