E300473 – Linear-Encoder-Skala 2349 (Encoderband)

Linear-Encoder-Skala – Mimaki JV4-160 / JV5-130S / TX2-1600 – E300473

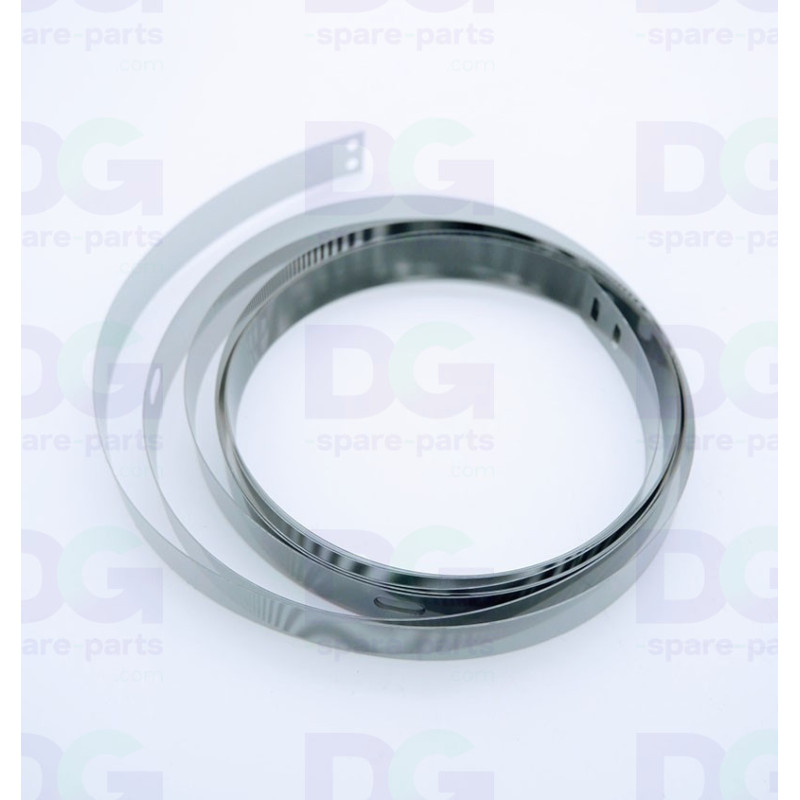

Das lineare Encoderband Mimaki E300473 (Linear Encoder Scale 2349) ist die optische Maßleiste, die entlang der Y-Schiene der Modelle JV4-160, JV5-130S und TX2-1600 befestigt ist. Es ersetzt die früheren Artikelnummern E300289 (JV4-160) und E300302 (JV5-130S). Der Encoder-Sensor liest es kontinuierlich aus, um die genaue Position der Druckköpfe zu ermitteln.

Ihre Teilung von 180 Linien pro Zoll (180 LPI) liefert der Steuerung bei jedem Durchlauf die Positionsreferenz. Diese Präzision gewährleistet eine exakte Tropfenplatzierung und einen bidirektionalen Druck ohne Versatz.

Wird einzeln geliefert, in den Originalabmessungen von 2337 × 15 mm, einschließlich Befestigungslöcher. Drei Varianten stehen auf diesem Datenblatt zur Auswahl: Neu (Originalteil von Mimaki), Überholt (geprüftes Originalteil) oder Neu / Kompatibel (von DG Spare Parts hergestelltes Band).

Technische Daten

• OEM-Teilenummer: E300473 (frühere Teilenummern E300289, E300302)
• Hersteller: Mimaki
• Teileart: Linear-Encoder-Skala (Linear Encoder Scale / Encoder Strip)
• Auflösung: 180 LPI
• Abmessungen: 2337 mm × 15 mm (Gesamtlänge, einschließlich Bohrungen)
• Betroffene Achse: Y – Bewegung des Druckwagens
• Lieferumfang: Einzelteil
• Zustand: Neu (OEM), generalüberholt oder neu / kompatibel, je nach gewählter Variante

Kompatibilität und Verwendung

• Mimaki JV4-160
• Mimaki JV5-130S
• Mimaki TX2-1600

Version „Neu / Kompatibel“ – hergestellt von DG Spare Parts

• Das Band wird in unserer Werkstatt aus einem generischen 180-LPI-Encoderband mit einer Breite von 15 mm und einer ursprünglichen Länge von 2337 mm zugeschnitten.
• Wird ohne Befestigungslöcher geliefert: Diese müssen vom Kunden selbst gebohrt werden, wobei die Position der Löcher des Originalbandes als Vorlage dient.
• Gleiche Auflösung und gleiche Breite wie das Originalteil, kompatibel mit dem vorhandenen Encodersensor.
• Fertigung auf Bestellung, ohne Herstellergarantie von Mimaki.

Funktion

• Übermittlung der Positionsreferenz des Schlittens auf der Y-Achse an den Encoder-Sensor
• Sicherstellung der Synchronisation zwischen der Bewegung des Schlittens und dem Druckvorgang der Druckköpfe
• Gewährleistung der Ausrichtung von Hin- und Rücklauf
• Die Maßgenauigkeit der Drucke aufrechterhalten

Mögliche Symptome bei Verschleiß

• Fehlermeldung „Y current over“ oder Stillstand des Schlittens während des Druckvorgangs
• Versatz oder Doppelabdruck der Druckdurchgänge im bidirektionalen Modus
• Feine, unregelmäßige Streifen über die gesamte Breite des Druckmediums
• Kratzer, Tintenflecken oder ausgelöschte Skalenmarkierungen auf dem Band

Der Austausch des Encoder-Bandes stellt eine zuverlässige Positionierung des Druckwagens wieder her und beseitigt Registerfehler, die auf eine beeinträchtigte Abtastung zurückzuführen sind.
