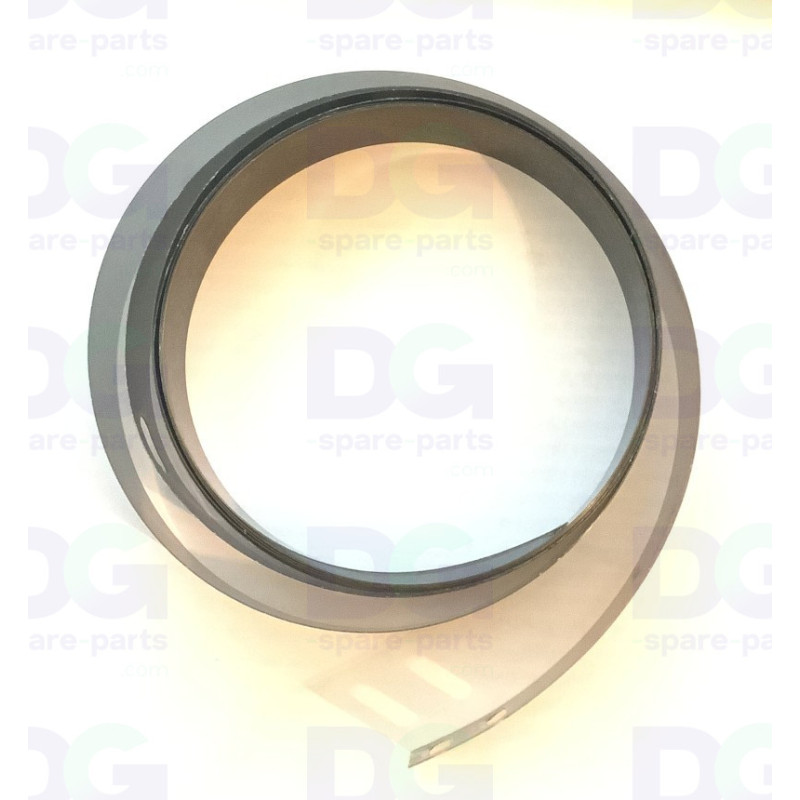

E300348 – Linear-Encoder-Maßstab 1857 (Encoder-Band)

Linear-Encoder-Skala – Mimaki JV33-130 / JV3-130 / CJV30-130 – E300348

Das lineare Encoderband Mimaki E300348 (Linear Encoder Scale 1857) ist die optische Maßleiste, die entlang der Y-Schiene der 130-cm-Maschinen der Serien JV3, JV22, JV33 und CJV30 angebracht ist. Der Encoder-Sensor liest diese Skala kontinuierlich ab, um die genaue Position der Druckköpfe zu ermitteln.

Seine Teilung mit 180 Linien pro Zoll (180 LPI) liefert der Steuerung bei jedem Durchlauf die Positionsreferenz. Diese Präzision gewährleistet eine exakte Tropfenplatzierung und einen bidirektionalen Druck ohne Versatz.

Wird einzeln geliefert, in den Originalabmessungen von 1857 × 15 mm, einschließlich Befestigungslöchern. Drei Varianten stehen auf diesem Datenblatt zur Auswahl: Neu (Originalteil von Mimaki), Überholt (geprüftes Originalteil) oder Neu / Kompatibel (von DG Spare Parts hergestelltes Band).

Technische Daten

• OEM-Teilenummer: E300348
• Hersteller: Mimaki
• Teiltyp: Linearencoder-Skala (Linear Encoder Scale / Encoder Strip)
• Auflösung: 180 LPI
• Abmessungen: 1857 mm × 15 mm (Gesamtlänge, einschließlich Bohrungen)
• Betroffene Achse: Y – Bewegung des Druckwagens
• Lieferung: Einzelteil, einbaufertig
• Zustand: Neu (OEM), generalüberholt oder neu / kompatibel, je nach gewählter Variante

Kompatibilität und Verwendung

• Mimaki JV33-130, JV33-130BS
• Mimaki JV3-130S, JV3-130SL, JV3-130SPII
• Mimaki JV22-130
• Mimaki CJV30-130, CJV30-130BS

Version „Neu / Kompatibel“ – hergestellt von DG Spare Parts

• Das Band wird in unserer Werkstatt aus einem generischen 180-LPI-Encoderband mit einer Breite von 15 mm auf die ursprüngliche Länge von 1857 mm zugeschnitten.
• Befestigungslöcher von DG Spare Parts anhand der Original-Schablone gebohrt: Das Band wird einbaufertig geliefert.
• Gleiche Auflösung und gleiche Breite wie das Originalteil, kompatibel mit dem vorhandenen Encoder-Sensor.
• Fertigung auf Bestellung, ohne Herstellergarantie von Mimaki.

Funktion

• Bereitstellung der Positionsreferenz des Schlittens auf der Y-Achse für den Encoder-Sensor
• Sicherstellung der Synchronisation zwischen der Bewegung des Schlittens und dem Druckvorgang der Druckköpfe
• Gewährleistung der Ausrichtung von Hin- und Rücklauf
• Die Maßgenauigkeit der Drucke aufrechterhalten

Mögliche Symptome bei Verschleiß

• Fehlermeldung „Y current over“ oder Stillstand des Schlittens während des Druckvorgangs
• Versatz oder Doppelabdruck der Druckdurchgänge im bidirektionalen Modus
• Feine, unregelmäßige Streifen über die gesamte Breite des Druckmediums
• Kratzer, Tintenflecken oder ausgelöschte Skalenstriche auf dem Band

Der Austausch des Encoderbandes stellt eine zuverlässige Positionierung des Druckwagens wieder her und beseitigt Registerfehler, die auf eine beeinträchtigte Abtastung zurückzuführen sind.
