E301358 – Y-Skala 1600, 150 LPI (Encoderband)

Linear-Encoderband – Mimaki UCJV300-160 / CJV330-160 / JV100-160 – E301358

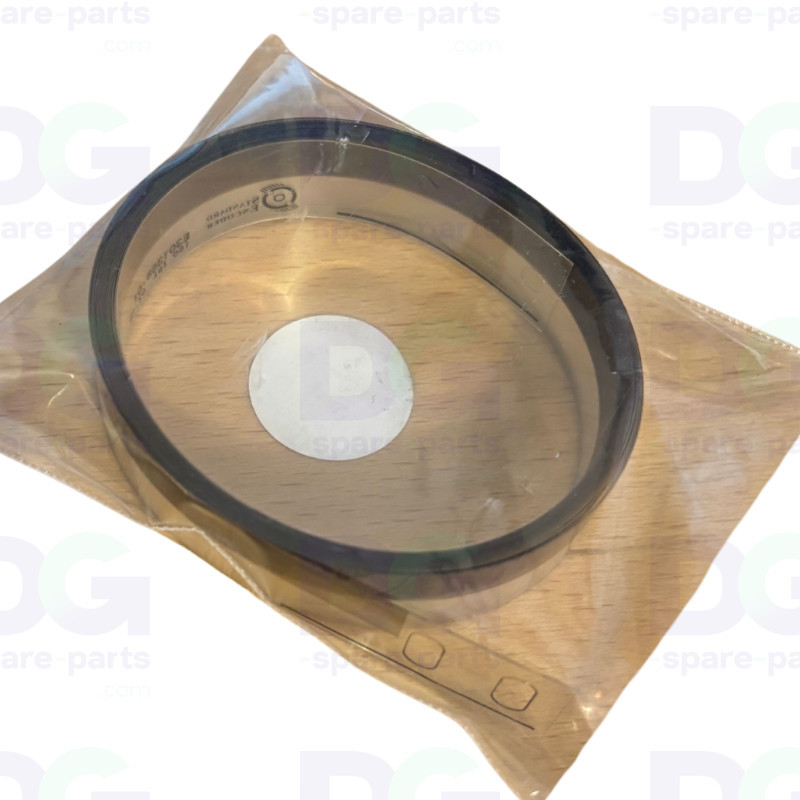

Das lineare Encoderband Mimaki E301358 (Y-Skala 1600, 150 LPI) ist das optische Maßband, das entlang der Y-Schiene der 160-cm-Maschinen der neuesten Generation angebracht ist: UCJV150 / UCJV300, 330er-Serie (CJV330, JV330, TS330) und 100er-Serie (JV100, UJV100, TS100). Der Encoder-Sensor liest sie kontinuierlich aus, um die genaue Position der Druckköpfe zu ermitteln.

Seine Teilung mit 150 Linien pro Zoll (150 LPI) liefert der Steuerung bei jedem Durchlauf die Positionsreferenz. Diese Präzision gewährleistet eine exakte Tropfenplatzierung und einen bidirektionalen Druck ohne Versatz. Achtung: Dieses Band ist nicht mit den 180-LPI-Leisten der Modelle JV150 / CJV150 / JV300 austauschbar.

Wird einzeln geliefert, Breite 15 mm, ungefähre Länge ≈ 2435 mm. Drei Varianten stehen auf diesem Datenblatt zur Auswahl: Neu (Mimaki-Originalteil), Überholt (geprüftes Originalteil) oder Neu / Kompatibel (von DG Spare Parts maßgefertigtes Band).

Technische Daten

• OEM-Teilenummer: E301358
• Hersteller: Mimaki
• Teiltyp: Linearencoder-Skala (Linear Encoder Scale / Encoder Strip)
• Auflösung: 150 LPI
• Abmessungen: ungefähre Länge ≈ 2435 mm × 15 mm
• Betroffene Achse: Y – Bewegung des Druckwagens
• Lieferumfang: Einzelteil
• Zustand: Neu (OEM), generalüberholt oder Neu / Kompatibel, je nach gewählter Variante

Kompatibilität und Verwendung

• Mimaki UCJV150-160, UCJV300-160
• Mimaki CJV330-160, JV330-160, TS330-1600
• Mimaki JV100-160, UJV100-160, TS100-1600

Version „Neu / Kompatibel“ – maßgefertigt von DG Spare Parts

• Das Band wird in unserer Werkstatt aus einem generischen 150-LPI-Encoderband mit einer Breite von 15 mm zugeschnitten.
• Genaue Maßangabe erforderlich: Geben Sie bei der Bestellung bitte die Gesamtlänge Ihres Originalbands einschließlich der Befestigungslöcher an. Ohne diese Angabe kann die Bestellung nicht in die Fertigung gegeben werden.
• Lieferung ohne Befestigungslöcher: Diese müssen vom Kunden selbst gebohrt werden, wobei die Position der Löcher des Originalbands als Vorlage dient.
• Fertigung auf Anfrage, ohne Herstellergarantie von Mimaki.

Funktion

• Übermittlung der Positionsreferenz des Schlittens auf der Y-Achse an den Encoder-Sensor
• Sicherstellung der Synchronisation zwischen der Bewegung des Schlittens und dem Auslösen der Druckköpfe
• Gewährleistung der Ausrichtung von Hin- und Rücklauf
• Die Maßgenauigkeit der Drucke gewährleisten

Mögliche Symptome bei Verschleiß

• Fehlermeldung „Y current over“ oder Stillstand des Schlittens während des Druckvorgangs
• Versatz oder Doppelabdruck der Durchläufe im bidirektionalen Modus
• Feine, unregelmäßige Streifen über die gesamte Breite des Druckmediums
• Kratzer, Tintenflecken oder ausgelöschte Skalenstriche auf dem Band

Der Austausch des Encoder-Bandes stellt eine zuverlässige Positionierung des Druckwagens wieder her und beseitigt Registerfehler, die auf eine beeinträchtigte Abtastung zurückzuführen sind.
