6701409010 - Testina di stampa DX6 serie VS

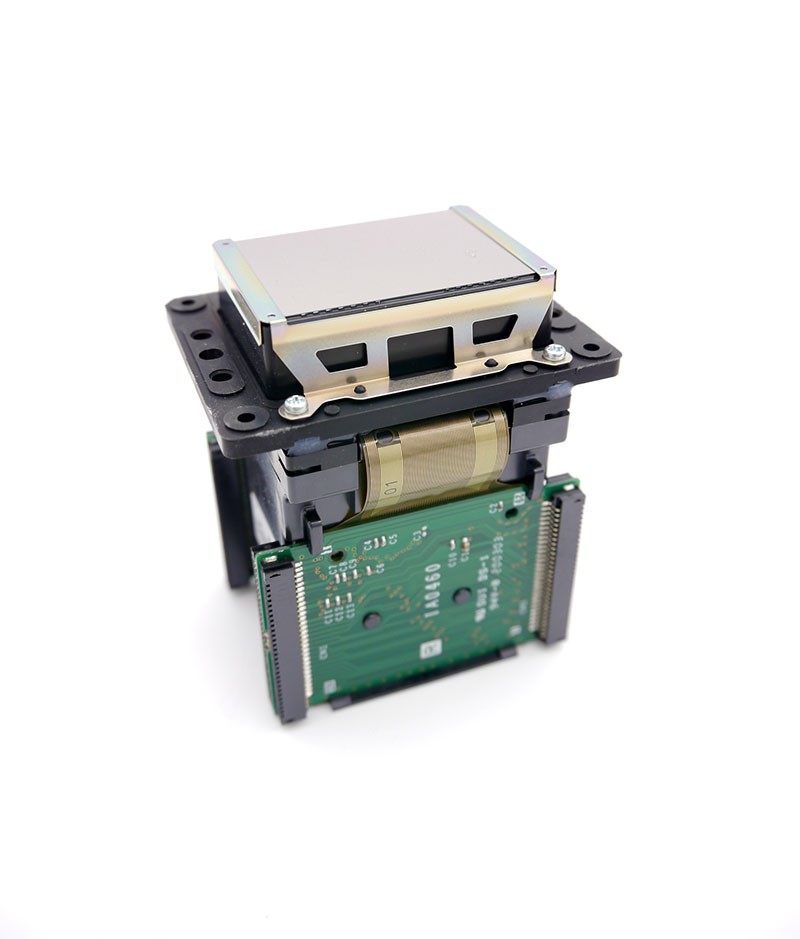

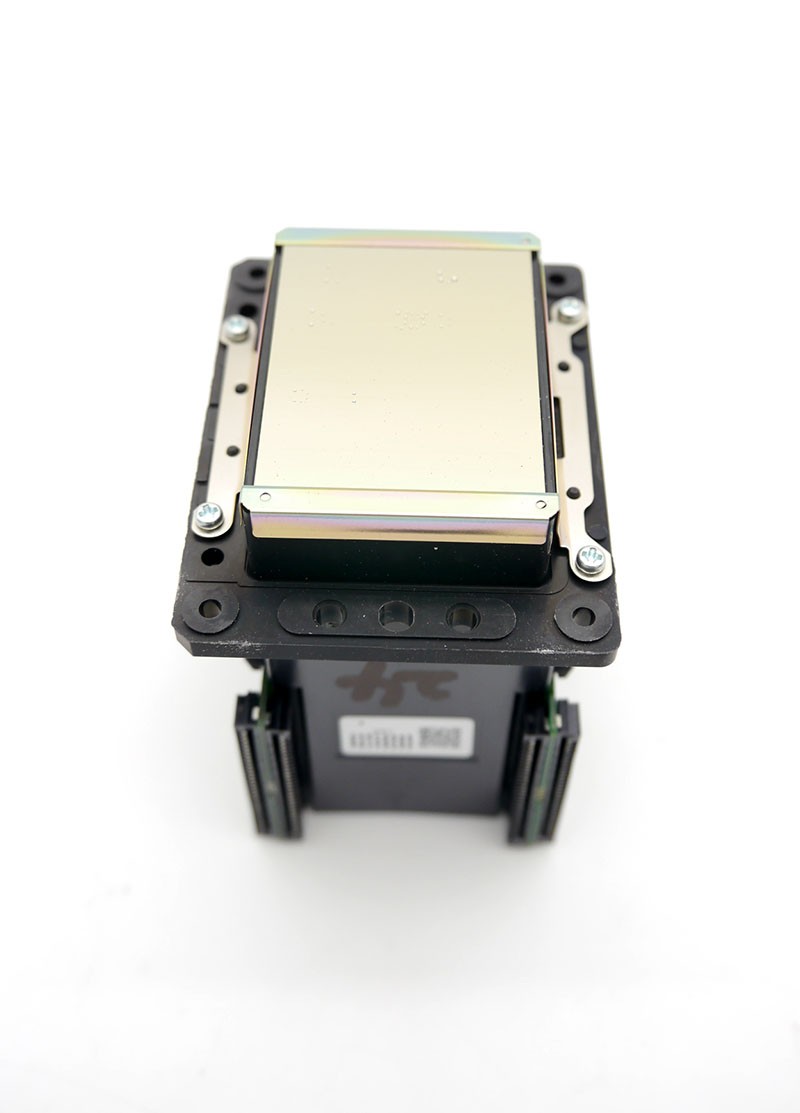

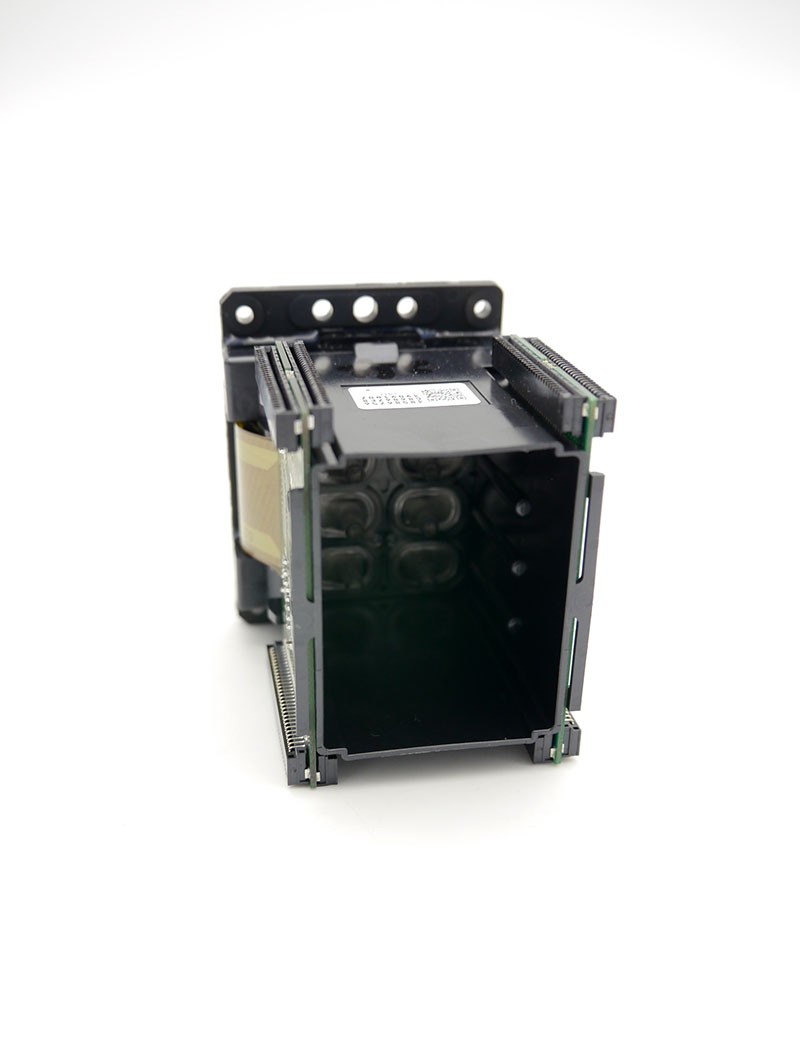

Testina di stampa DX6 / DX7 – Serie Roland VS / Mutoh ValueJet / Mimaki JV-CJV-TS – 6701409010

La testina di stampa DX6 con codice 6701409010 è la testina piezoelettrica originale Epson montata sulle stampanti eco-solvent Roland della serie VS e derivati (RA, RE, RF, EJ, FH), nonché su numerosi modelli Mutoh ValueJet e Mimaki JV/CJV/TS. Si tratta del componente chiave del carrello, che proietta le gocce di inchiostro eco-solvent o mild solvent sul supporto da stampare.

Costruita attorno a 8 linee di ugelli indipendenti (1440 ugelli in totale) e con una gestione variabile del dot da 1,5 a 21 picolitri, questa testina offre una risoluzione nativa di 360 dpi con una frequenza di spruzzo tipica di 8 kHz. Può essere pilotata in configurazione a 4 o 8 colori a seconda dell'architettura della macchina, garantendo un elevato livello di dettaglio e un'eccellente densità colorimetrica su tutti i supporti eco-solvent e mild solvent.

Questo pezzo è ricondizionato, testato e classificato in base alle condizioni prima della spedizione (vedere la tabella delle condizioni qui sotto). A seconda dei produttori, lo stesso componente è indicato con il codice 6701409010 presso Roland, DG-43988 / DG-42987 / DG-42771 / DG-43345 presso Mutoh e M015372 / M010792 presso Mimaki; la denominazione DX6 o DX7 varia a seconda del produttore, ma la base tecnica Epson è identica. L'installazione richiede l'uso di valvole di smorzamento DX6 compatibili e una regolazione precisa dell'allineamento, della calibrazione e del capping dopo il montaggio.

Informazione importante – pezzo usato ricondizionato

Per i ricambi usati, il materiale viene testato. Tuttavia, trattandosi di ricambi ricondizionati, non possiamo garantire la stessa qualità di stampa del materiale nuovo.

Tabella degli stati

• Perfetto: da 0 a 2 ugelli mancanti
• Buono: da 3 a 5 ugelli mancanti
• Accettabile: da 6 a 10 ugelli mancanti

Tempi di preparazione, stoccaggio e processo prima dell'uso

Ogni testina di stampa viene sottoposta a un controllo di 24-48 ore prima della spedizione. Durante questo periodo, la testina viene ispezionata, pulita e imballata per garantire la massima protezione durante il trasporto, da qui il tempo aggiuntivo prima della spedizione. Tutte le nostre testine di stampa vengono poi conservate in un liquido adatto per preservare gli ugelli durante il trasporto e lo stoccaggio presso il cliente.

Procedura consigliata prima del montaggio della testina di stampa:

1. Risciacquare con alcool isopropilico
2. Risciacquare con solvente
3. Collegare la testina di stampa alla macchina

Caratteristiche tecniche

• Codice OEM Roland: 6701409010
• Riferimenti OEM Mutoh corrispondenti: DG-43988 / DG-42987 / DG-42771 / DG-43345
• Riferimenti OEM Mimaki corrispondenti: M015372 / M010792
• Produttore: Epson (testina DX6 / DX7 originale, confezionata secondo le specifiche del produttore)
• Tipo di ricambio: Testina di stampa piezoelettrica eco-solvent / mild solvent — ricondizionata e testata
• Tecnologia: Epson DX6 / DX7 (punto variabile)
• Numero di canali: 8 linee di ugelli indipendenti
• Numero di ugelli: 1440 in totale (8 × 180)
• Dimensione goccia: da 1,5 a 21 picolitri (punto variabile)
• Risoluzione nativa: 360 dpi
• Frequenza di stampa tipica: 8 kHz
• Configurazione inchiostri: 4 o 8 colori a seconda della macchina
• Inchiostri compatibili: eco-solvent e mild solvent
• Smorzatori richiesti: smorzatori a valvola DX6 (non inclusi)
• Confezionamento: Testina immersa in un liquido di conservazione adatto
• Tempi di preparazione: 24 ore di controllo, pulizia e protezione prima della spedizione
• Consegna: Testina completa pronta per il montaggio, senza valvole

Compatibilità e utilizzo

Roland — codice originale 6701409010:

• Roland VS-300, VS-300i
• Roland VS-420
• Roland VS-540, VS-540i
• Roland VS-640, VS-640i
• Roland RA-640
• Roland RE-640
• Roland RF-640, RF-640A
• Roland EJ-640
• Roland FH-740

Mutoh ValueJet — codici incrociati DG-43988 / DG-42987 / DG-42771 / DG-43345:

• Mutoh ValueJet VJ-1324 / VJ-1324X
• Mutoh ValueJet VJ-1624 / VJ-1624X / VJ-1624W
• Mutoh ValueJet VJ-1638
• Mutoh ValueJet VJ-1924W
• Mutoh ValueJet VJ-1626UH
• Mutoh ValueJet VJ-426UF

Mimaki — riferimenti incrociati M015372 / M010792:

• Mimaki JV150-130, JV150-160
• Mimaki JV300-130, JV300-160
• Mimaki CJV150-75, CJV150-107, CJV150-130, CJV150-160
• Mimaki CJV300-130, CJV300-160
• Mimaki JV34-260
• Mimaki TS34-1800A

Funzione

• Proiezione di gocce di inchiostro eco-solvent / mild solvent sul supporto da stampare
• Gestire la modulazione delle dimensioni delle gocce (variable dot) per le sfumature e le aree sottili
• Riprodurre la risoluzione nativa di 360 dpi sulle 8 linee di ugelli indipendenti
• Garantire la velocità di stampa alla frequenza di spruzzo nominale della macchina
• Riprodurre fedelmente i colori in modalità a 4 o 8 canali a seconda del profilo della macchina

Possibili sintomi in caso di usura o difetto

• Ugelli ostruiti persistenti nonostante i cicli di pulizia e spurgo
• Linee mancanti (banding) o interruzioni irreversibili degli ugelli nel nozzle check
• Deriva colorimetrica e perdita di densità di stampa
• Bavature, getti deviati o gocce satellite visibili sulle stampe
• Errori di tensione della testina / temperatura della testina segnalati dalla macchina
• Perdita di inchiostro dal corpo della testina o dai contatti elettrici

La sostituzione della testina DX6 / DX7 con questo pezzo ricondizionato e testato ripristina la qualità di stampa, elimina i difetti permanenti degli ugelli e offre un'alternativa economica all'acquisto di un prodotto nuovo, in una logica di economia circolare. Prevedere la sostituzione sistematica dei damper DX6 durante l'installazione per preservare la testina.

♻️ DG Spare Parts – specialista europeo in ricambi per stampanti e plotter di grande formato.
