CUTTER DRIVER PCB ASSY - E105370

Scheda driver della taglierina (Cutter Driver PCB Assy) – Mimaki CJV30 E105370

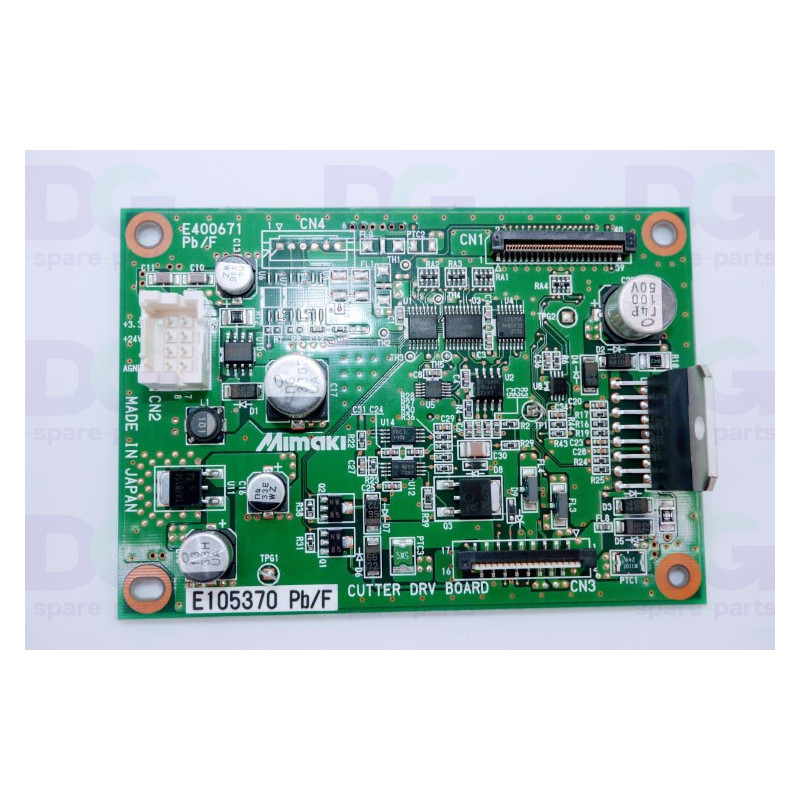

La scheda driver della taglierina (Cutter Driver PCB Assy, E105370) equipaggia le stampanti Mimaki. Pilota il motore di taglio (cutter) e gestisce l'elettronica della funzione di taglio del supporto.

Secondo il manuale di manutenzione della serie Mimaki CJV30 (§ 2.3.5 « Cutter Driver PCB Assy »), questa scheda è montata sulla scheda principale (« Main PCB Assy »), nel vano elettronico. Riceve dalla scheda principale i segnali di controllo e l'alimentazione dei solenoidi e li trasmette alla scheda del carrello di taglio (« Cutter Slider PCB Assy »). Due distributori indicano che è sostituita dalla revisione E106989 (« Cutter Driver PCB 2 Assy »).

Specifiche tecniche

• Riferimento OEM: E105370
• Produttore: Mimaki
• Tipo di pezzo: Scheda driver della taglierina (cutter driver PCB)
• Designazione del costruttore: « Cutter Driver PCB Assy » (manuale di manutenzione Mimaki « CJV30 Series », § 2.3.5)
• Posizione: Sulla scheda principale (« Main PCB Assy »), nel vano elettronico (« electrical box »)
• Connettori: CN1: 50 pin, controllo, verso la « Main PCB Assy »; CN2: 8 pin, alimentazione dei solenoidi, verso la « Main PCB Assy »; CN3: 17 pin, controllo e alimentazione, verso la « Cutter Slider PCB Assy »
• Punti di test: TP1: tensione di uscita del sensore dei segni di registro (« mark sensor »); TPG1: massa (GND)
• Sostituita da: E106989 (« Cutter Driver PCB 2 Assy »), secondo due distributori
• Nota: Il termine « taglierina » usato in questa pagina è riduttivo: secondo il manuale di manutenzione della serie CJV30, la scheda serve l'intero sistema di taglio del carrello (utensile, sensore dei segni di registro, lama di taglio automatico), e non solo il taglio del supporto. La dicitura « Pilota il motore di taglio (cutter) » non è documentata: la scheda trasmette il controllo e l'alimentazione dei solenoidi e dei sensori del carrello di taglio. Il riferimento equivalente E106989 è la revisione sostitutiva « Cutter Driver PCB 2 Assy ». I nostri dati precedenti indicavano i modelli Mimaki CJV30-60, CJV30-100, CJV30-130, CJV30-160 e CJV30-160BS.
• Spedizione: Spedito pronto per il montaggio

Compatibilità e uso

• Mimaki CJV30
• Prima della sostituzione, assicurarsi che nella scheda non rimanga alcuna carica elettrica, come prescrive il manuale di manutenzione CJV30 per i componenti elettrici.
• Il manuale prevede sulla scheda il punto di test TP1 (tensione di uscita del sensore dei segni di registro), da misurare rispetto a TPG1 (massa).

Funzione

• Scheda di interfaccia del sistema di taglio: riceve dalla scheda principale il controllo (CN1) e l'alimentazione dei solenoidi (CN2) e li trasmette alla « Cutter Slider PCB Assy » del carrello di taglio (CN3), secondo il manuale di manutenzione CJV30
• Serve, tramite la « Cutter Slider PCB Assy », il sensore dei segni di registro (« mark sensor »), il solenoide dell'utensile (« pen solenoid »), il sensore di connessione, il puntatore LED, il solenoide della lama di taglio automatico, il sensore PR e il solenoide di commutazione PR
• Pilota il motore di taglio (cutter)
• Gestisce l'elettronica della funzione di taglio
• Fornisce il collegamento con la scheda di controllo

Segni di usura

• Possibile malfunzionamento delle funzioni del carrello di taglio (sensore dei segni di registro, solenoide dell'utensile, puntatore LED, lama di taglio automatico): sintomo dedotto dalla funzione descritta nel manuale, poiché a questa scheda non è attribuito alcun codice di errore del costruttore
• Taglio non pilotato o pilotato male
• Taglio del supporto difettoso
• Errori elettronici
• Sottosistema di taglio inattivo

La sostituzione di questo pezzo ripristina il corretto funzionamento della macchina.

Riferimenti equivalenti : E106989

Parti associate

• Cutter Slider PCB Assy — scheda del carrello di taglio, collegata al connettore CN3 (17 pin) tramite un cavo piatto FFC; inoltra i segnali verso la testa di taglio
• Main PCB Assy (CJV30) — scheda principale su cui è montata la Cutter Driver PCB (CN1: controllo, 50 pin; CN2: alimentazione dei solenoidi, 8 pin)
