BOARD ASSY SUB - 2142883

Scheda secondaria (Board Assy Sub) – 2142883

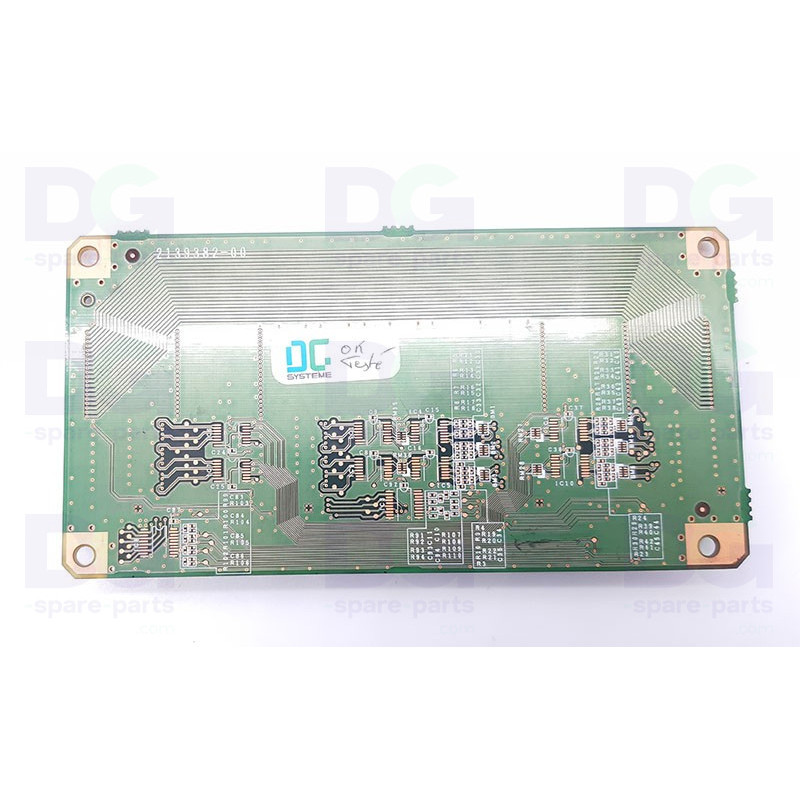

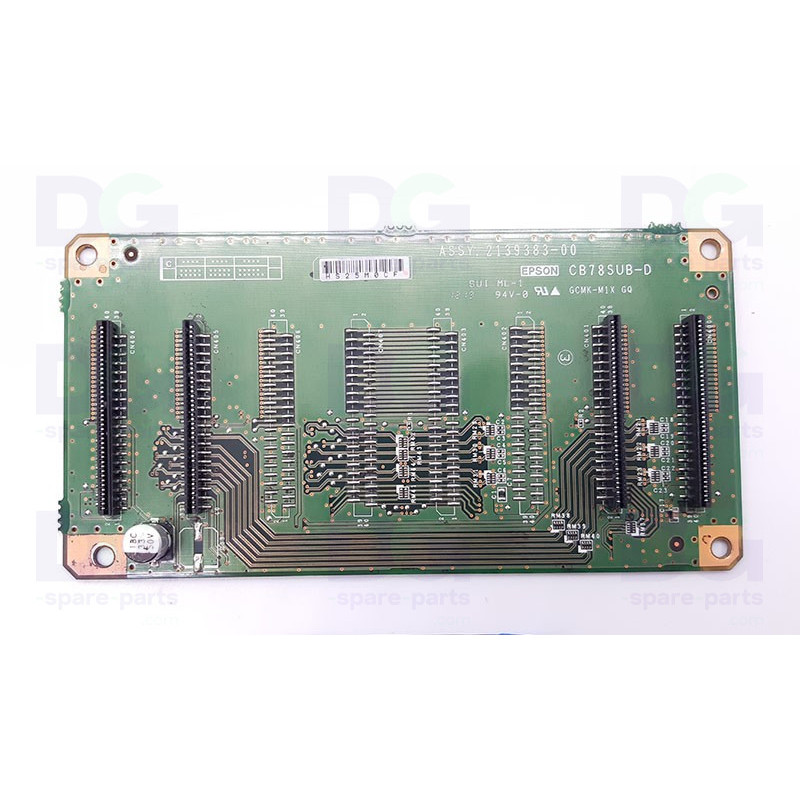

La scheda secondaria (Board Assy Sub, 2142883) equipaggia le stampanti Epson. Assicura il controllo elettronico di un sottosistema della macchina e trasmette i segnali alla scheda principale.

La sua denominazione nella distinta ricambi Epson è « BOARD ASSY.,SUB D ». Secondo il manuale di servizio della SureColor SC-S30600, la scheda « Sub-D Board » è montata sotto il coperchio superiore, nel telaio della stampante e non sul carrello; il suo schema di collegamento « CR Unit » vi fa arrivare i flat cable della testina di stampa sui connettori CN400 e CN401.

Specifiche tecniche

• Riferimento OEM: 2142883
• Produttore: Epson
• Tipo di pezzo: Scheda secondaria (Board Assy Sub)
• Denominazione costruttore: « BOARD ASSY.,SUB D » (« Sub-D Board » nel manuale di servizio)
• Connettori: CN400 e CN401 (flat cable relè della testina « Head Relay FFC »)
• Posizione: Sotto il coperchio superiore, nel telaio della stampante (fuori dal carrello)
• Fissaggio: 4 viti M3x8 « S-tite » argentate
• Nota: Il riferimento equivalente 2139383 indicato in questa pagina prodotto è ripreso dai nostri dati; nessun rivenditore né alcuna distinta ricambi consultati lo confermano. Da verificare sull'etichetta del pezzo prima di farvi affidamento. La denominazione « Scheda secondaria (Board Assy Sub) » è imprecisa: la distinta Epson indica « BOARD ASSY.,SUB D », scheda distinta dalla « Sub Board » montata sul carrello. Nessun codice di errore specifico di questa scheda è documentato pubblicamente.
• Spedizione: Spedito pronto per il montaggio

Compatibilità e uso

• Epson SureColor SC-B7000
• Epson SureColor SC-B7070
• Epson SureColor SC-B7080
• Epson SureColor SC-F7000
• Epson SureColor SC-F7070
• Epson SureColor SC-F7080
• Epson SureColor SC-S30610
• Epson SureColor SC-S30650
• Epson SureColor SC-S30670
• Epson SureColor SC-S30680
• Epson SureColor SC-S40600
• Epson SureColor SC-S40610
• Epson SureColor SC-S40650
• Epson SureColor SC-S40670
• Epson SureColor SC-S40680
• Epson SureColor SC-S30600
• Smontaggio secondo il manuale di servizio SC-S30600: leva di caricamento, pannello, coperchio superiore destro, coperchio posteriore sinistro, coperchio superiore sinistro e infine coperchio superiore; scollegare tutti i flat cable FFC prima di rimuovere le 4 viti.
• Al rimontaggio, rispettare il verso di montaggio della scheda: il manuale di servizio impone di installarla con l'orientamento corretto (« make sure to install it in the correct orientation »).
• Prima dell'ordine, rilevare la denominazione sull'etichetta: Epson distingue la « Sub Board » (sul carrello) dalla « Sub-D Board » (sotto il coperchio superiore); solo la « BOARD ASSY.,SUB D » corrisponde alla 2142883.

Funzione

• Scheda relè dei flat cable della testina di stampa (connettori CN400 / CN401) tra la scheda principale e il carrello, secondo lo schema di collegamento « CR Unit » del manuale di servizio SC-S30600
• Assicura il controllo elettronico di un sottosistema
• Trasmette i segnali alla scheda principale
• Funge da interfaccia tra il firmware e l'hardware

Segni di usura

• Testine di stampa non riconosciute o non pilotate: causa possibile in caso di difetto del collegamento tramite i flat cable CN400 / CN401 o della scheda stessa (controllare prima i flat cable)
• Sottosistema non pilotato
• Errori elettronici
• Perdita di comunicazione interna
• Comportamento irregolare o arresti macchina

La sostituzione di questo pezzo ripristina il corretto funzionamento della macchina.

Riferimenti equivalenti : 2139383

Parti associate

• 1574106 — flat cable relè della testina « HARNESS,HEAD ASSY,ASP » (« Head Relay FFC »), collegato ai connettori CN400 / CN401
