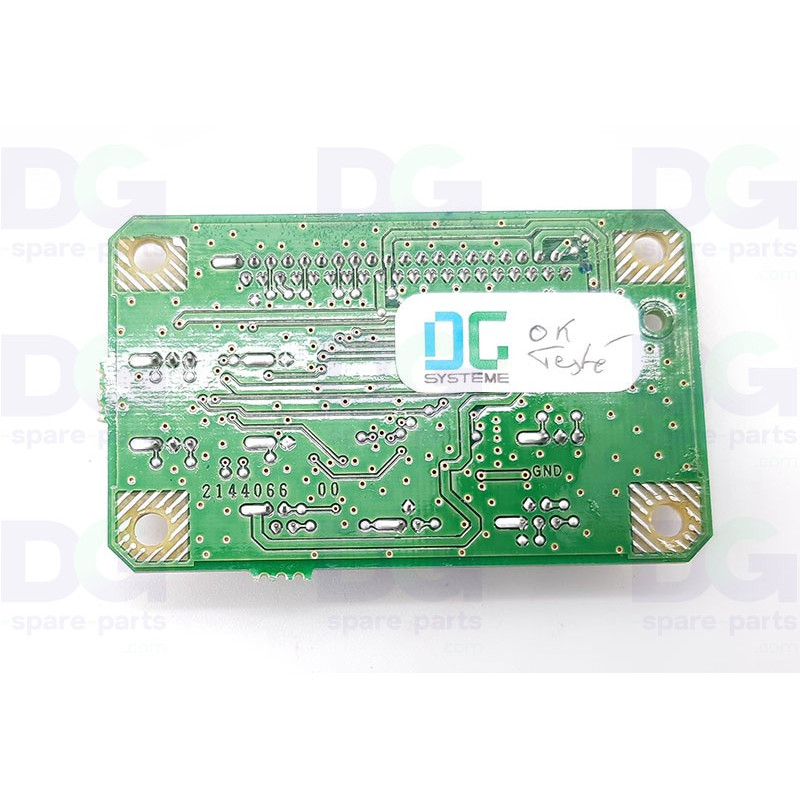

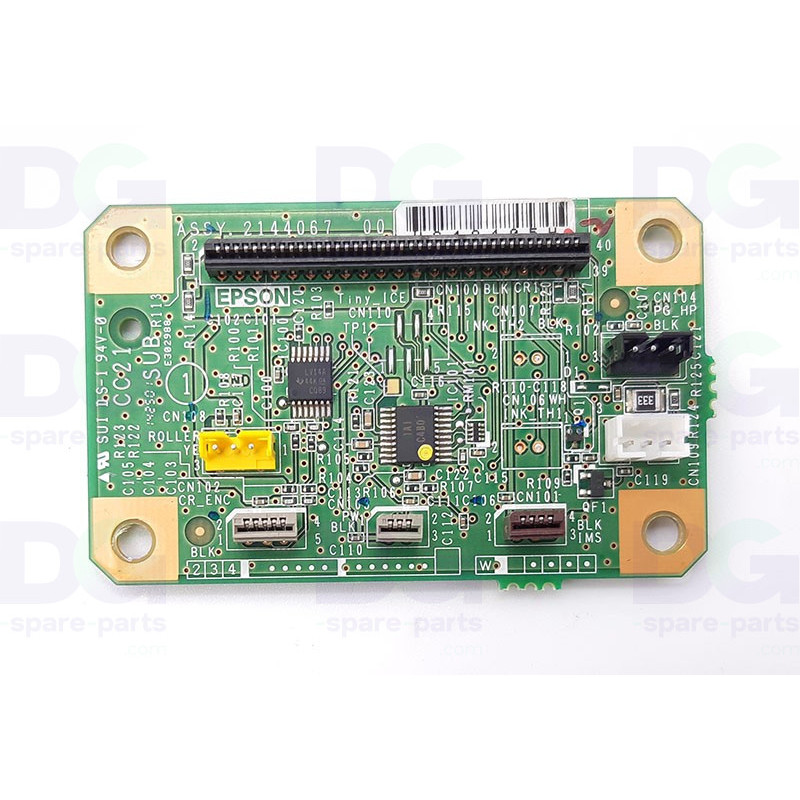

BOARD ASSY SUB - 2147857

Scheda secondaria (Board Assy Sub) – Epson SureColor 2147857

La scheda secondaria (Board Assy Sub, 2147857) equipaggia le stampanti Epson. Assicura il controllo elettronico di un sottosistema della macchina e trasmette i segnali alla scheda principale.

Nelle nomenclature Epson, la « BOARD ASSY.,SUB » 2147857 è classificata nella sezione carrello (« carriage »), insieme al carrello e ai suoi cablaggi; è venduta anche con il nome « CR board » (scheda del carrello). La elencano anche le nomenclature delle SureColor SC-F7100 / SC-F7170 / F7180 e SC-F7200 / SC-F7270 / F7280.

Specifiche tecniche

• Riferimento OEM: 2147857
• Produttore: Epson
• Tipo di pezzo: Scheda secondaria (sub board)
• Designazione del costruttore: « BOARD ASSY.,SUB » (Epson, posizione 518)
• Ubicazione: Carrello di stampa (« carriage »)
• Riferimento alternativo: 2142881, « BOARD ASSY.,SUB » delle nomenclature più vecchie (SureColor SC-F7000, SC-B7000, SC-S30600), indicato come « Alternative Part Number » dai distributori
• Nota: Il riferimento equivalente 2144067 indicato in questa pagina non è stato trovato in nessuna delle nomenclature Epson consultate (SureColor SC-S50600, SC-S70600, SC-F9200, SC-F7000) né presso i distributori: è mantenuto a titolo indicativo, da verificare sull'etichetta del pezzo prima di farvi affidamento. Le SureColor SC-S50680, SC-S70680, SC-S70675 e SC-F9280 dell'elenco di compatibilità non figurano nelle nomenclature consultate (probabili varianti regionali, non verificate).
• Spedizione: Spedito pronto per il montaggio

Compatibilità e uso

• Epson SureColor SC-S70610
• Epson SureColor SC-S50600
• Epson SureColor SC-S70600
• Epson SureColor SC-S50670
• Epson SureColor SC-S50680
• Epson SureColor SC-S70670
• Epson SureColor SC-S70680
• Epson SureColor SC-F9200
• Epson SureColor SC-F9270
• Epson SureColor SC-F9280
• Epson SureColor SC-S50610
• Epson SureColor SC-S70650
• Epson SureColor SC-S70675
• Epson SureColor SC-F7100
• Epson SureColor SC-F7170
• Epson SureColor SC-F7180
• Epson SureColor SC-F7200
• Epson SureColor SC-F7270
• Epson SureColor SC-F7280
• Epson SureColor SC-S30600
• Epson SureColor SC-S30650
• Epson SureColor SC-S30670
• Epson SureColor SC-S50650
• Epson SureColor SC-F7000
• Epson SureColor SC-F7070
• Epson SureColor SC-B7000
• Epson SureColor SC-B7070
• Sulle SureColor SC-F7000, SC-B7000 e SC-S30600, la nomenclatura originale indica la scheda con il riferimento 2142881; i distributori propongono la 2147857 per queste macchine. Rilevare il riferimento sulla scheda installata prima dell'ordine.

Funzione

• Scheda secondaria del carrello (« CR board »): elencata nella sezione carrello della nomenclatura Epson, con il cablaggio dell'encoder CR, il cavo del sensore CR e il cablaggio CR
• Assicura il controllo elettronico di un sottosistema
• Trasmette i segnali alla scheda principale
• Fa da interfaccia tra il firmware e l'hardware

Segni di usura

• Sottosistema non pilotato
• Errori elettronici
• Perdita di comunicazione interna
• Comportamento irregolare o arresti macchina

La sostituzione di questo pezzo ripristina il corretto funzionamento della macchina.

Riferimenti equivalenti : 2144067

Parti associate

• 2142288 — « HARNESS,CR,ENCODER »: cablaggio dell'encoder del carrello (nomenclatura SureColor SC-S50600)
• 2139289 — « CABLE,SENSOR,CR »: cavo del sensore del carrello (nomenclatura SureColor SC-S50600)
• 2142295 — « HARNESS,CR »: cablaggio del carrello (nomenclatura SureColor SC-S50600)
