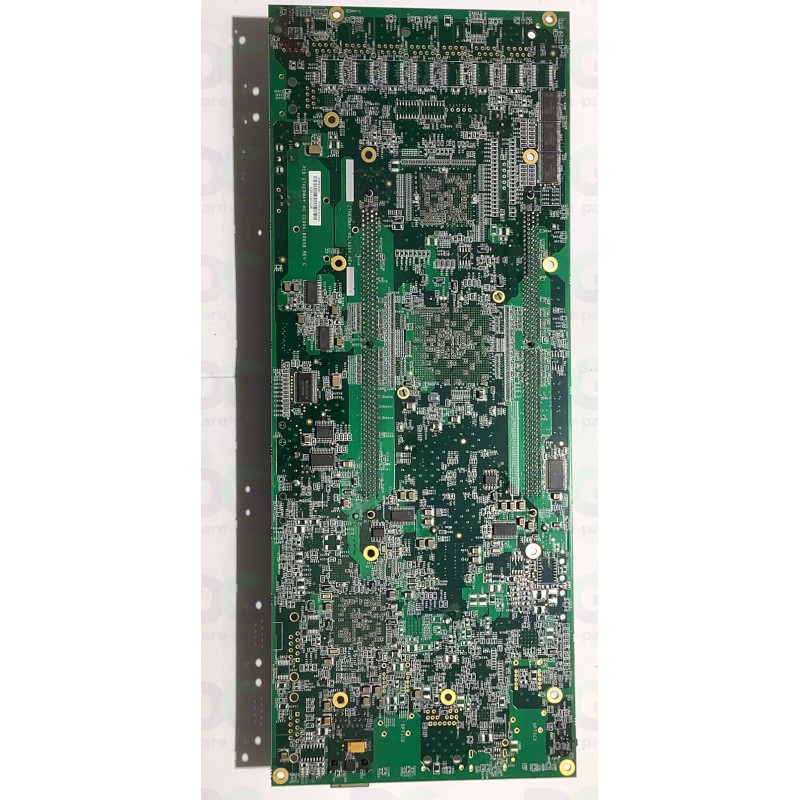

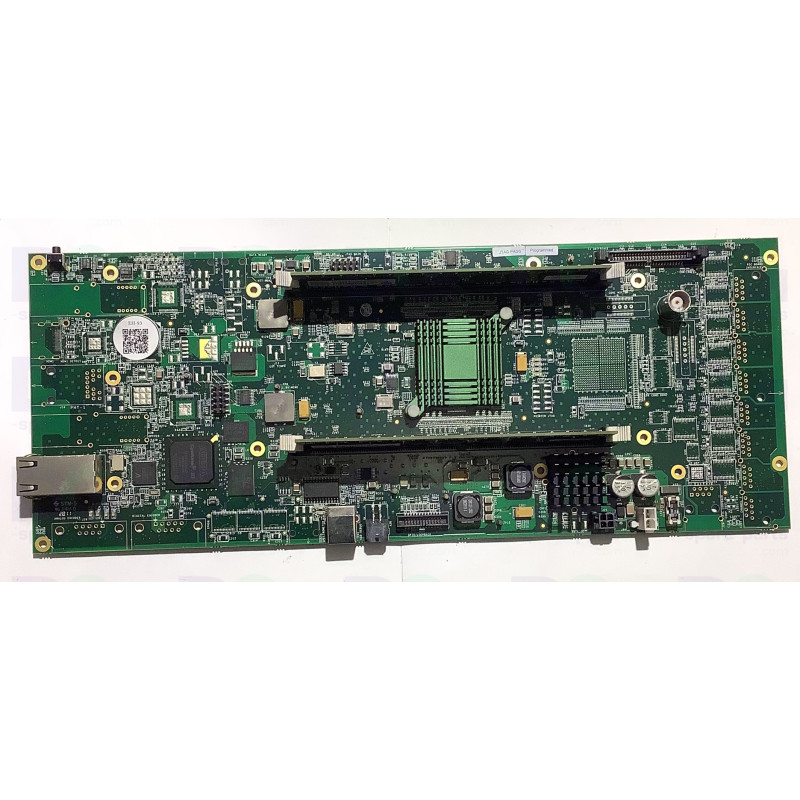

CC906-60251 - Board Etherway 4G Tj Assy Rohs

Scheda di rete Etherway 4G (Board Etherway 4G Tj Assy) – HP Scitex TJ CC906-60251

La scheda di rete (Board Etherway 4G Tj Assy RoHS, CC906-60251) equipaggia le HP Scitex. Gestisce la comunicazione di rete tra gli organi elettronici della macchina.

La sua designazione costruttore è «Board Etherway 4G TJ Assy RoHS»; è numerata anche CW906-60251 presso HP (stessa designazione). Le nomenclature HP la indicano sulle HP Scitex TJ8300 (CG739A; TurboJet 230 V 501SX3209R / U501SX3209 e 120 V 501S00051), TJ8350 220 V (CM008A), TJ8600 (CM062A), TJ Blaze 230 V (501S00158) e, sotto CW906-60251, sulla TJ8550 (CM003A). La dicitura «4G» la distingue dalla linea Etherway TurboJet di prima generazione, «Board-Etherway(Turbojet) Assy» 503000117 (versione RoHS CC903-62322 / CW980-00566), che coesiste con essa nella nomenclatura TJ senza che la loro intercambiabilità sia stabilita. La nomenclatura la collega alla scheda «Board-DTW_QLMT» CC903-61900 (cavo «W185 DTW_QLMT to Etherway» 504000524, set «QLMT-Etherway Connection Cables SP» CW980-00164 / CW980-00743) e a una scheda di ingressi/uscite «Board ETW IO Assy» 503000133; un cavo «RJ45 5 m for Ethernet 1G» (CW980-00188) figura nella stessa lista. Secondo queste diciture, l'Etherway è l'interfaccia dati della macchina lato rete; nessun documento del costruttore ne descrive il ruolo in modo esplicito.

Specifiche tecniche

• Riferimento OEM: CC906-60251
• Produttore: HP
• Tipo di pezzo: Scheda di interfaccia di rete (Etherway 4G board)
• Designazione costruttore: «Board Etherway 4G TJ Assy RoHS»
• Altra numerazione HP: CW906-60251 (stessa designazione)
• Generazione: «4G»; linea precedente «Board-Etherway(Turbojet) Assy» 503000117 (RoHS: CC903-62322 / CW980-00566), intercambiabilità non stabilita
• Schede associate: «Board-DTW_QLMT Assy-RoHS» CC903-61900 (cavo «W185»); «Board ETW IO Assy» 503000133
• Cavi associati: «W185 DTW_QLMT to Etherway» 504000524; «QLMT-Etherway Connection Cables SP» CW980-00164 / CW980-00743; «Cable RJ45 5 m for Ethernet 1G» CW980-00188
• Conformità: RoHS
• Macchine (codici HP): Scitex TJ8300 CG739A (TurboJet 230 V 501SX3209R / U501SX3209, 120 V 501S00051); TJ8350 220 V CM008A; TJ8600 CM062A; TJ Blaze 230 V 501S00158; TJ8550 CM003A (sotto CW906-60251)
• Nota: Nomenclatura Scitex chiusa: nessun manuale di assistenza, sintomo o codice di errore pubblicato per questa scheda. Le schede «Etherway 4G» delle HP Scitex FB7500 / FB7600 (CC906-80058) e FB10000 (CX157-00340) portano lo stesso nome ma riferimenti distinti: non sono presentate qui come equivalenti. Sotto CW906-60251, un elenco HP cita anche piattaforme FB6100, FB6700, XP2100-XP5300 e XL1500; questa compatibilità, non verificata, non è ripresa.
• Spedizione: Spedito pronto per il montaggio

Compatibilità e uso

• HP Scitex TJ8300
• HP Scitex TJ8550
• HP Scitex TJ8350
• HP Scitex TJ8600
• HP Scitex TJ Blaze 230v
• Due linee Etherway coesistono sulle TurboJet: «Etherway (TurboJet)» 503000117 / CC903-62322 e «Etherway 4G TJ» CC906-60251 / CW906-60251. Nulla prova che siano intercambiabili: rilevare il riferimento della scheda presente prima dell'ordine.
• Prima di sostituire la scheda, controllare il cavo «W185» e il set «QLMT-Etherway Connection Cables» verso la scheda DTW_QLMT (CC903-61900), nonché il collegamento RJ45 Ethernet.

Funzione

• Interfaccia dati della macchina lato rete, collegata alla scheda «DTW_QLMT» CC903-61900 (cavo «W185») e alla scheda «ETW IO» 503000133, secondo le diciture delle nomenclature HP; il ruolo dettagliato non è documentato pubblicamente
• Assicura il controllo elettronico di un sottosistema
• Trasmette i segnali alla scheda principale
• Fa da interfaccia tra il firmware e l'hardware

Segni di usura

• Sottosistema non pilotato
• Errori elettronici
• Perdite di comunicazione interna
• Comportamenti anomali o arresti macchina

La sostituzione di questo pezzo ripristina il corretto funzionamento della macchina.

Riferimenti equivalenti : CW906-60251

Parti associate

• CC903-61900 — scheda «Board-DTW_QLMT Assy-RoHS», collegata all'Etherway tramite il cavo «W185»
• 504000524 — cavo «W185 DTW_QLMT to Etherway», collegamento DTW_QLMT ↔ Etherway
• CW980-00164 — set «QLMT-Etherway Connection Cables SP» (anche CW980-00743), cavi di collegamento QLMT ↔ Etherway
• 503000133 — scheda «Board ETW IO Assy», ingressi/uscite associati all'Etherway
• CW980-00188 — cavo «RJ45 5 m for Ethernet 1G», collegamento di rete della stessa nomenclatura
• CC903-62322 — scheda «Board-Etherway(Turbojet) Assy RoHS» (CW980-00566, ex 503000117), linea Etherway di prima generazione, non «4G»
