CG-FX Series M PCB Assy - E103679 (E400456)

Scheda madre M (CG-FX Series M PCB Assy) – Mimaki CG-FX E103679

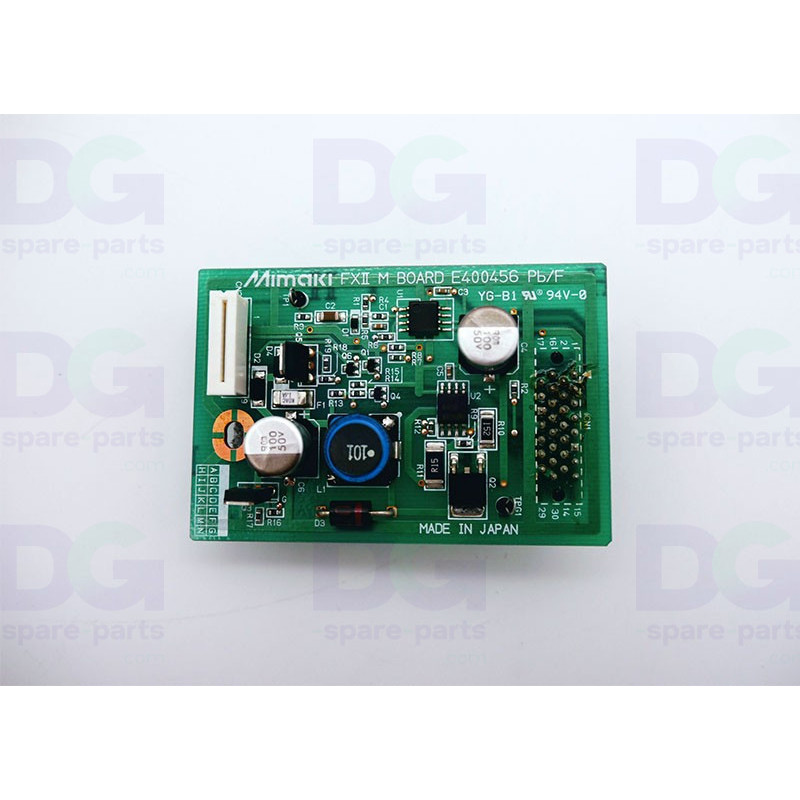

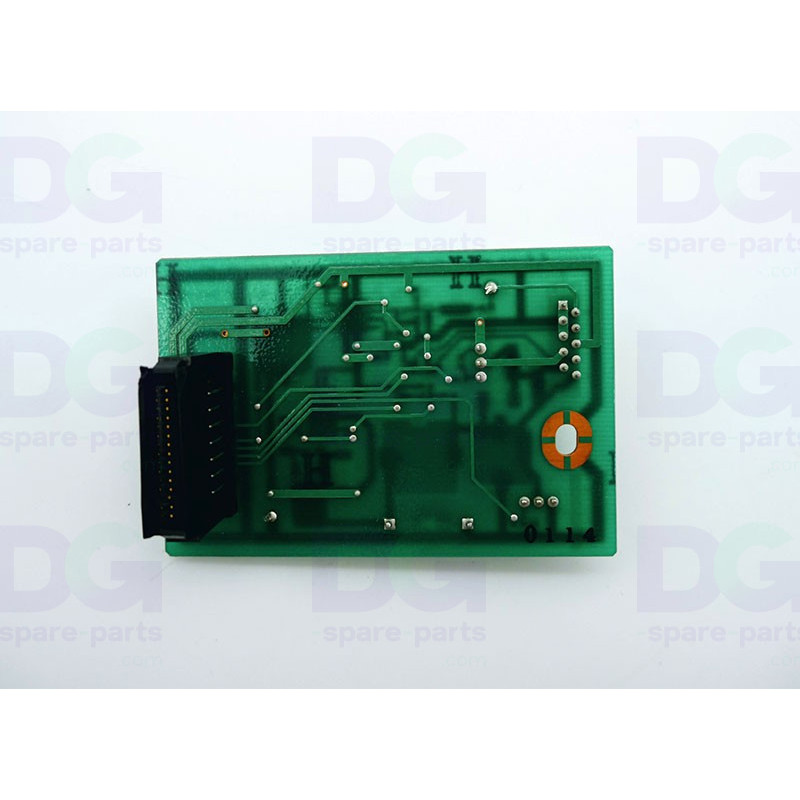

La scheda madre M (CG-FX Series M PCB Assy, E103679) equipaggia i plotter da taglio Mimaki serie CG-FX. Assicura il controllo centrale della macchina e coordina gli scambi tra i sottogruppi.

La sua designazione del costruttore è « Mark PCB MF assy » (manuale di manutenzione Mimaki CG-FX D500209): è la scheda del circuito di lettura dei segni di registro per il taglio (« Tombo »). Montata sulla scheda principale, dietro il coperchio laterale destro, collega il connettore CN20 della scheda principale alla scheda della testa « Mark PCB H » (E102475), che gestisce il sensore dei segni di registro, i solenoidi di marcatura e di taglio e il puntatore LED. Succede al riferimento E102642.

Specifiche tecniche

• Riferimento OEM: E103679
• Produttore: Mimaki
• Tipo di pezzo: Scheda madre M (main PCB, serie CG-FX)
• Designazione del costruttore: « Mark PCB MF assy » (manuale di manutenzione CG-FX); denominazione commerciale « CG-FX Series M PCB Assy »
• Connettori: CN1 → scheda principale « Main PCB » CN20; CN2 → scheda della testa « Mark PCB H »
• Posizione: Sulla scheda principale, dietro il coperchio laterale destro; fissaggio con 1 vite P3x6SMW
• Riferimento precedente: E102642 (« Mark PCB MF assy », sostituito da E103679)
• Documentazione: Mimaki CG-FX Maintenance Manual D500209 Ver. 3.00, § 2-11 (smontaggio) e § 3-2-7 (Mark PCB MF, CG-75FX / CG-130FX)
• Nota: Questa pagina presentava finora il pezzo come « scheda madre M » (« main PCB, serie CG-FX ») che assicura il controllo centrale della macchina. Secondo il manuale di manutenzione Mimaki CG-FX (D500209), E103679 / E102642 è la « Mark PCB MF assy », scheda del circuito di rilevamento dei segni di registro; la scheda principale delle CG-FX è la « Main PCB assy » (E102472 / E102706). Compatibilità: il manuale riserva la Mark PCB MF ai CG-75FX e CG-130FX ed equipaggia il CG-160FX con una « Sub PCB MF assy » (E102707), mentre due distributori elencano anche il CG-160FX e un solo distributore cita i CG-75FXII, CG-130FXII e CG-160FXII: verificare la scheda installata prima dell'ordine. Il riferimento E400456 è indicato come sostituito da E103679 da un solo distributore.
• Spedizione: Spedito pronto per il montaggio

Compatibilità e uso

• Mimaki CG
• Dopo la sostituzione, regolare la sensibilità del fotosensore dei segni di registro secondo la procedura « Adjusting the mark sensor » del manuale di manutenzione CG-FX.
• Sul CG-160FX, identificare la scheda installata prima dell'ordine: il manuale di manutenzione descrive per questo modello una « Sub PCB MF assy » (E102707) nella stessa posizione.

Funzione

• Collega la scheda principale (connettore CN20) alla scheda della testa « Mark PCB H » tramite i connettori CN1 e CN2 (manuale di manutenzione CG-FX)
• Fa parte del circuito di lettura dei segni di registro per il taglio (« Tombo »): sensore dei segni di registro, solenoidi di marcatura e di taglio, puntatore LED, gestiti lato testa dalla Mark PCB H
• Assicura il controllo centrale della macchina
• Coordina gli scambi tra i sottogruppi
• Funge da interfaccia elettronica di controllo centrale

Segni di usura

• Errore « ERR 36 MARKdetect » (mancato rilevamento dei segni di registro): regolare prima la sensibilità del fotosensore secondo il manuale di manutenzione; se l'errore persiste, è possibile un guasto del cavo o di una scheda del circuito di rilevamento dei segni
• Sottosistema non pilotato
• Errori elettronici
• Perdita di comunicazione interna
• Comportamento irregolare o arresti macchina

La sostituzione di questo pezzo ripristina il corretto funzionamento della macchina.

Riferimenti equivalenti : E102642

Parti associate

• E102475 — scheda della testa « Mark PCB H assy », collegata al connettore CN2 (sensore dei segni di registro, solenoidi, puntatore LED)
• E102165 — scheda del sensore dei segni di registro « Mark sensor PCB assy », collegata alla Mark PCB H
• E102472 — scheda principale « Main PCB assy » delle CG-FX, il cui connettore CN20 riceve questa scheda
• E102706 — scheda principale « Main PCB assy » delle CG-FX, il cui connettore CN20 riceve questa scheda
• E102707 — « Sub PCB MF assy », scheda montata nella stessa posizione sul CG-160FX (CN1 → Main PCB CN20, CN2 → Mark PCB H, CN4 → USB)
