0042-6848 - Scheda di controllo Ultra3000 (azionamento VUTEk QS)

Scheda elettronica (ECN) — 10010267

La scheda elettronica (ECN, 10010267) equipaggia le stampanti VUTEk. Fornisce il controllo elettronico di un sottosistema della macchina e trasmette i segnali alla scheda di controllo.

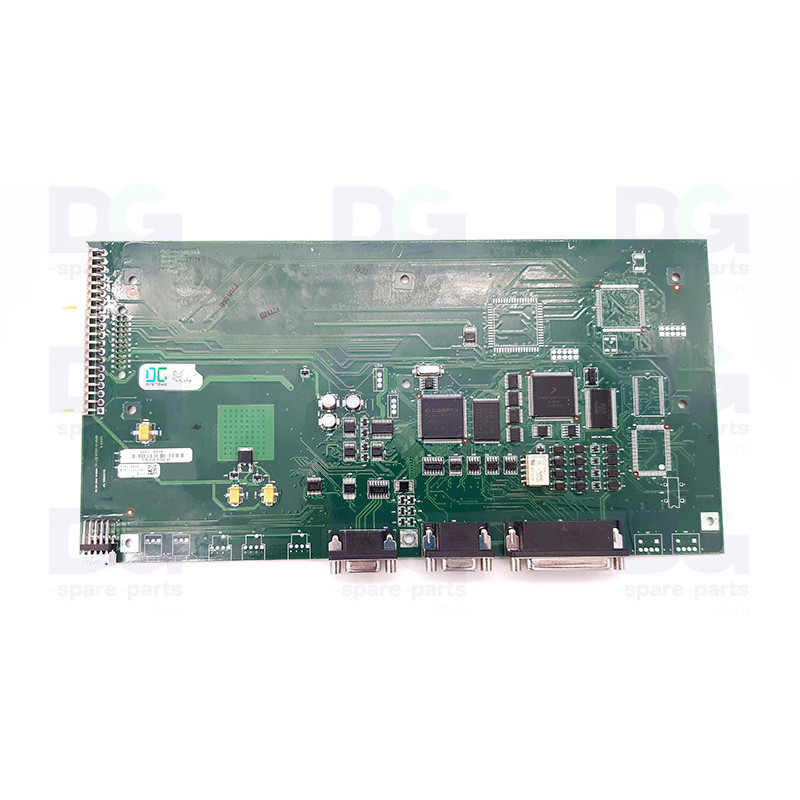

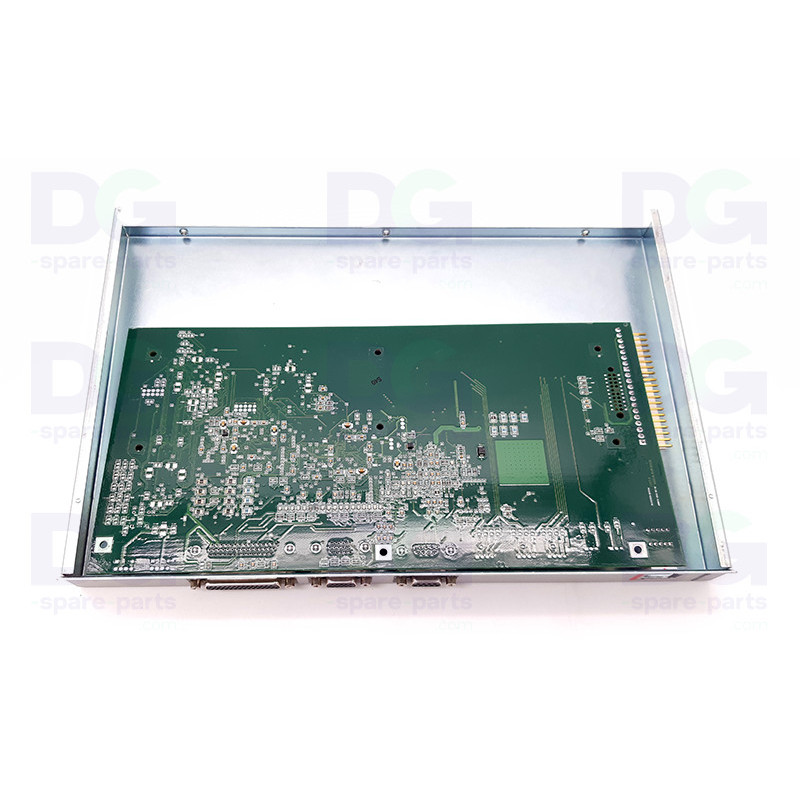

L'etichetta della scheda riporta « ASSY 0042-6848 » e « ECN 100102677 » : il numero 10010267 del catalogo è questo numero di modifica tecnica (Engineering Change Notice), il codice di assieme è 0042-6848 e il circuito stampato è serigrafato AW0016-6563 rev 02. Questa numerazione è quella di Allen-Bradley (Rockwell Automation, ex Electro-Craft / Reliance Electric) : si tratta della scheda di controllo di un servoazionamento Ultra3000 (serie 2098-DSD), l'azionamento d'asse che la gamma VUTEk QS monta con il codice P7886-A (Ultra 3000 SERCOS 10 A / 30 A).

Specifiche tecniche

• Riferimento OEM: 10010267
• Produttore: Vutek (Efi)
• Tipo di pezzo: Scheda di controllo elettronico
• Codice di assieme: 0042-6848 (etichetta ASSY) ; ECN 100102677 = numero di modifica, non un codice ricambio
• Circuito stampato: AW0016-6563 rev 02 (Allen-Bradley)
• Designazione del costruttore: Scheda di controllo (control board) di servoazionamento Allen-Bradley Ultra3000, serie 2098-DSD
• Azionamento ospite: VUTEk P7886-A : QS Series Servo Drive Ultra 3000 10 A / 30 A (SERCOS)
• Connettori: CN1 D-sub ingressi / uscite di comando ; CN2 D-sub 15 poli retroazione encoder motore ; CN3 D-sub 9 poli porta seriale ; J3 20 poli verso la scheda di potenza ; J4A, J5, J1, U66, U67
• Componenti rilevati: Display a 7 segmenti del codice di stato, 2 LED, 3 blocchi di microinterruttori da S1 a S3, relè NEC EB2-5NU, 16 optoisolatori (ingressi / uscite isolati), processore con quarzo a 24 MHz, diverse posizioni non popolate (varianti di assieme)
• Spedizione: Spedito pronto per il montaggio

Compatibilità e uso

• VUTEk QS2 Pro
• Verificare sull'azionamento originale l'indice esatto (taglia 10 A o 30 A, versione SERCOS o DeviceNet) prima della sostituzione : la variante precisa della scheda 0042-6848 non è documentata online
• Si monta nell'azionamento Ultra3000, non direttamente nella stampante

Funzione

• Logica di comando del servoazionamento d'asse : riceve i riferimenti dal bus, legge la retroazione encoder del motore (CN2) e pilota la scheda di potenza (J3)
• Gestisce gli ingressi / uscite isolati di comando (CN1), il relè di uscita e la visualizzazione del codice di stato
• Fornisce il controllo elettronico di un sottosistema
• Trasmette i segnali alla scheda di controllo
• Funge da interfaccia tra firmware e hardware

Segni di usura

• Azionamento d'asse che mostra un codice di guasto o resta senza stato all'avvio
• Asse non asservito, motore non alimentato mentre la scheda di potenza è integra
• Perdita di comunicazione dell'azionamento sul bus
• Sottosistema non pilotato
• Errori elettronici
• Perdita di comunicazione interna
• Comportamento irregolare o arresti della macchina

La sostituzione di questo pezzo ripristina il corretto funzionamento della macchina.
