3010121158 – Arizona 360 / 4xx – FSK Housing Lampada UV 110 mm

Presentazione

Il FSK Housing Lampada UV 110 mm – codice 3010121158 è un set di alloggiamenti UV destinato alle stampanti Océ Canon Arizona 360 e serie 4xx. Assicura il supporto meccanico, la protezione termica e il corretto funzionamento del sistema di polimerizzazione UV.

Questo codice corrisponde a un set di alloggiamenti FSK. ⚠️ Attenzione: non tutti i componenti sono inclusi. Alcuni elementi, come la lampadina UV o il filtro dell'alloggiamento della lampada, sono considerati materiali di consumo o parti da ordinare separatamente.

Riferimenti associati

A seconda delle generazioni di macchine e delle configurazioni, questo pezzo può corrispondere o sostituire i seguenti codici:

• 3010121158
• 3010113220
• 3010109528
• 3010111855

Compatibilità macchine

• Océ Canon Arizona 360
• Océ Canon Arizona serie 4xx

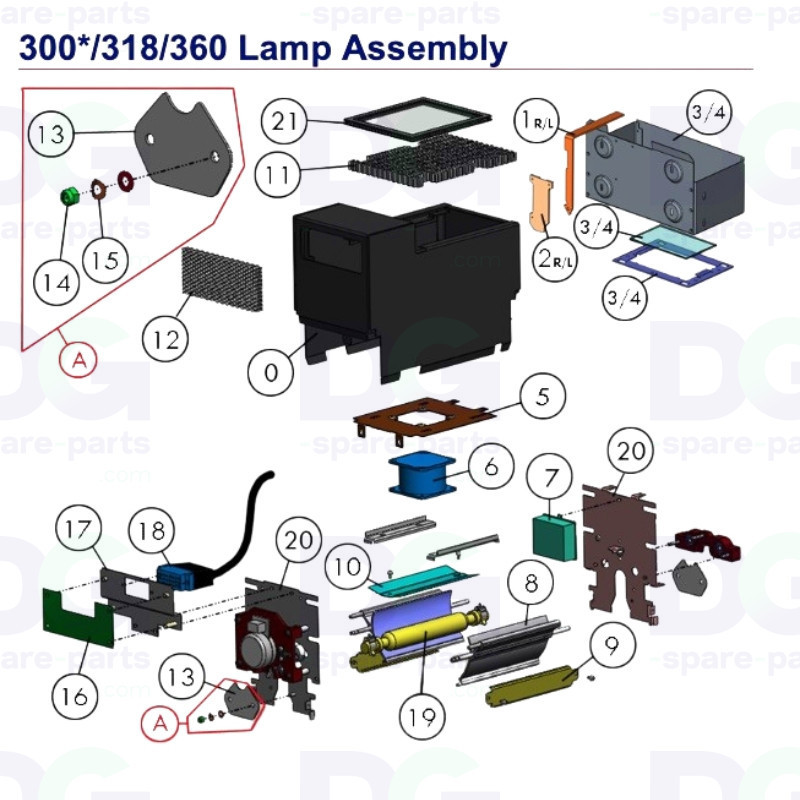

Contenuto – Assemblaggio lampada UV 300*/318/360

⚠️ Attenzione: non tutti gli elementi elencati di seguito sono necessariamente inclusi nel set 3010121158 (ad es. lampadina UV, filtro dell'alloggiamento). La composizione esatta dipende dalla configurazione e dal numero di serie della stampante.

• 3010108082 – Coperchio alloggiamento lampada UV (solo coperchio, identico a sinistra/destra)
• 3010109529 – Supporto di montaggio ventola alloggiamento lampada UV
• 3010108135 – Ventola alloggiamento lampada UV
• 3010111695 – Kit accenditore lampada UV (se il numero di serie inizia con 37xxxxxx)
• 3010111697 – Kit otturatori (shutters) lampada UV
• 3010109533 – Deflettore laterale lungo – 300*/360 GT/XT (se il numero di serie inizia con 37xxxxxx)
• 3010110706 – Deflettore superiore lungo – 300*/360 GT/XT (se il numero di serie inizia con 37xxxxxx)
• 3010108759 – Griglia a nido d'ape superiore alloggiamento lampada UV
• 3010109530 – Griglia a nido d'ape superiore – 300*/360 GT/XT (se il numero di serie inizia con 37xxxxxx)
• 3010108760 – Griglia a nido d'ape anteriore alloggiamento lampada UV
• 3010109222 – Piastra di accesso lampadina UV
• 3010113571 / 3010109767 – Dado Fiberlock (kit di fissaggio)
• 3010108956 – Rondella ondulata
• 3010111689 – Scheda PBA alloggiamento lampada UV – 110 mm
• 3010110457 – Scheda PBA alloggiamento lampada UV – 170 mm
• Supporto PBA lampada UV (incluso nel kit accenditore)
• 3010109025 – Cavo di alimentazione UV (360 / 550 XT)
• Lampadina UV (materiale di consumo – non inclusa)
• 3010106193 – Clip a molla di fissaggio lampadina UV
• 3010111696 – Kit piastre di supporto e motore otturatore (se il numero di serie inizia con 37xxxxxx)
• 3010114296 – Kit filtri alloggiamento lampada UV 110 mm (1 paio)
• 3010104893 – Passacavo alloggiamento lampada UV
• 3010111263 – Interruttore termico alloggiamento lampada UV
• 3010108145 – Interruttore di surriscaldamento lampada UV
• 3010109260 – Fusibile termico alloggiamento lampada UV
• 3010111263 – Sensore di temperatura alloggiamento UV
• 3010109528 – Corpo dell'alloggiamento della lampada UV
• 3010109370 – Supporto di protezione carrello
• 3010108147 – Cavo motore otturatore lampada UV verso PBA

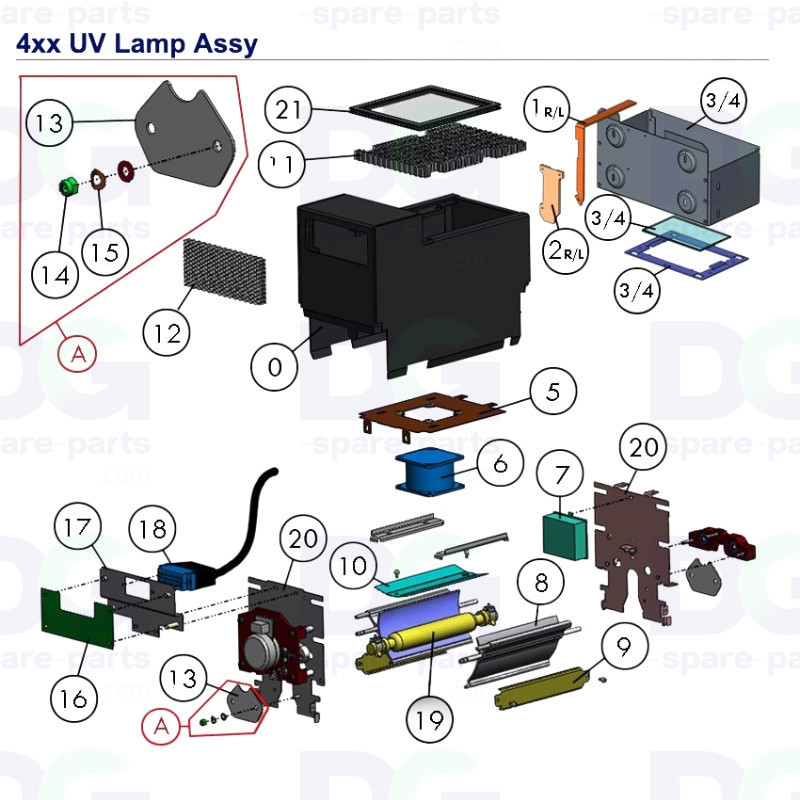

Contenuto – Assemblaggio lampada UV serie 4xx

⚠️ Attenzione: non tutti gli elementi elencati di seguito sono necessariamente inclusi nel set 3010121158.

• 3010109529 – Supporto di montaggio ventola alloggiamento lampada UV
• 3010114374 – Ventola di raffreddamento alloggiamento UV
• 3010111695 – Kit accenditore lampada UV
• 3010111697 – Kit otturatori (shutters) lampada UV
• 3010109533 – Deflettore laterale lungo
• 3010110706 – Deflettore superiore lungo
• 3010109530 – Griglia a nido d'ape superiore alloggiamento UV
• 3010108760 – Griglia a nido d'ape anteriore alloggiamento UV
• 3010109222 – Sportello di accesso lampada UV
• 3010113571 / 3010109767 – Dado Fiberlock
• 3010108956 – Rondella ondulata
• 3010111689 – Scheda PBA alloggiamento lampada UV
• Supporto PBA lampada UV (parte del kit accenditore)
• 3010108146 – Cavo lampada UV
• Lampadina UV (materiale di consumo – non inclusa)
• 3010111696 – Kit motore otturatore e piastre di supporto
• 3010114296 – Kit filtri alloggiamento lampada UV 110 mm
• 3010106193 – Clip a molla lampadina UV
• 3010111263 – Sensore di temperatura alloggiamento UV
• 3010109528 – Corpo dell'alloggiamento della lampada UV
• 3010109260 – Fusibile termico alloggiamento lampada UV
• 3010109370 – Supporto di protezione carrello
• 3010110654 – Passacavo alloggiamento lampada UV

♻️ DG Spare Parts – Riferimento europeo per ricambi e materiali di consumo per macchine da stampa di grande formato.
